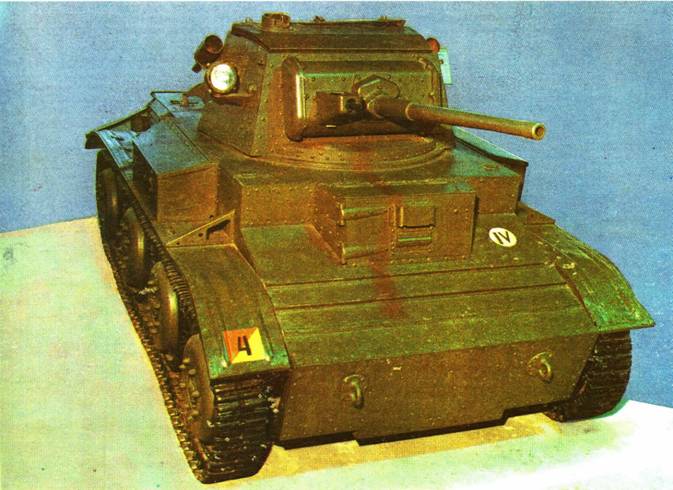

АНГЛИЙСКИЙ ЛЕГКИЙ ТАНК MK.VII "ТЕТРАРХ"
Разработан в 1938 году фирмой "Виккерс". Выпускался серийно с 1938 по 1945 гг. Состоял на вооружении армии Великобритании. Использовался
Масса, т. 9,5
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм 4330x2300x2110
Вооружение
пушка, шт 1
калибр, мм.. . 40
боекомплект, выстрелов 58
пулемет, шт 1
калибр, мм .. 7,92
боекомплект, патронов 2025
Броневая защита, мм 15
Мощность двигателя, л.с 165
Скорость максимальная, км/ч. 45
Запас хода по шоссе, км.. 224
Глубина водных преград, преодолеваемых вброд, м 0,8
База – оригинальная.
Общая компоновка – классическая.
Вооружение – снаружи башни установлены два гранатомета для метания дымовых гранат; имеется подъемный механизм пушки и поворота башни с ручным приводом.
Защита – корпус и башня клепаные, с вертикальным расположением листов высокой твердости. Шасси – двигатель карбюраторный, двенадцатицилиндровый, оппозитный "Медоус", жидкостного охлаждения, размещен над трансмиссией; роль ведущих колес выполняют задние опорные катки; подвеска индивидуальная, гидропневматическая; механизм поворота – простой дифференциал; поворот машины осуществляется в плане, при этом все опорные катки поворачиваются; управление танком штурвальное.

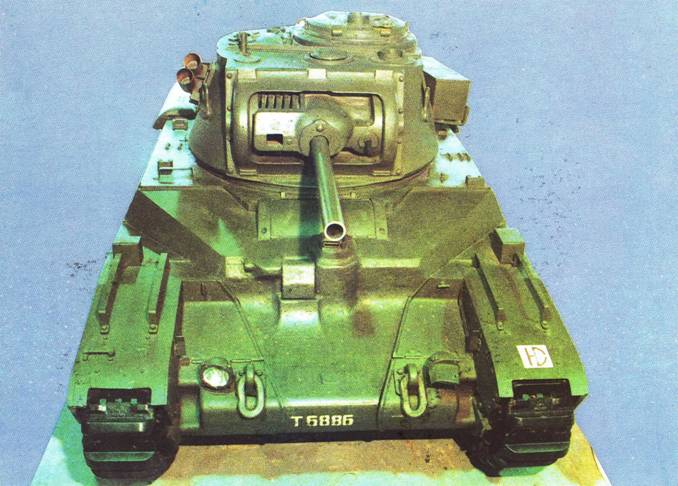

АНГЛИЙСКИЙ СРЕДНИЙ ТАНК Мк IIА "МАТИЛЬДАIII"
Разработан в 1939 году фирмой "Виккерс-Армстронг". Выпускался серийно с 1940 по 1943 гг. Состоял на вооружении армии Великобритании, поставлялся в СССР. Использовался в боях второй мировой войны.
масса, т .. . 25
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм . .5715x2515x2565
Вооружение
пушка, шт.. 1
калибр, мм.. . 40
боекомплект, выстрелов .. 67
пулемет, шт. .. 1
калибр, мм. 7,92
боекомплект, патронов 3150
пулемет, шт.. 1
калибр, мм . 7,7
боекомплект, патронов .. 2800
Броневая защита, мм 78
Мощность двигателя, л.с . 190 (2 х 95)
Скорость максимальная, км/ч 25
Запас хода по шоссе, км.. 130
Глубина водных преград, преодолеваемых вброд, м 1,2
База – оригинальная, отличие от остальных танков серии "Матильда", выпускавшихся с 1936 года, незначительно. Общая

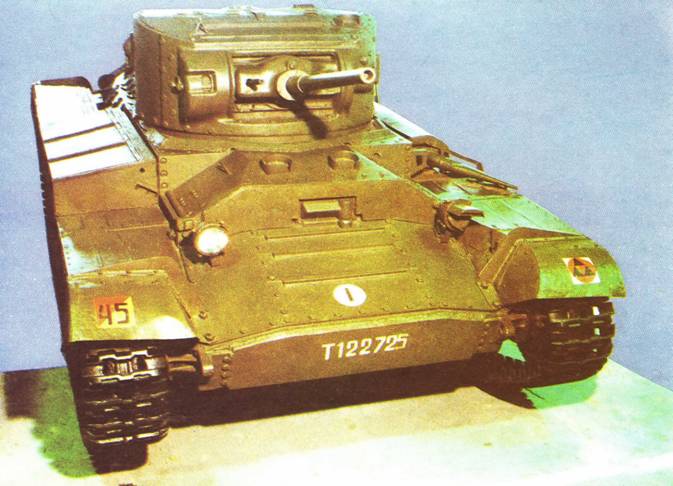

АНГЛИЙСКИЙ ЛЕГКИЙ ПЕХОТНЫЙ ТАНК Мк III "ВАЛЕНТАЙН II"
Разработан в 1940 году фирмой "Виккерс-Армстронг". Выпускался серийно с 1940 по 1944 гг. Состоял на вооружении армий Великобритании и США, поставлялся в СССР. Использовался в боях второй мировой войны.
Масса, т. 16,5
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм 5379x2614x2261
Вооружение
пушка, шт. 1
калибр, мм. .. 40
боекомплект, выстрелов 62
пулемет, шт 1
калибр, мм 7,92
боекомплект, патронов .. 3150
дымовой гранатомет, шт 1
калибр, мм .. 50,8
Броневая защита, мм.. 60
Мощность двигателя, л.с 130
Скорость максимальная, км/ч. 26
Запас хода по шоссе, км.. 144
Глубина водных преград, преодолеваемых вброд, м 1,2
База – оригинальная.
Общая компоновка – классическая. Вооружение – наведение пушки по вертикали осуществляется с помощью плечевого упора; механизм поворота башни имеет электрический и ручной приводы; имеется гранатомет для метания дымовых гранат.
Защита – броня средней и низкой твердости; башня цилиндрическая; преобладают клепочные и болтовые соединения.
Шасси – двигатель четырехтактный, шестицилиндровый дизель жидкостного охлаждении; для облегчения холодного пуска имеется эфирный карбюратор; трансмиссия механическая, механизм поворота – бортовые фрикционы; остановочные тормоза колодочные; подвеска блокированная, пружинная, с гидравлическими амортизаторами.
А НГЛИЙСКИЙ МОСТОУКЛАДЧИК ВАЛЕНТАЙН-НОЖНИЦЫ"
