Глава 6. Правый желудочек
Часто у пациентов с подозрением на заболевание левого желудочка при эхокардиографии обнаруживается патология правого желудочка (ПЖ), до того не распознанная. Например, больные первичной легочной гипертензией обычно обращаются к врачу по поводу прогрессирующей одышки. При эхокардиографии в этом случае, часто впервые, обнаруживается хроническое легочное сердце. При эмфиземе легких эхокардиография с допплеровским исследованием давления в легочной артерии дает больше для диагностики легочного сердца, чем все традиционные клинические методы (физикальное исследование, рентгенография грудной клетки и электрокардиограмма). В целом же эхокардиографические находки, связанные с патологией левого и правого желудочков почти одинаково часты.
В отличие от левого желудочка, имеющего форму эллипса и легко поддающегося измерениям, форма ПЖ затрудняет количественную оценку его функции и объемов. Стереометрической моделью ПЖ служит пирамида с треугольным основанием. Такая модель, однако, не учитывает поперечное расширение ПЖ и его выносящий тракт. Количественная двумерная эхокардиография ПЖ, имеющего очень сложные пространственные соотношения, весьма затруднена. Многие исследователи предпринимали попытки разработать надежный способ измерения объемов ПЖ, но ни один из методов не получил распространения [48, 53, 54]. В Лаборатории эхокардиографии UCSF используют два относительно простых количественных подхода к оценке размеров ПЖ. Если размер ПЖ при М-модальном парастернальном исследовании на уровне короткой оси левого желудочка превышает 2,5 см, должна быть заподозрена дилатация ПЖ (рис. 6.1B). Затем изучают два двумерных изображения ПЖ. В норме по короткой оси из парастернального доступа левый желудочек доминирует над правым, — последний занимает небольшое пространство кпереди от левого желудочка (рис. 2.9). Если ПЖ равен в этой позиции левому или больше него, то можно с уверенностью говорить о дилатации ПЖ (рис. 6.1A). При исследовании из апикальной четырехкамерной позиции верхушка сердца в норме занята левым желудочком. Если верхушка занята ПЖ хотя бы частично, то он дилатирован. При значительной дилатации ПЖ преобладает над левым в апикальной четырехкамерной позиции; в предельно выраженных случаях левый желудочек виден на изображении как узкая полоска (рис. 6.2). Если парастернальных и апикальных позиций недостаточно для суждения о размерах ПЖ, следует использовать субкостальный доступ. По нашим наблюдениям, в субкостальных позициях реже, чем в других, может возникнуть ложное впечатление о дилатации ПЖ.
A
B

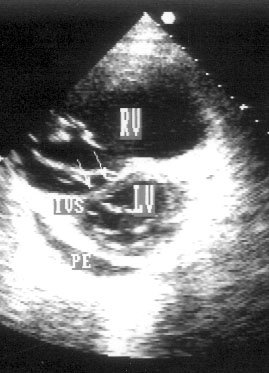

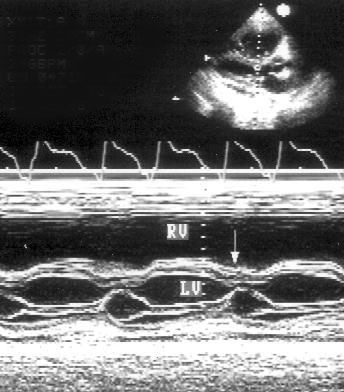

Рисунок 6.1.Дилатация правого желудочка: парастернальная короткая ось левого желудочка, двумерное ( А) и М-модальное исследование ( В). Переднезадний размер правого желудочка составляет 45 мм. Парадоксальное движение межжелудочковой перегородки (стрелки). RV — правый желудочек, LV — левый желудочек, IVS — межжелудочковая перегородка, PE — выпот в полости перикарда.

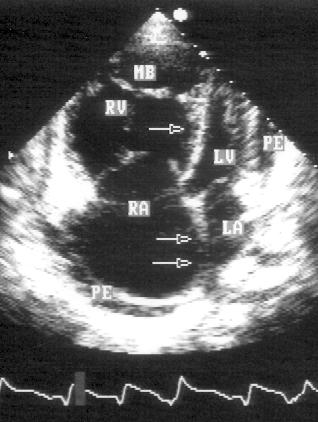

Рисунок 6.2.Дилатация правых отделов сердца: апикальная четырехкамерная позиция, диастола. Правый желудочек значительно превышает в размерах левый и занимает верхушку сердца. Межжелудочковая перегородка обращена выпуклостью в сторону левого желудочка (признак объемной перегрузки правого желудочка). Межпредсердная перегородка обращена выпуклостью в сторону левого предсердия: это свидетельствует о том, что давление в правом предсердии превышает давление в левом. RV — правый желудочек, LV — левый желудочек, RA — правое предсердие, LA — левое предсердие, MB — модераторный пучок, PE — выпот в полости перикарда.
Сократимость ПЖ чаще всего оценивается визуально, без специальных измерений. Из-за того, что ПЖ имеет тонкие стенки, для изучения их толщины и движения требуется тщательная настройка усиления сигнала и, часто, — смена датчика. М-модальные изображения
Выраженную дисфункцию ПЖ распознать всегда легко; гораздо сложнее оценить пограничные состояния, особенно при технически несовершенном исследовании. В таких ситуациях мы рекомендуем ориентироваться на движение правого атриовентрикулярного фиброзного кольца в месте прикрепления передней створки трехстворчатого клапана. Движение этой подвижной области отражает сокращение продольных мышечных волокон ПЖ и соответствует движению основания ПЖ в сторону верхушки. Оно может быть исследовано даже в отсутствие хорошей визуализации сердца. При выраженном снижении сократительной способности ПЖ амплитуда движения этой области резко снижается.
Исследовать толщину стенок ПЖ трудно. Главным препятствием являются трабекулы и модераторный пучок ПЖ, которые вносят неопределенность в измерения при М-модальном исследовании. Неясность в определении границы эндокарда ПЖ делает рутинное определение толщины его стенок невозможным, однако при наличии гипертрофии ПЖ измерения упрощаются. Мы даем заключение о гипертрофии ПЖ, если толщина его передней стенки превышает 0,5 см (рис. 6.3).

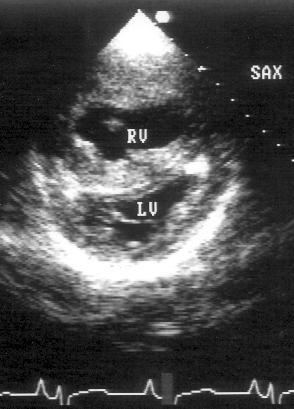

Рисунок 6.3.Гипертрофия и дилатация правого желудочка: парастернальная короткая ось левого желудочка. Гипертрофия правого желудочка высокой степени выраженности: толщина его стенки превышает толщину стенки левого желудочка. RV — правый желудочек, LV — левый желудочек.
Наибольшее практическое значение имеют нарушения локальной сократимости ПЖ при инфаркте миокарда ПЖ. Почти всегда инфаркт ПЖ сопряжен с инфарктом миокарда левого желудочка задней локализации.
Тщательно проведенное эхокардиографическое исследование может выявить инфаркт миокарда ПЖ. С появлением множества работ, посвященных функции ПЖ при инфаркте миокарда левого желудочка задней локализации, оказалось, что инфаркт миокарда ПЖ не такая редкая патология, как считалось раньше [49]. Результаты некоторых работ свидетельствуют о том, что примерно в 40% случаев инфаркта миокарда задней локализации наблюдается разной степени выраженности дисфункция ПЖ. Существует, конечно, огромная разница между клинически слабо выраженным снижением сократимости ПЖ и тяжелой правожелудочковой недостаточностью. Обширный инфаркт миокарда ПЖ сопровождается низким сердечным выбросом; летальность при нем высокая.
Одним из основных признаков инфаркта миокарда ПЖ является расширение полости ПЖ при М-модальном исследовании. Поскольку парастернальное М-модальное исследование ПЖ проводят на уровне его выносящего тракта, судить при этом о сократимости ПЖ нельзя. При двумерном исследовании ПЖ выглядит расширенным, его передняя стенка акинетична или даже дискинетична (при формировании аневризмы ПЖ), иногда заметна граница, отделяющая нормальный миокард от некротизированного. Часто ПЖ преобладает над левым в апикальной четырехкамерной позиции. Первое подозрение на инфаркт миокарда ПЖ обычно возникает при двумерном исследовании парастернально по короткой оси ЛЖ, если обнаруживается акинезия задне-нижней стенки левого желудочка и граничащих с ней сегментов ПЖ.
Другими эхокардиографическими признаками инфаркта миокарда ПЖ являются: расширение нижней полой вены с неадекватным коллабированием (недостаточным спадением) после глубокого вдоха (признак повышенного давления в правом предсердии), уменьшенная амплитуда движения основания ПЖ (снижение глобальной сократимости ПЖ). По степени расширения ПЖ и степени коллабирования нижней полой вены можно судить о гемодинамической значимости поражения ПЖ. Эхокардиографическое исследование нижней полой вены — надежный эквивалент изучения пульсации яремных вен.
