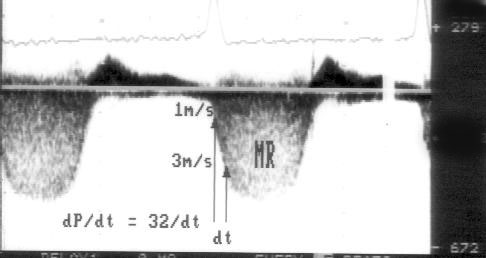

Рисунок 5.3.Вычисление dP/dt левого желудочка: постоянно-волновое исследование митральной регургитации (MR). Интервал между точками, в которых скорость струи митральной регургитации равна соответственно 1 м/с и 3 м/с, составляет в данном случае 40 мс. Разность давлений — 32 мм рт. ст. [по уравнению Бернулли dP = 4(V 1 2 – V 2 2) = 4(3 2– 1 2) = 32]. Таким образом, dP/dt = 32/0,040 = 800 мм рт. ст./c.
Дифференциальная диагностика причин снижения глобальной сократимости ЛЖ трудна. Если сократимость всех сегментов ЛЖ снижена примерно в одинаковой степени,
Изменения формы ЛЖ при различных заболеваниях сердца недостаточно изучены и редко обсуждаются в эхокардиографической литературе. ЛЖ при кардиомиопатиях принимает сферическую форму (рис. 5.15). В отличие от глобальных изменений формы ЛЖ, локальные его деформации, наблюдаемые при ишемической болезни сердца, изучены лучше. Локальные нарушения формы ЛЖ почти всегда указывают на ишемическую природу поражения миокарда. Аневризмы ЛЖ (локальные нарушения его формы в диастолу) затрудняют оценку глобальной систолической функции ЛЖ. Если стенки аневризмы плотные и содержат большое количество фиброзной ткани, то аневризма не растягивается и потому оказывает относительно небольшое влияние на глобальную сократимость ЛЖ. Если же аневризма растяжима, то влияние ее на глобальную систолическую функцию ЛЖ может быть весьма значительно.
В течение долгого времени по толщине стенок ЛЖ судили о наличии или отсутствии его гипертрофии [38]. Отношение толщины перегородки к толщине задней стенки ЛЖ использовалось в качестве диагностического критерия асимметрической гипертрофии ЛЖ. Как и в случае с размерами ЛЖ, эти линейные измерения служили для косвенного суждения о массе миокарда ЛЖ. Данные количественной двумерной эхокардиографии показывают, что использование линейных измерений толщины стенок ЛЖ может вести к неправильным суждениям о массе миокарда; отношение к таким измерениям должно быть пересмотрено. Например, если диастолическое наполнение ЛЖ существенно уменьшается, то толщина миокарда ЛЖ в диастолу может увеличиться при нормальной массе ЛЖ. Напротив, при дилатации ЛЖ его стенки могут быть тонкими даже при существенно увеличенной массе миокарда ЛЖ. Поэтому для суждения о наличии или отсутствии гипертрофии ЛЖ предпочтительно вычислять массу миокарда. Разумеется, методы вычисления массы миокарда ЛЖ, основанные на возведении в третью степень М-модальных измерений, так же несостоятельны, как и в случае вычисления объемов, особенно при асимметричном ЛЖ.
Основываясь на собственном опыте и данных литературы, мы рекомендуем вычислять массу миокарда ЛЖ только на основании двумерной эхокардиографии [8, 12, 29, 30]. Используемый нами метод показан на рис. 5.4. Большинство других методов измерения массы ЛЖ аналогичны приведенному и основаны на вычислении длины ЛЖ и толщины миокарда ЛЖ по короткой оси из парастернального доступа. Нормальные значения массы миокарда ЛЖ приведены в табл. 8.

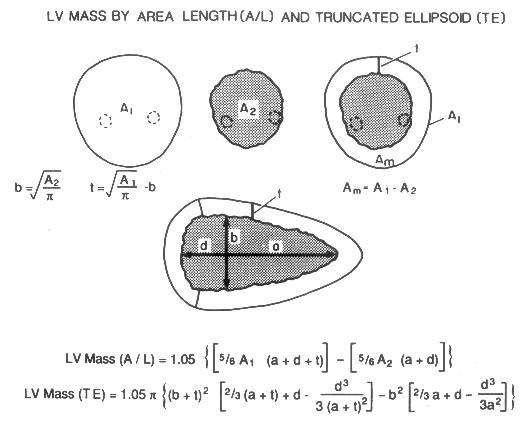

Рисунок 5.4.Расчет массы миокарда левого желудочка по формуле «площадь-длина» (A/L) и по модели усеченного эллипсоида (TE). Вверху:обводят эндокардиальный и эпикардиальный контуры левого желудочка на уровне кончиков папиллярных мышц; рассчитывают толщину миокарда левого желудочка (t), радиус короткой оси левого желудочка (b)
Таблица 8.Нормальные значения массы миокарда ЛЖ
| Мужчины | Женщины | |||
|---|---|---|---|---|
| среднее | верхняя граница* | среднее | верхняя граница* | |
| Масса (г) | 135 | 183 | 99 | 141 |
| Индекс массы (г/м 2) | 71 | 94 | 62 | 89 |
| * — вычислено как 90% от суммы среднего значения и стандартного отклонения |
Полученные нами предварительные результаты свидетельствуют о возможности значительного снижения массы миокарда (до 150 г у некоторых больных) после протезирования аортального клапана по поводу аортального стеноза или после пересадки почки у пациентов с артериальной гипертонией почечного генеза. Аналогичные результаты получены другими авторами при исследовании пациентов, получавших длительную гипотензивную терапию.
Зная конечно-диастолический объем ЛЖ и его массу, можно вычислить их соотношение. В норме отношение конечно-диастолического объема к массе миокарда ЛЖ составляет 0,80 ± 0,17 мл/г. Увеличение этого отношения выше 1,1 мл/г связано с повышенной нагрузкой на стенку ЛЖ и означает, что гипертрофия ЛЖ не может компенсировать увеличение его объема (нагрузка на стенку желудочка прямо пропорциональна его внутреннему размеру и давлению и обратно пропорциональна толщине стенки желудочка).
Любой патологический процесс, влияющий на систолическую функцию ЛЖ или приводящий к повышению его массы, может изменять и диастолическую функцию ЛЖ. У каждого третьего больного с явлениями застойной сердечной недостаточности сократимость миокарда не нарушена, а причина развития кардиальной симптоматики лежит в нарушении кровенаполнения ЛЖ, т. е. его диастолической дисфункции. Изменения диастолического наполнения ЛЖ появляются при большинстве заболеваний сердца раньше, чем нарушение систолической функции ЛЖ. При нормальном ЛЖ даже выраженные изменения объемов не должны приводить к заметному изменению диастолического давления, это особенно важно при физической нагрузке. Параметры М-модального исследования, позволяющие косвенным образом судить от диастолической функции ЛЖ, — это амплитуда движения корня аорты, форма движения митрального клапана и размер левого предсердия.
Наиболее информативный и точный эхокардиографический метод оценки диастолического наполнения ЛЖ — исследование трансмитрального кровотока в импульсном допплеровском режиме (рис. 5.5) [5, 11, 23]. Допплеровский контрольный объем устанавливают в приносящем тракте ЛЖ сразу над местом смыкания створок митрального клапана параллельно кровотоку.
A
B
C

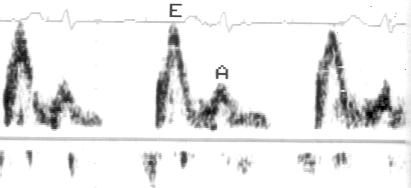

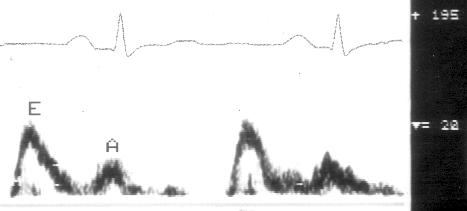

Рисунок 5.5.Исследование диастолической функции левого желудочка: допплеровское исследование трансмитрального кровотока в импульсном режиме. Показаны варианты трансмитрального кровотока: нормальный ( А), с преобладанием наполнения желудочка во время систолы предсердий ( В), псевдонормальный ( С). Е — кровоток раннего диастолического наполнения левого желудочка, А — кровоток во время систолы предсердий, DT — время замедления кровотока раннего диастолического наполнения левого желудочка.
