Амплитуду движения аорты у основания сердцатакже следует оценивать только качественно. Она пропорциональна ударному объему. Поведение аорты зависит от наполнения левого предсердия и от кинетической энергии крови, выбрасываемой левым желудочком в систолу. В норме корень аорты смещается в систолу кпереди более чем на 7 мм. Следует с осторожностью относиться к этому показателю, так как низкий ударный объем не означает непременно снижение сократимости ЛЖ. Если створки аортального клапана хорошо визуализируются вместе с аортой, легко рассчитать систолические временные интервалы. Степень открытия створок аортального клапана и форма их движения также являются показателями систолической функции ЛЖ.
В прошлые годы появлялось много публикаций, посвященных методам компьютерной обработки М-модальных изображений ЛЖ. Но мы не будем на них останавливаться, так как в большинстве клинических лабораторий эхокардиографии компьютеры для этих целей не используются, и кроме того с развитием эхокардиографической
При двумерном эхокардиографическом исследовании производится как качественная, так и количественная оценка глобальной сократимости ЛЖ. В повседневной практике эхокардиографические изображения оценивают так же как вентрикулограммы: определяют приблизительное соотношение систолического и диастолического размеров сердца. Ряд исследователей считают, что можно весьма точно оценить фракцию выброса, не прибегая к измерениям [25]. Мы, однако, сопоставляя результаты такой оценки с количественным расчетом фракции выброса при вентрикулографии, обнаружили недопустимо большое количество ошибок.
Наиболее аккуратный способ оценки глобальной сократимости ЛЖ — количественная двумерная эхокардиография. Этот метод, конечно, не лишен погрешностей, но он все-таки лучше, чем визуальная оценка изображений. По всей вероятности допплеровские исследования глобальной систолической функции ЛЖ еще точнее, но пока они выполняют вспомогательную роль.
Для количественной оценки глобальной сократимости ЛЖ принципиален выбор стереометрической модели ЛЖ [29, 31, 32, 33, 34, 39, 42, 43]. После выбора модели производится вычисление объемов ЛЖ, основанное на планиметрических его измерениях по алгоритму, соответствующему выбранной модели. Для вычисления объемов ЛЖ существует множество алгоритмов, на которых мы не будем останавливаться подробно. В Лаборатории эхокардиографии UCSF пользуются модифицированным алгоритмом Simpson, который правильнее называть методом дисков (рис. 5.1). При его использовании точность измерений практически не зависит от формы ЛЖ: в основе метода лежит реконструкция ЛЖ из 20 дисков — срезов ЛЖ на разных уровнях. Метод предполагает получение взаимно перпендикулярных изображений ЛЖ в двух- и четырехкамерной позициях. В нескольких центрах проведено сопоставление метода дисков с рентгеноконтрастной и радиоизотопной вентрикулографией. Главные недостатки метода дисков заключаются в том, что он занижает (приблизительно на 25%) объемы ЛЖ и предполагает использование компьютерных систем. Со временем стоимость компьютерных систем снизится, а качество изображений будет улучшаться; поэтому количественные методы оценки сократимости ЛЖ будут более доступны.

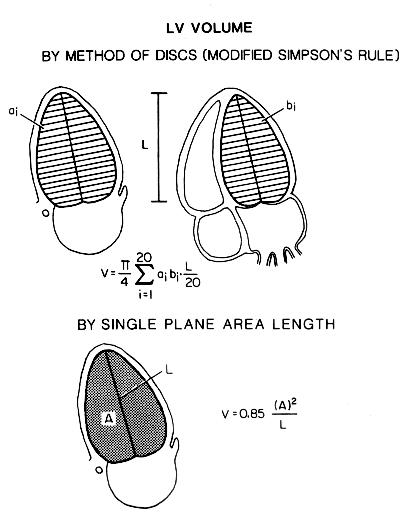

Рисунок 5.1.Расчет объемов левого желудочка по двум алгоритмам. Вверху:расчет объема левого желудочка по методу дисков в двух плоскостях (модифицированный алгоритм Simpson). Для расчета объема левого желудочка (V) по методу дисков необходимо получить изображения в двух взаимно перпендикулярных плоскостях: в апикальной позиции четырехкамерного сердца и апикальной позиции двухкамерного сердца. В обеих проекциях левый желудочек делится на 20 дисков (a iи b i) одинаковой высоты; площади дисков (a ix b ix/4) суммируются, сумма умножается затем на длину левого желудочка (L). Метод дисков — самый точный метод расчета объемов левого желудочка, так как на его результаты деформации левого желудочка влияют в наименьшей степени. Внизу:расчет объема левого желудочка по формуле «площадь-длина» в одной плоскости. Этот метод, изначально предназначенный для расчетов объемов левого желудочка при рентгеноконтрастной вентрикулографии, является наилучшим, если удается получить хорошее изображение левого желудочка только в одной апикальной позиции. А — площадь левого желудочка на изображении, L — длина левого желудочка. Schiller N.B. Two-dimensional echocardiographic determination of left ventricular volume, systolic function, and mass. Summary and discussion of the 1989 recommendations of the American Society of Echocardiography. Circulation 84(Suppl 3):280, 1991.
Ожидаемое утверждение стандартов количественной оценки глобальной сократимости ЛЖ Американской ассоциацией эхокардиографии должно привести к более широкому применению этих методов в повседневной практике.
На рис. 5.1, 5.2 изображены взаимно перпендикулярные изображения ЛЖ, которые можно использовать для расчета его объемов по методу Simpson. Обводить контуры ЛЖ следует строго по поверхности эндокарда. Нормальные значения конечно-диастолического объема ЛЖ, рассчитанные по трем алгоритмам приведены в табл. 7.

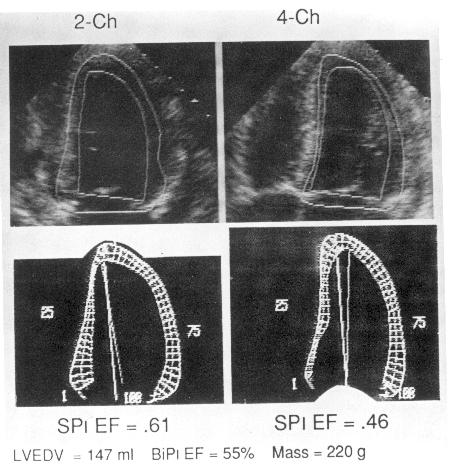

Рисунок 5.2.Компьютерная обработка изображений левого желудочка. Вверху:наложение систолического контура на диастолический в проекциях двух- (2-Ch) и четырехкамерного (4-Ch) сердца. Внизу:сопоставление диастолического
Таблица 7.Нормальные значения конечно-диастолического объема (КДО) ЛЖ, рассчитанные по трем алгоритмам
| Среднее значение КДО ± , мл | Конечно-диастолический индекс, мл/м 2 | |
|---|---|---|
| Алгоритм «площадь-длина» в апикальной 4-камерной позиции | ||
| Мужчины | 112 ± 27 (65—193) | 57 ± 13 (37—94) |
| Женщины | 89 ± 20 (59—136) | 57 ± 13 (37—94) |
| Алгоритм «площадь-длина» в апикальной 2-камерной позиции | ||
| Мужчины | 130 ± 27 (73—201) | 63 ± 13 (37—101) |
| Женщины | 92 ± 19 (53—146) | 63 ± 13 (37—101) |
| Алгоритм Simpson во взаимно перпендикулярных позициях | ||
| Мужчины | 111 ± 22 (62—170) | 55 ± 10 (36—82) |
| Женщины | 80 ± 12 (55—101) | 55 ± 10 (36—82) |
| В скобках приводятся крайние значения, полученные у здоровых людей |
Очевидное преимущество количественного расчета глобальной сократимости ЛЖ по сравнению с визуальной ее оценкой состоит в том, что, наряду с фракцией выброса, он дает значения объемов ЛЖ и сердечного выброса. Допплеровские методы дополняют информацию, полученную при двумерной эхокардиографии: доказана высокая точность допплеровского измерения ударного объема. Ценность таких параметров как максимальная скорость и ускорение аортального кровотока еще нуждается в подтверждении, но и они, возможно, вскоре войдут в клиническую практику.
В Лаборатории эхокардиографии UCSF рутинно определяют ударный объем ЛЖ с помощью постоянно-волновой допплер-эхокардиографии аортального клапана в сочетании с М-модальным измерением его раскрытия [6, 13]. Этот метод, как и все допплеровские методы изучения объемного кровотока, основан на измерении интеграла линейной скорости кровотока и площади сечения сосуда в месте кровотока. Произведение средней скорости кровотока в систолу и продолжительности систолы — это расстояние, которое проходит ударный объем крови в течение систолы. Умножение этой величины на площадь сечения сосуда, в котором происходит кровоток, дает ударный объем. Произведение ударного объема на частоту сердечных сокращений представляет собой минутный объем кровотока.
Еще один параметр глобальной сократимости ЛЖ, значение которого может быть измерено при допплеровском исследовании, — скорость увеличения давления в полости ЛЖ в начале периода изгнания (dP/dt). Значение dP/dt можно вычислить только при наличии митральной регургитации (рис. 5.3). Необходимо зарегистрировать струю митральной регургитации в постоянно-волновом режиме и измерить интервал между двумя точками на прямолинейном участке спектра митральной регургитации. Обычно таким участком является расстояние между точками, имеющими скорости 1 и 3 м/с. Вычисление dP/dt возможно только при допущении, что давление в левом предсердии в это время не меняется. Изменение давления между точками, имеющими скорости 1 м/с и 3 м/с, равно 32 мм рт. ст. Разделив 32 на интервал между точками, получаем dP/dt.
