Клиническая эхокардиография
Шрифт:
Рисунок 4.1. Методика внутривенного контрастирования правых отделов сердца: около 5 мл физиологического раствора перекачивают из шприца в шприц до появления большого количества пузырьков воздуха. После этого «активированный» физиологический раствор быстро вводят в вену; через несколько секунд на экране эхокардиографа регистрируется «тугое» контрастирование правых отделов сердца.
Для компьютерной обработки и архивирования изображений и результатов эхокардиографического исследования применяют оборудование и программное

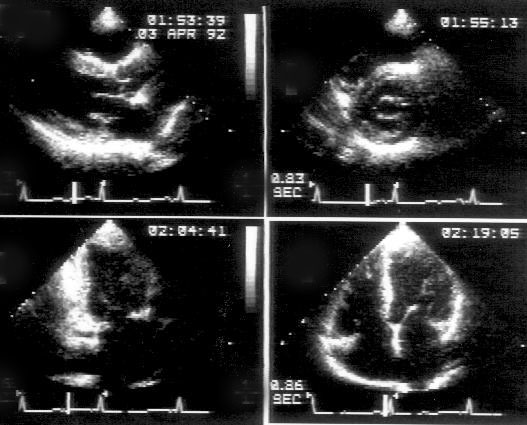

Рисунок 4.2. По окончании эхокардиографического исследования с видеопленки (или во время исследования — с экрана эхокардиографа) производится регистрация сокращений сердца в позициях парастернальной длинной оси левого желудочка, короткой оси на уровне митрального клапана, апикальной четырех- и двухкамерной позиций на компьютерный диск в режиме непрерывно сменяющихся изображений.
Таблица 6.Параметры количественной двумерной эхокардиографии
| Конечно-диастолический объем ЛЖ, |
| Конечно-систолический объем ЛЖ, |
| Конечно-диастолический индекс ЛЖ, |
| Конечно-систолический индекс ЛЖ, |
| Средняя толщина миокарда ЛЖ, |
| Масса миокарда ЛЖ, |
| Индекс массы миокарда ЛЖ, |
| Отношение конечно-диастолического объема ЛЖ к его массе |
| Напряжение стенки ЛЖ, |
| Фракция выброса ЛЖ, |
| Ударный объем, |
| Минутный объем кровообращения, |
| Сердечный индекс, |
| Максимальный (конечно-систолический) объем ЛП |
Для расчета приведенных параметров достаточно обвести на изображении контур эндокардиальной поверхности ЛЖ и ЛП в апикальной двух- и четырехкамерной позициях, эндокардиальной и эпикардиальной поверхностей ЛЖ в парастернальной позиции короткой оси на уровне папиллярных мышц. Кроме этого, нужно ввести значения артериального давления, рост, вес пациента и частоту сердечных сокращений.
Значения всех указанных параметров вместе с сериями изображений записывают на гибкий магнитный диск (для записи каждого исследования требуется около 1 МБ компьютерной памяти), переносят на лазерный диск и пополняют базу данных эхокардиографических исследований лаборатории. Таким образом, вместе с видеозаписью врач получает информацию, записанную на компьютерный диск. Возможность вызова из памяти серий непрерывно сменяющихся изображений сердца в четырех проекциях, данных об объемах, массе, глобальной сократимости ЛЖ позволяет быстро сопоставить результаты нескольких исследования, проведенных в разное время. Серии изображений облегчают анализ локальной сократимости ЛЖ, особенно при неидеальной визуализации сердца или при высокой частоте
Глава 5. Левый желудочек
Исследование левого желудочка (ЛЖ) — пожалуй, наиболее важная область применения эхокардиографии. При технически грамотном выполнении исследования и правильной интерпретации полученных данных, М-модальное, двумерное и допплеровское исследования вместе дают подробнейшую информацию об анатомии и функции ЛЖ. Особенно важную роль играет определение глобальной систолической функции ЛЖ, самый представительный параметр которой — фракция выброса (отношение ударного объема ЛЖ к его конечно-диастолическому объему). Объем ЛЖ, толщина его стенок, сократимость отдельных сегментов, диастолическая функция ЛЖ также могут быть исследованы весьма аккуратно.
Для аккуратного изучения функции ЛЖ требуется получение нескольких позиций из парастернального и апикального доступов. Вначале обычно получают изображение ЛЖ из парастернального доступа по его длинной (рис. 2.1) и короткой (рис. 2.9, 2.10) осям. Двумерные изображения ЛЖ позволяют точно направить ультразвуковой луч для М-модального исследования (рис. 2.3, 2.4). Нужно подбирать параметры усиления таким образом, чтобы на изображении был хорошо виден эндокард ЛЖ. Трудности в определении настоящих контуров ЛЖ — наиболее частый источник ошибок в определении его функции.
Из апикального доступа визуализация ЛЖ производится в двумерном режиме в четырех и двухкамерной позициях (рис. 2.11, 2.12, 2.14). Также возможно исследование ЛЖ из субкостального доступа (рис. 2.16, 2.18).
Из параметров функции ЛЖ, получаемых с помощью М-модальной эхокардиографии, наиболее информативны следующие: переднезаднее укорочение короткой оси ЛЖ, расстояние от Е-пика движения передней створки митрального клапана до межжелудочковой перегородки [20], амплитуда движения корня аорты.
Переднезаднее укорочениехарактеризует отношение диастолического (совпадающего с вершиной зубца R электрокардиограммы) и систолического (окончание зубца T) размеров ЛЖ. В норме переднезадний размер короткой оси ЛЖ уменьшается на 30% и более. На рис. 2.4 приведена запись М-модального исследования ЛЖ при нормальном его переднезаднем укорочении, на рис. 5.15C — при дилатационной кардиомиопатии.
Если ориентироваться только на М-модальные измерения, можно допустить серьезные ошибки в оценке функции ЛЖ, так как эти измерения учитывают лишь небольшую часть ЛЖ у его основания. При ишемической болезни сердца сегменты с нарушенной сократимостью могут быть удалены от основания ЛЖ; при этом переднезаднее укорочение ЛЖ создаст ложное представление о глобальной систолической функции ЛЖ. М-модальные измерения размеров ЛЖ не учитывают его длины; при расчете объемов ЛЖ по Teichholz [37] длина короткой оси ЛЖ возводится в третью степень; эта формула крайне неточна. К сожалению, в ряде лабораторий она все еще применяется.
Расстояние от Е-пика движения передней створки митрального клапана до межжелудочковой перегородки — это расстояние между точкой наибольшего раскрытия митрального клапана (в фазу ранней диастолы) и ближайшим участком межжелудочковой перегородки (во время систолы). В норме это расстояние не превышает 5 мм. При снижении глобальной сократимости ЛЖ количество крови, остающейся в его полости в конце систолы, увеличивается, что приводит к дилатации ЛЖ. В то же время снижение ударного объема приводит к уменьшению трансмитрального кровотока. Митральный клапан в этом случае открывается не так широко, как в норме. Амплитуда движения межжелудочковой перегородки также снижается. По мере ухудшения глобальной сократимости ЛЖ расстояние между Е-пиком движения передней створки митрального клапана и межжелудочковой перегородкой все больше увеличивается. В Лаборатории эхокардиографии UCSF данные М-модального исследования для количественной оценки функции ЛЖ не используют, предпочитая им параметры двумерной и допплеровской эхокардиографии.
