Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Карпенко А. В.

empty-line/>

Самоходная артиллерийская установка СУ-5-2

152-мм легкая самоходная артиллерийская установка СУ-5-3 из состава триплекса СУ-5

Создана на базе легкого танка Т-26 обр. 1931 г. и входила вместе с САУ СУ-5-1 и СУ-5-2 в состав "Малого Триплекса".

По конструкции СУ-5-3 аналогична СУ-5-2, но отличается вооружением.

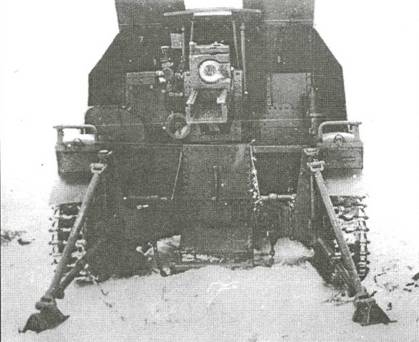

С целью повышения устойчивости машины при стрельбе в кормовой части корпуса установлены два откидных сошника-упора.

Всего выпущено 15 машин. САУ поступала

на укомплектование танковых частей.

Состояние создана в 1932 году

Разработчик ОКМО завода

"Большевик" (КБ завода № 174)

Изготовитель …. завод "Большевик"

Производство небольшая серия

Боевая масса, т 10,2

Длина, мм:

– корпуса 5000

– опорной поверхности 3100

Ширина, мм 2490

Высота, мм 2560

Клиренс, мм 360

Ср. уд. давл. на грунт, кг/см2 0,7

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с. 90-91

Запас топлива, л 182

Удельная мощность, л.с./т 9

Максимальная скорость, км/ч 30-34

Запас хода, км 140-170

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 22

– ров, м 2,0

– стенка, м 0,75

– брод, м 0,8

Бронирование, мм:

– лоб / борт корпуса 7-15 / 15

– крыша и днище 6-8

Экипаж, чел 4

Артиллерийское вооружение:

Тип орудия одна 152-мм мортира образца 1931 года

Углы наведения, град.:

– в вертикальной пл.
– 3 /+72

– в горизонтальной пл 30

Дальность стрельбы, м 5600

Начальн. скорость снаряда, м/с 250

Боекомплект, выстрелов (нет)

Прицел панорама Герца

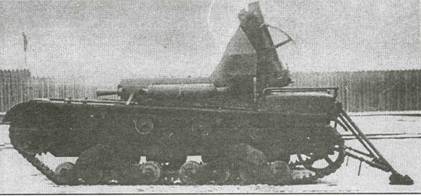

Самоходная артиллерийская установка СУ-5-3

Самоходная

артиллерийская установка СУ-5-3

76-мм опытная безоткатная самоходная пушка СУ-76К

Самоходная артиллерийская установка (САУ) спроектирована и построена в 1932 году на базе шасси легкого танка Т-26 с использованием ДРП (динамореактивной пушки) конструкции Л.В.Курчевского.

Назначение САУ – сопровождение стратегической конницы и мотомеханизированных частей РККА.

Казнозарядная ДРП имела нарезной ствол с центральным сопловым блоком. Безоткатный выстрел (снаряд массой 4 кг посылался на дальность до 4000 м) обеспечивался за счет истечения при выстреле газов из сопла.

Кроме гусеничного варианта САУ был также создан вариант СУ-76К на базе грузового автомобиля ЯГ-10.

Состояние испытания в 1932-1934 годах

Разработчик СКБ-1 завода №8

Изготовитель заводы №174 им. Ворошилова и №8

Производство опытный образец

База легкий танк Т-26

Боевая масса, т 10

Длина, мм 4620

Ширина, мм 2410

Клиренс, мм 380

Преодолеваемые препятствия:

– подъем, град 40

– крен, град 40

– ров, м 2,0

– стенка, м 0,73

– брод, м 0,82

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с/т. 9

Максимальная скорость, км/ч 35

Запас хода, км 170

Бронирование, мм:

– лоб корпуса 16

– лоб башни 25

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия одна 76-мм ДРП

типа "К"

Разработчик СКБ-1 завода №8

Изготовитель завод №8

Дальность стрельбы, м до 4000

Боекомплект, выстрелов (.)

Дополнительное вооружение:

Пулеметы два 7,62-мм ДТ

Боекомплект, патронов… 2772
