Отечественные самоходные артиллерийские и зенитные установки. Часть 1.
Шрифт:
Производство опытный образец
Боевая масса, т 4,2
Длина, мм 3800
Ширина, мм 2250
Клиренс, мм 300
Тип двигателя карбюраторный, ГАЗ-АА
Максимальная мощность, л.с 40 (45)
Удельная мощность, л.с./т 10,7
Максимальная скорость, км/ч 45
Бронирование (лоб
Экипаж, чел 3
Радиостанция нет
Артиллерийское вооружение:
Тип орудия одна 45-мм танковая
пушка образца 1932 года
Разработчик КБ з-да №8
Углы наведения, град.:
– горизонтального ±30
– вертикального от – 8 до + 25
Дальность стрельбы, м:
– прямой наводкой 3600
– максимальная 4800
Боевая скорострельн., выстр./мин 8-12
Начальная скорость бронебойного снаряда, м/с 760
Боекомплект, выстрелов 100
Прицел механический
Дополнительное вооружение: Пулемет один 7,62-мм ДТ

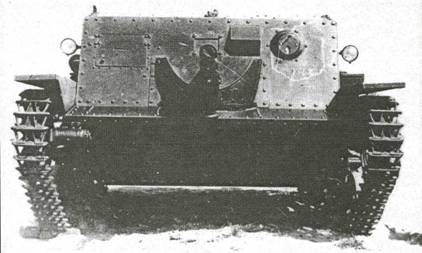

45-мм опытная легкая самоходная артиллерийская установка СУ-37
Установка создана на базе агрегатов легкого танка Т-37.
45-мм пушка была установлена в передней части корпуса, в кормовой части размещен двигатель. Механик- водитель располагался спереди справа.
Из-за увеличения массы по сравнению с базовой моделью пришлось несколько изменить ходовую часть – было добавлено по дополнительному опорному катку с каждого борта.
При испытаниях была выявлена низкая надежность машины.
Легкая самоходная установка СУ-37
Состояние. создана в 1937 году
Разработчик КБ завода №37
Изготовитель завод №37
Производство опытный образец
База танк Т-37
Боевая масса, т 4,5
Длина, мм:
– с пушкой вперед 4190
– опорной поверхности 2100
Ширина, мм 2370
Высота, мм 1610
Клиренс, мм 300
Тип двигателя карбюраторный, ГАЗ-АА
Максимальная
Запас топлива, л 120
Удельная мощность, л.с./т 8,9
Максимальная скорость, км/ч 45
Запас хода, км 160-190
Преодолеваемые препятствия:
– подъем, град 32
– крен, град 15
– ров, м 1,6
– стенка, м 0,5
– брод, м 0,7
Бронирование, мм:
– лоб / борт корпуса 9/6
– крыша и днище 6
Экипаж, чел 2
Радиостанция нет
Артиллерийское вооружение:
Тип орудия одна 45-мм танковая
пушка образца 1937 года
Разработчик КБ з-да №8
Изготовитель з-д №8
Дальность стрельбы, м:
– прямой наводкой 3600
– максимальная 4800
Боевая скорострельн., выстр./мин 8-12
Начальная скорость бронебойного снаряда, м/с 760
Боекомплект, выстрелов 81
Прицел телескопический
Дополнительное вооружение:
Пулемет один 7,62-мм ДТ
Боекомплект, патронов 1071

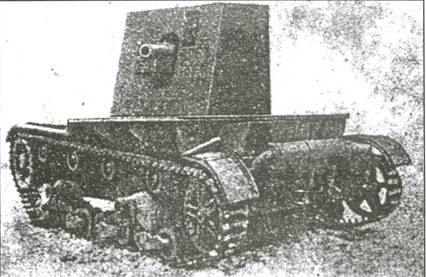

76-мм легкая самоходная артиллерийская установка на базе танка Т-26 (тягач СУ-26 с пушкой ТК)
На шасси легкого танка Т-26, по заданию Военного совета Ленинградского фронта, была создана и выпущена малой серией артиллерийская установка, аналогичная колесной самоходной артиллерийской установке СУ-12. Установки использовались при обороне Ленинграда.
Завод подъемно-транспортного оборудования им. С.М.Кирова изготовил 10 машин в июне 1942 года.
76-мм самоходная установка на базе танка Т-26
Состояние создана в конце 1942 года
Разработчик КБ з-да ПТО им. Кирова
Изготовитель завод ПТО им.С.М.Кирова
Производство малая серия
База легкий танк Т-26
Боевая масса, т 10
