Отечественные самоходные артиллерийские и зенитные установки. Часть 1.
Шрифт:
Длина, мм:
– корпуса 4880
– опорной поверхности 2765
Ширина, мм 2480
Высота, мм 2530
Клиренс, мм 380-385
Ср. уд. давл. на грунт, кг/см2 0,66-0,7
Тип двигателя карбюраторный, Т-26
Максимальная мощность, л.с 90
Запас топлива, л 182
Удельная
Максимальная скорость, км/ч … 27-30
Запас хода, км 140-200
Преодолеваемые препятствия:
– подъем, град 35
– крен, град 22
– ров, м 2,0
– стенка, м 0,75
– брод, м 0,8
Экипаж, чел 4
Бронирование, мм:
– лоб и борт корпуса 15
– корма корпуса 15
– лоб башни 15
– крыша и днище 6-10
Радиостанция нет
Артиллерийское вооружение:
Тип орудия одна 76,2-мм танковая пушка ПС-3
Углы наведения, град.:
– горизонтального 5
– вертикального от -1,5 до +13,5
Дальность стрельбы, м:
– прямой наводкой до 3200
– максимальная 4800
Начальная скорость бронебойного
снаряда, м/с 520
Боекомплект, выстрелов 41-54
Прицел телескопический,
панорама Дополнительное вооружение:
Пулемет один 7,62-мм ДТ
Боекомплект, патронов 1827-1890

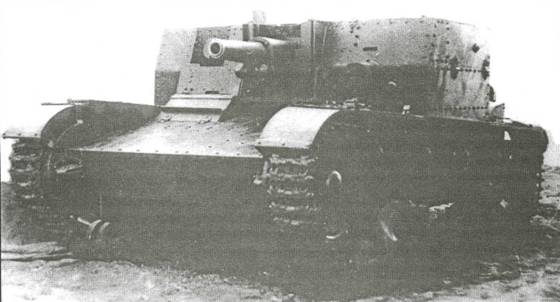

Легкая самоходная артиллерийскя установка АТ-1

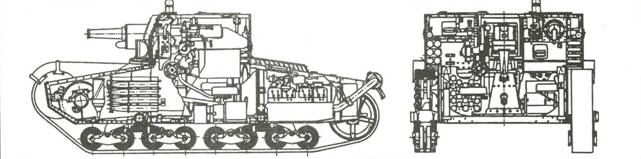

Разрез легкой самоходной артиллерийской установки АТ-1
Проект 45-мм легкой самоходной артиллерийском установки СУ-45 (вариант 1)
Проектировалась на базе узлов и агрегатов легких плавающих
Состояние проект выполнен в 1935 году
Разработчик. КБ завода № 185
Производство не изготовлялась
База Т-37, Т-38
Боевая масса, т 3,4
Длина, мм 3780
Ширина, мм 2234
Клиренс, мм 300
Ср. уд. давл. на грунт, кг/см 2 0,40
Тип двигателя карбюраторный, ГАЗ-АА
Максимальная мощность, л.с 40
Удельная мощность, л.с./т 11,8
Максимальная скорость, км/ч 40
Преодолеваемые препятствия:
– подъем, град 32-33
– брод, м 0,8
Бронирование (лоб корпуса), мм 8
Экипаж, чел 2
Радиостанция нет
Артиллерийское вооружение:
Тип орудия одна 45-мм танковая
пушка образца 1932 года
Разработчик КБ з-да №8
Углы наведения, град.:
– горизонтального ±30
– вертикального от – 8 до + 25
Дальность стрельбы, м:
– прямой наводкой 3600
– максимальная 4800
Боевая скорострельн., выстр./мин 8-12
Начальная скорость бронебойного снаряда, м/с 760
Боекомплект, выстрелов 51
Прицел механический
Дополнительное вооружение:
Пулемет один 7,62-мм ДТ
Боекомплект, патронов 1100

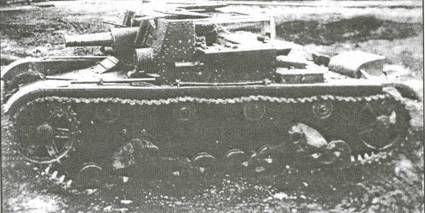

45-мм опытная легкая самоходная артиллерийская установка СУ-45 (вариант 2)
Машина создана с использованием узлов и агрегатов легких танков Т-37 и Т-38 и имеет корпус из броневых листов открытый сверху.
Спереди орудие и экипаж защищены броневым щитом, с боков – откидными броневыми листами. Сверху корпус закрывается брезентовым тентом. Двигатель размещен в задней части корпуса. Коробка передач и другие агрегаты трансмиссии заимствованы от танка Т-38. Направляющие колеса использованы от танка Т-37 А.
Ввиду низкой надежности материальной части САУ в серию не пошла.
Состояние создана в 1936 году
Разработчик завод №185
Изготовитель завод №185
