Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Карпенко А. В.

– на гусеницах 52

Запас хода, км 120/200

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 1,0

Бронирование, мм:

– лоб и борт корпуса 20

– лоб и корма башни 13

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия одна 76,2-мм

танковая пушка образца 1927 года

Разработчик КБ Кировского з-да

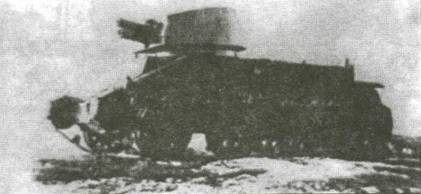

Опытный колесно-гусеничный артиллерийский танк БТ-2

Изготовитель Кировский з-д

Боекомплект, выстрелов (.)

Прицелы телескопический,

перископический Дополнительное вооружение:

Пулеметы один 7,62-мм ДТ

Боекомплект, патронов . (.)

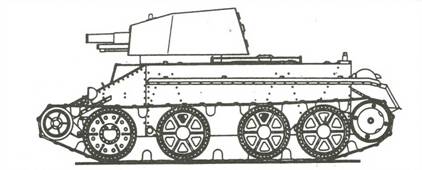

Опытный колесно-гусеничный артиллерийский танк БТ-2

Артиллерийский танк БТ-7А

Артиллерийский танк создан на базе легкого танка БТ-7, на который была установлена башня от танка Т-26-4с 76-мм пушкой, двумя пулеметами и зенитной установкой П-40.

На танке был установлен дифференциальный механизм горизонтального наведения с комбинированным ручным и электрическим приводами.

Танк выпущен небольшой серией и был передан в 9, 19 и 31 механизированные бригады. В 1939 году танки БТ-7А принимали участие в боевых действиях на р.Халхин-Гол.

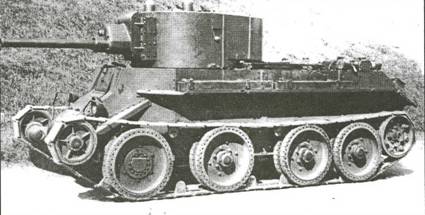

Колесно-гусеничный артиллерийский танк БТ-7 с опытной пушкой Л-11 Кировского завода

Состояние создан в 1934 году

Разработчик. КБ завода №183

Изготовитель завод №183

Производство небольшая серия

База легкий танк БТ-7А

Боевая масса, т 14,5-14,6

Длина, мм 5660

Ширина, мм 2290

Высота по крышу башни, мм 2520

Клиренс, мм 390-400

Ср. уд. давл. на грунт, кг/см2 0,67

Тип двигателя карбюраторный, М-17

Максимальная мощность, л.с 400 (500)

Запас топлива, л 620

Удельная мощность, л.с./т 27,5

Максимальная скорость, км/ч:

– на

колесах 72 (86)

– на гусеницах 52 (62)

Запас хода, км 350-500

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 1,0

Бронирование, мм:

– лоб/борт корпуса 22/16

– лоб и корма башни 13

Экипаж, чел 4

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 76,2-мм пушка КТ образца 1927 года

Разработчик КБ Кировского з-да

Изготовитель Кировский з-д

Углы наведения, град.:

– горизонтального 360

– вертикального от – 7 до +12

Боекомплект, выстрелов 50

Прицел телескопический,

перископический Дополнительное вооружение:

Пулеметы…. два-три 7,62-мм ДТ

Боекомплект, патронов… 3335

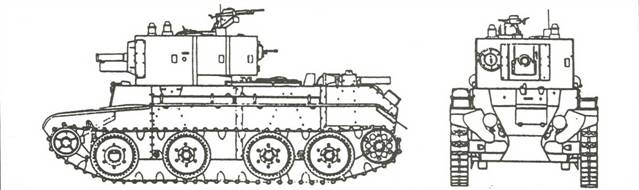

Артиллерийский танк БТ-7 А

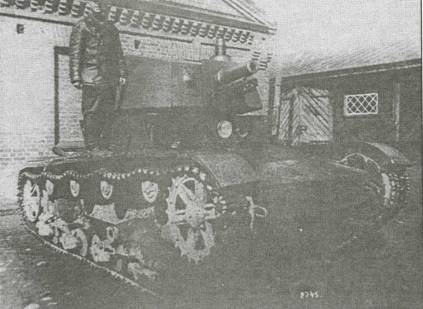

Артиллерийский танк Т-26-4

Создан на базе опытного легкого танка Т-26 с установкой новой башни с 76,2-мм пушкой. Артиллерийский танк Т-26-4 выпускался серийно.

Всего было выпущено 23 серии танков Т-26 с 3 сериями двигателей. На базе танка Т-26 созданы самоходные установки СУ-1, АТ-1, СУ-6, СУ-5; бронетранспортер ТР-4, мостоукладчик, тягач и другая техника.

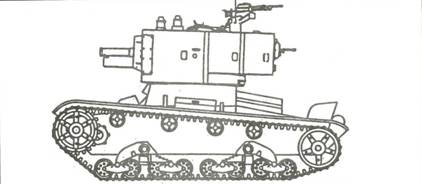

Артиллерийский танк Т-26-4

Состояние создан в 1937-1938 годах

Разработчик КБ завод №174

Изготовитель завод №174

Производство. небольшая серия

Боевая масса, т 9,7

Длина, мм 4620

Ширина, мм 2445

Высота по крышу башни, мм 2500

Клиренс, мм 380

Ср. уд. давление на грунт, кг/см2 0,66

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 0,8
