Отечественные самоходные артиллерийские и зенитные установки. Часть 1.
Шрифт:
Угол вертикального наведения, град от -5 до +25
Боекомплект, выстрелов (.)
Прицел механический
76-мм самоходная установка на шасси автомобиля ЗИС-5
В связи с потребностями фронта, в 1941 году на Кировском заводе было установлено 24 артиллерийские части 76-мм полковых пушек на автомобили ЗИС-5. Бронирование установок не производилось.
Состояние. создана в 1941 году
Разработчик КБ Кировского завода
Изготовитель…
База ЗИС-5
Масса пустого автомобиля, т 3,0-3,1
Длина, мм 6060
Ширина, мм 2235
Высота автомобиля, мм 2160
Клиренс, мм 395
Тип двигателя карбюраторный, ЗИС-5
Максимальная мощность, л.с 73-77
Максимальная скорость , км/ч 60
Запас хода, км 200
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 15
– брод, м 0,6
Артиллерийское вооружение:
Тип орудия…. одна 76-мм пушка образца 1927 года
Боекомплект, выстрелов (.)
Прицел механический
57-мм самоходная противотанковая установка ЗИС-30
Разработка 57-мм самоходной противотанковой пушки задана Приказом Наркома вооружения от 1 июля 1941 года. САУ создана под руководством П.Ф.Муравьева на базе легкого артиллерийского полубронированного тягача Т-20 "Комсомолец", имевшего корпус клепано- сварной конструкции (база опорных катков – 1775 мм, колея – 1480 мм, ширина гусеницы – 200 мм). На гусеничном тягаче установили 57-мм противотанковую пушку ЗИС-2.
На войсковые испытания машина поступила в конце июля 1941 года. После проведения комплекса испытаний установки стали поступать в войска. Организационно САУ входили в танковые бригады. ЗИС-30 принимали участие в боевых действиях под Москвой в конце 1941 года.
САУ оказалась неустойчивой при стрельбе из-за высокого расположения линии огня при короткой базе машины. Были и другие конструктивные недостатки, из-за чего ЗИС-30 дальнейшего развития не получила.
В серии установка была недолго, всего с 21 сентября по 15 декабря 1941

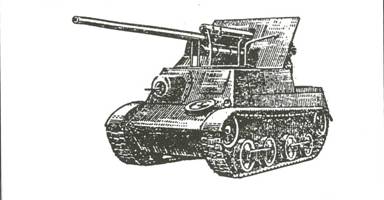

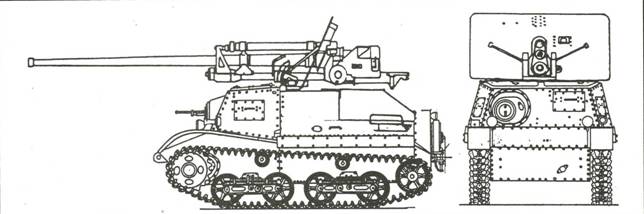

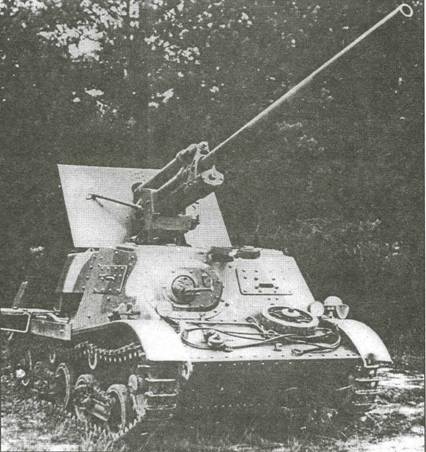

Самоходная артиллерийская установка ЗИС-30 (СУ-37) года. Была выпущена 101 САУ с пушкой ЗИС-2 и одна САУ с 45-мм противотанковой пушкой.
Первая опытная самоходная артиллерийская установка ЗИС-30 в январе 1942 года была переоборудована под размещение 76-мм пушки ЗИС-З.
Самоходная

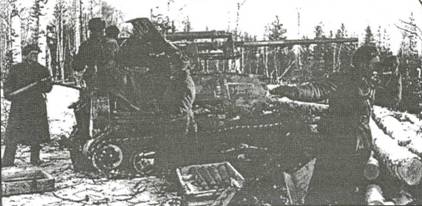

Самоходная артиллерийская установка ЗИС-30 на боевой позиции
Состояние на вооружении с сентября 1941 года
Разработчик КБ з-дов №№ 92 и 37
Изготовитель заводы №№ 92 и 37
Производство небольшая серия
База тягач Т-20
Боевая масса, т 4,5
Длина, мм
– с пушкой вперед 4500
– корпуса 3450
Ширина, мм 1850
Высота, мм 2200
Клиренс, мм 300
Ср. уд. давл. на грунт, кг/см2 0,62
Тип двигателя. карбюраторный ГАЗ-М1 (ГАЗ-6002-З)
Максимальная мощность, л.с 50-52
Запас топлива, л 115-118
Удельная мощность, л.с./т 11,3
Максимальная скорость, км/ч 47,5-48
Запас хода, км 150-200
Преодолеваемые препятствия:
– подъем, град 25 (32)
– крен, град 30
– ров, м 1,4
– стенка, м 0,47
– брод, м 0,5
Бронирование, мм 7-10
Экипаж, чел 4-5
Радиостанция нет
Артиллерийское вооружение:
Тип орудия одна 57-мм противотанковая пушка ЗИС-2 (ЗИС-29) образца 1941 года
Разработчик КБ з-да №92
Гл. конструктор В.Г.Грабин
Изготовитель з-д №92
Дальность стрельбы, м:
– прямого выстрела 1120
– максимальная 6600
Начальная скорость бронебойного
снаряда, м/с 990
Боевая скорострельн., выстр./мин 25
Угол вертикального наведения, град от -5 до +25
Боекомплект, выстрелов (-)
