Состояние поставлялась в СССР по ленд-лизу в 1942 году
Изготовитель фирма Buick Motor
База специальная
Боевая масса, т 17
Длина корпуса, мм 5300
Длина с пушкой, мм 6800
Ширина, мм 2800
Высота,
Клиренс, мм 310
Ср. уд. давл. на грунт, кг/см 2 0,83
Тип двигателя карбюраторный
"Континенталь" Максимальная мощность, л.с 400
Удельная мощность, л.с/т 23,5
Максим, скорость, км/ч… 72
Запас хода, км 160-360
Бронирование, мм:
– лоб корпуса 51
– борт 25
Экипаж, чел 5
Артиллерийское вооружение:
Тип орудия одна 76,2-мм пушка
Длина ствола орудия, мм 4023
Дальность стрельбы, м 1500
Начальная скорость снаряда, м/с:
– осколочно-фугасного 686
– подкалиберного 1035
Углы наведения, град:
– возвышения орудия… +20
– склонения -10
– горизонтального 360
Скорострельность, выстр./мин:
– максимальная 10
– практическая 4
Боекомплект, выстрелов 43
Прицел телескопический
Дополнительное вооружение:
Пулемет один 12,7-мм
Боекомплект, патронов 1000
76-мм опытная легкая самоходная артиллерийская установка СУ-12 ("изделие 12")
Самоходная установка создана на базе легкого танка Т-70.
Двигательная установка размещена в передней части корпуса. Шасси аналогично шасси зенитной самоходной установки СУ-11.
Госиспытания начались в декабре 1942года. Во время испытаний выявлена ненадежность трансмиссии и привода ведущих колес, что вызывало частые поломки. После доработки САУ была принята вооружение под обозначением СУ-76.

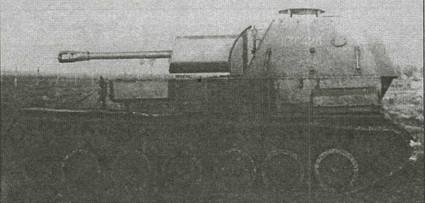

Легкая опытная самоходная установка СУ-12
Состояние создана в конце 1942 года
Разработчик КБ з-да №38
Изготовитель з-д №38 (г.
Производство опытный образец
База легкий танк Т-70
Боевая масса, т 11,2
Длина, мм 5250
Ширина, мм 2715
Высота, мм 2200
Клиренс, мм 300
Тип двигателя карбюраторный ГАЗ-202
Максимальная мощность, л.с. 2 х 70
Удельная мощность, л.с./т 12,5
Максимальная скорость, км/ч 44
Запас хода, км 330
Преодолеваемые препятствия:
– подъем, град 34
– брод, м 0,8
Бронирование, мм:
– лоб корпуса 35
Экипаж, чел 4
Радиостанция 9Р
Переговорное устройство ТПУ-ЗР
Артиллерийское вооружение:
Тип орудия одна 76-мм пушка ЗИС-З
Разработчик КБ завода №92
Гл. конструктор В.Г.Грабин
Изготовитель завод №92
Максим, дальность стрельбы, м 11800
Скорострельность, выстр./мин 18
Начальн. скорость снаряда, м/с 662
Углы наведения, град.:
– горизонтального ±15
– вертикального от -2,5 до +25
Боекомплект, выстрелов 60
Прицел панорама
76-мм легкая самоходная артиллерийская установка СУ-76
Главный конструктор машины М.И.Щукин. Самоходная установка разработана на базе шассси легкого танка Т-70 и имела сварной бронированный корпус и рубку закрытого типа. В кормовом листе расположена дверь для доступа экипажа.
Всего выпущено 360 машин. САУ выпускалась недолго ввиду выявленных дефектов и ненадежности ряда узлов, в том числе мотоустановки с параллельно-спаренными двигателями, расположенной в передней части корпуса, и коробки передач.

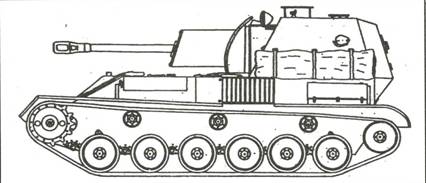

Легкая самоходная артиллерийская установка СУ-76
Силовая установка в дальнейшем была заменена установкой танка Т-70 и САУ выпускалась под обозначением СУ-76М большой серией. На базе СУ-76 были созданы опытная самоходная установка СУ-74 и другие образцы бронетанковой техники.
