Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Карпенко А. В.

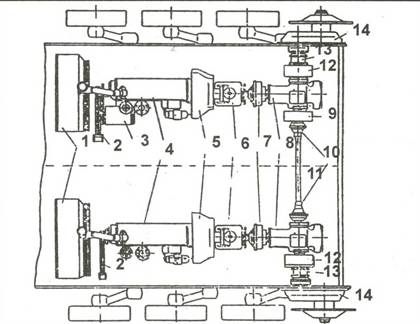

Схема силовой установки и силовой передачи СУ-76: 1 – радиаторы; 2 – ремни вентилятора; 3 –

генератор; 4 – двигатель ГАЗ-202; 5 – главные фрикционы; 6 – коробки передач; 7, 10, 13 – соединительные муфты; 8 – главные передачи; 9 – муфты; 11 – вал; 12 – бортовые фрикционы; 14 – бортовые передачи

Состояние на вооружении с 1943 года

Разработчик КБ завода № 38

Изготовитель заводы; №38, №37 и Горьковский A3

Производство серия с 1943 года

База легкий танк Т-70

Боевая масса, т 10,6-11,2

Длина, мм

– с пушкой вперед 5000-5250

– корпуса 4966

Ширина, мм 2740

Высота, мм 2200

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,57

Тип двигателя карбюраторный

ГАЗ-202

Максимальная мощность, л.с 2 х 70

Запас топлива, л 400

Удельная мощн., л.с./т 12,4-12,5

Максимальная скорость, км/ч 44

Запас хода, км… 160-265

Преодолеваемые препятствия:

– подъем, град 28-34

– крен, град 30

– ров, м 1,6

– стенка, м 0,6

– брод, м 0,8

Бронирование, мм

– лоб/корма корпуса 26-35/10-16

– лоб рубки 35

– маска 45

– крыша 7

Экипаж, чел 4

Радиостанция 9Р(9РМ)

Переговорное устройство ТПУ-3

Артиллерийское вооружение:

Тип орудия… одна 76-мм пушка ЗИС-З

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Максим, дальность стрельбы, м 11800

Скорострельность, выстр./мин 18

Начальн. скорость снаряда, м/с 662

Углы наведения, град.: -горизонтального ± 16

– вертикального от -2,5 до +25

Боекомплект, выстрелов 60

Прицел

панорама

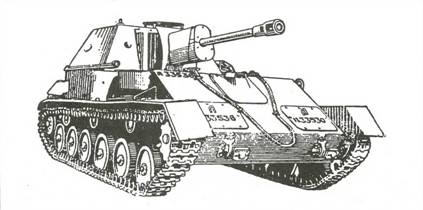

Легкая самоходная артиллерийская установка СУ-76

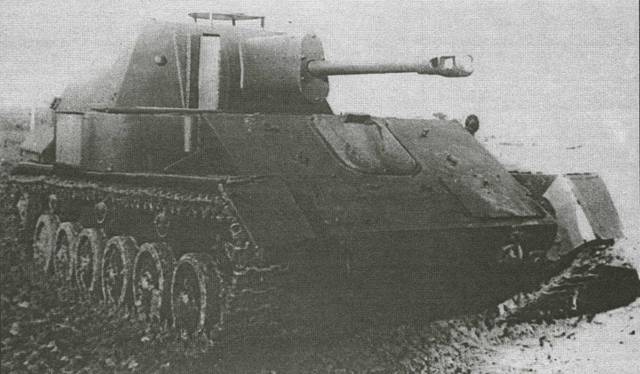

76-мм опытная легкая самоходная артиллерийская установка СУ-16

Разработана на базе шасси легкого танка Т-70 и относится к полуоткрытым самоходным установкам с задним размещением рубки.

Было изготовлено несколько опытных образцов. Короткая база и высокое расположение пушки обусловили неустойчивость машины при стрельбе.

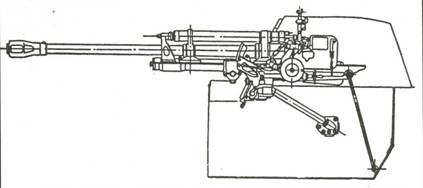

76-мм пушка ЗИС-Зс, устанавливаемая на легких САУ

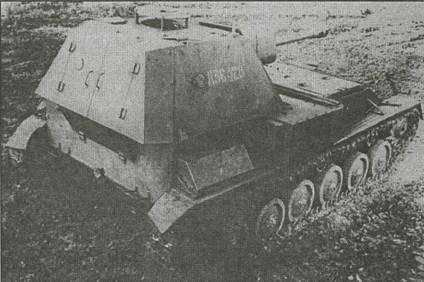

Опытная САУ СУ-16

Состояние. создана в 1943 году

Разработчик КБ завода №38

Изготовитель завод №38 (г. Киров)

Производство опытная

База легкий танк Т-70

Боевая масса, т 9,8

Длина корпуса, мм 4415

Ширина, мм 2714

Высота, мм 2100

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,66

Тип двигателя карбюраторный,

ГАЭ-203

Максимальная мощность, л.с. 2 х 70

Запас топлива, л 408

Удельная мощность, л.с./т 14,28

Максимальная скорость, км/ч 40

Запас хода, км 340

Преодолеваемые препятствия:

– подъем, град 34

– брод, м 0,8

Бронирование, мм

– лоб / борт/ корма корпуса ….26/15/10

– лоб рубки 26

– днище 10

Экипаж, чел 4

Радиостанция 12-РТ

Переговорное устройство ТПУ-2

Артиллерийское вооружение:

Тип орудия…. одна 76-мм пушка ЗИС-Зс

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м:
