Углы наведения, град.:
– горизонтального 37
– вертикального. от -3 до +15
Боекомплект, выстрелов 54
Прицел… панорама Герца

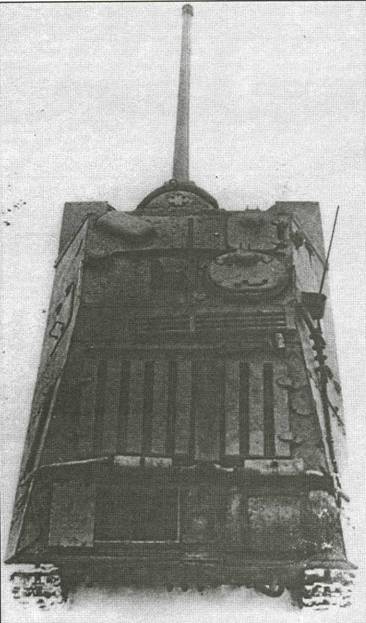

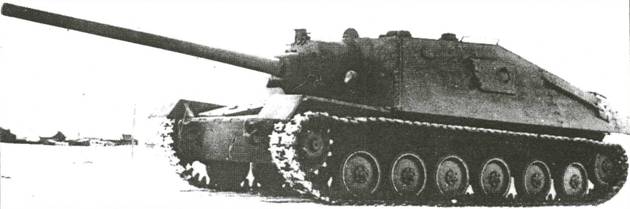

85-мм опытная легкая самоходная артиллерийская установка ГАЗ- 75
Создана на базе легкого танка Т-70М с усиленным бронированием корпуса.
Из-за ограниченных возможностей 76-мм пушки ЗИС-З, установленной на отечественных массовых САУ СУ-76 (СУ-76М),
Одной из первых созданных опытных установок с 85-мм пушкой была САУ ГАЗ-75.
В качестве базы при создании САУ был использован легкий танк Т-70М. Двигатели ГАЗ-80 располагались последовательно.
САУ ГАЗ-75 оказалась тяжелой, плохо маневренной. К принятию на вооружение установка не была рекомендована.
На базе САУ ГАЗ-75 создавались установки: СУ-85А и СУ-85Б.
Состояние… создана в 1944 году
Разработчик КБ ГАЗ
Изготовитель ГАЗ
Производство опытный образец
База легкий танк Т-70М
Боевая масса, т… 15,0
Длина корпуса, мм… 5250
Ширина, мм 2755
Высота, мм. 1900
Клиренс, мм 300
Ср. уд. давл. на грунт, кг/см2 0,67
Двигатель карбюраторный, ГАЗ-80
Максимальная мощность, л.с 2x85
Удельная мощность, л.с./т 11,3
Максимальная скорость, км/ч 45
Запас хода, км. 200
Преодолеваемые препятствия:
– подъем, град. 30
– брод, м 0,9
Бронирование, мм:
– лоб корпуса 50
– лоб рубки. 90
Экипаж, чел. 4
Радиостанция 12РТ
Переговорное устройство … ТПУ-ЗФ
Артиллерийское вооружение:
Тип орудия одна 85-мм пушка Д-5С
Разработчик. КБ з-да №9
Главный конструктор …Ф.Ф.Петров
Изготовитель завод №9
Дальность прямого выстрела, м 1030
Начальная скорость бронебойного снаряда, м/с… 792
Боекомплект,
Прицел телескопический

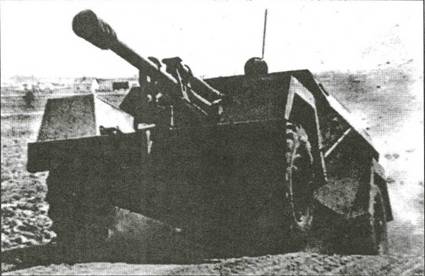

85-мм опытная легкая самоходная артиллерийская установка СУ-85А
После появления на фронте немецких танков типа T-IV "Тигр" и T-V "Пантера" в Советском Союзе для борьбы с ними были развернуты работы по размещению мощных противотанковых пушек на самоходных установках. С этой целью были созданы САУ: СУ-16, СУ-76Д, ГАЗ-75, СУ-57Б и др., но все эти опытные установки имели более низкую надежность и были сложнее в эксплуатации, чем серийная СУ-76 (СУ-76М).
Самоходная установка СУ-85А создана на базе легкого танка Т-70 с удлиненным корпусом и измененными узлами подвески
В 1944 году конструкторским коллективом под руководством главного конструктора Н.А.Астрова была создана самоходная установка СУ-85А на базе серийной установки СУ-76. На базовой машине СУ-76 была изменена ходовая часть – на первые и последние узлы подвески, кроме торсионов, были установлены листовые рессоры. В люке ниши лобового листа в специальной раме, вмонтированной в лобовой лист открытой сверху броневой рубки из катаных броневых листов, установили пушку Д-5С-85А. В кормовом листе САУ была расположена дверь.
Пушка Д-5С-85А создана в КБ завода №9. Механизмы наведения пушки ручные.
При испытаниях выявлена недостаточная устойчивость САУ при стрельбе и ненадежность силовой передачи.
В конце 1944 года опытная САУ была собрана и вышла на пробеговые и артиллерийские испытания. За это время машина совершила пробег в 2708 км и произвела 844 выстрела.
По результатам испытаний в конструкцию самоходной установки были внесены следующие изменения: проведена модернизация уравновешивающей системы артиллерийской части; поднят задний лист боевого отделения на высоту человеческого роста; на стопоре орудия по-походному установлена пружина; увеличена жесткость дополнительных рессор задних катков; введено ведущее колесо с 13 зубцами и др.
Повторные испытания модернизированной машины были проведены на научно-исследовательском танковом полигоне в Кубинке с 6 по 19 января 1945 года. Опытная машина СУ-85А прошла 1028 км и выполнила 234 выстрела. По завершению испытаний САУ после устранения замечаний комиссии (была отмечена неудовлетворительная устойчивость САУ при стрельбе с места) была рекомендована к принятию на вооружение.
После проведения конструкторских работ через четыре месяца на испытания была предложена модернизированная самоходная установка СУ-85Б, созданная на базе установки СУ-85А.
Состояние создана в конце 1944 года
Разработчик КБ ГАЗ
Изготовитель… ГАЗ им. В.М.Молотова
Производство опытный образец
База легкий танк Т-70
Боевая масса, т… 12,3
Длина, мм
– с пушкой вперед 5650
– корпуса… 4990
– опорной поверхности 3230
