Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Карпенко А. В.

Ширина, мм 2755

Ширина колеи, мм … 2455

Ширина трака, мм. 300

Высота установки, мм 2100

Высота линии огня, мм 1670

Клиренс, мм . 300

Ср. уд. давл. на грунт, кг/см2 0,635

Тип двигателя два карбюраторных ГАЗ-202 (агрегат "15А")

Максимальная мощность, л.с 145

Воздухоочиститель

масляно-инерционного типа

Коробка передач. 4-скоростная

Запас топлива, л 225-420

Удельная мощность, л.с./т 11,4

Подвеска. индивидуальная

. торсионная Скорость движения, км/ч:

– максимальная…. 39,8

– средняя по шоссе 29,2

– средняя по проселку. 22,1

– средняя по целине… 17,1

Запас хода, км:

– по шоссе 302

– по проселку 239

– по целине 168

Преодолеваемые препятствия:

– подъем, град… 25-30

– спуск, град…. 25

– крен, град…. 18

– брод, м. 0,9

Бронирование, мм (угол наклона листа к вертикали, град.):

– лоб корпуса верх и низ 25 (60)

– борт корпуса… 15 (0)

– корма корпуса 15 (0)

– лоб рубки 25 (30)

– борт рубки. 10 (20)

– корма рубки 6 (0)

– крыша корпуса 6(90)

– днище. 6-10 (90)

– маска пушки 35

Экипаж, чел. 4

Число приборов наблюдения 3

Радиостанция… 12-РТ

Переговорное устройство… ТПУ-ЗФ

Артиллерийское вооружение:

Тип орудия …. 85-мм пушка Д-5С-85А

Разработчик. КБ з-да №9

Главный конструктор …Ф.Ф.Петров

Изготовитель завод №9

Дальность стрельбы, м:

– максимальная… 13600

– прямой наводкой …. 3800

– прямого выстрела… 1030

Начальная скорость бронебойного снаряда, м/с 792

Углы наведения, град.:

– горизонтальный 17

– вертикальный -4…+ 18

Боевая

скорострельн., выстр./мин.5 – 8

Боекомплект, выстрелов 42

Прицелы:

– прямой наводки … ТШ-15

– для стрельбы с закрытых позиций панорама Герца

Дополнительное вооружение: Два 7,62-мм автомата ППШ в укладке

Боекомплект, патронов 1065

Гранат Ф-1 в боеукладке 15

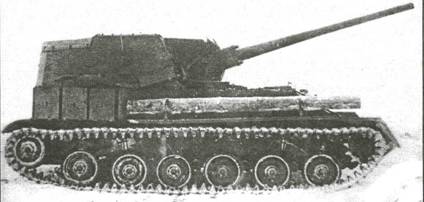

Опытная самоходная установка СУ-85А

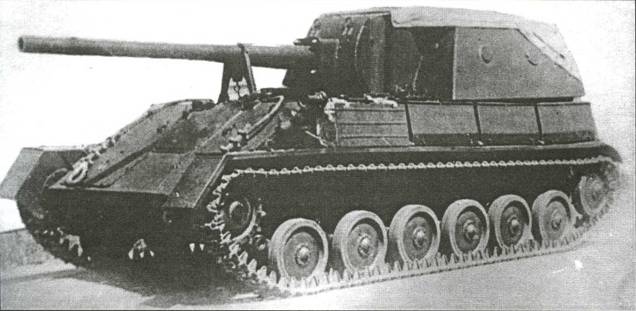

85-мм опытная легкая самоходная артиллерийская установка СУ-85Б

Модернизированный вариант самоходной установки СУ-85А, созданный с устранением конструктивных недостатков. Было частично изменено бронирование: установлен новый лобовой лист рубки и введено бронирование кормы.

На СУ-85Б был обеспечен улучшенный обзор из боевой рубки. На машине дополнительно были подрессорены крайние катки, несколько улучшены экспуатационные качества Мощность силовой установки была увеличена.

На новой САУ была установлена пушка ЛБ-2 с дульным тормозом, созданная в КБ завода №92, и увеличен боекомплект снарядов.

Испытания, проводившиеся в апреле-мае 1945 года, прошли успешно. Огневая мощь и маневренность установки были признаны удовлетворительными.

САУ СУ-85Б была рекомендована для принятия на вооружение, но из-за окончания Великой Отечественной войны в серийное производство не передавалась.

До СУ-85А и СУ-85Б был создан опытный образец САУ с 85-мм пушкой и хорошо бронированным корпусом (лоб рубки – 90 мм) – ГАЗ-75; машина имела два двигателя ГАЗ-80. Из-за перетяжеления установки и плохой маневренности дальнейшего развития она не получила.

Состояние создана в 1945 году

Разработчик КБ ГАЗ

Изготовитель … ГАЗ

Производство опытный образец

Боевая масса, т. 12,4

Длина, мм:

– с пушкой вперед 6130

– корпуса 4930

– опорной поверхности 3230

Ширина, мм…. 2755

Ширина колеи, мм 2455

Ширина гусеницы, мм 300

Высота, мм 2100

Высота линии огня, мм 1670

Клиренс, мм … 315

Ср. уд. давл. на грунт, кг/см2 0,635
