Анатомия стиральных машин

Лебедев А. И.

Рис. 16.9. Внешний вид пьезо-резонаторов

Конечно, щетки заменяют не все и не всегда, так как выгоднее поменять целиком дорогостоящий мотор. К тому же эта операция не так проста, как кажется. Расскажем поподробнее. Если есть необходимость в замене износившихся щеток, следует провести некоторые подготовительные работы, чтобы не «добить» мотор. Основной смысл подготовки — в очистке ламелей

коллектора от нагара и в дальнейшей его шлифовке.

Для очистки коллектора от нагара некоторые фирмы выпускают специальные «ластики» из резины с абразивным порошком. Но достать их трудно и они весьма дорогие. Поэтому для очистки и шлифовки коллектора можно использовать обычную шлифовальную бумагу, постепенно уменьшая ее зерно (увеличивая номер). Результатом шлифовки должна быть гладкая и блестящая поверхность коллектора без задиров и бороздок. После шлифовки коллектора остается произвести притирку новых щеток. Для этого на коллектор наклеивают резиновым клеем полоску шлифовальной бумаги (примерно № 400–600).

Затем устанавливают одну щетку и, вращая ротор вправо-влево в пределах примерно 90 °, прошлифовывают торец рабочего материала щетки.

В итоге его геометрия будет соответствовать геометрии прошлифованного коллектора. Точно так же притирают и вторую щетку. Затем полоску бумаги удаляют и промывают коллектор от клея бензином и просушивают. Заключительной операцией будет снятие небольших фасок с краев рабочего материала щеток, как показано на рис. 16.10.

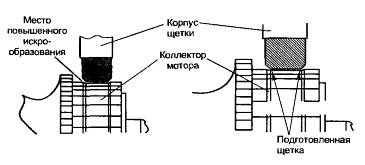

Рис. 16.10. Заключительный этап установки новых щеток

Эта операция позволит исключить повышенное искрообразование на краях щеток и облегчит их дальнейшую притирку к коллектору.

Когда возникают сомнения в работоспособности ведущего мотора, его можно проверить отдельно от электронного модуля. В сервисных инструкциях рекомендуют прямое включение коллекторного мотора в сеть, соединив последовательно цепь статорной обмотки и цепь арматуры (щетки + коллектор). Если при этом мотор остается установленным на СМА и соединенным приводным ремнем со шкивом, то возможен неприятный рывок при прямом включении. Особенно это заметно, если СМА имеет вертикальную загрузку, так как барабан в таких СМА изначально не сбалансирован. При таком включении возможен также и обрыв приводного ремня. Для быстрой и безопасной проверки любого мотора с тахогенератором автором применялся доработанный электронный модуль типа MYR-95 от СМА группы «Candy». Подобный проверочный модуль можно изготовить практически из любого модуля — лишь бы он был исправен. Нужно только сделать соединения, чтобы модуль заработал в режиме отжима. Сам модуль показан на рис. 16.11,а.

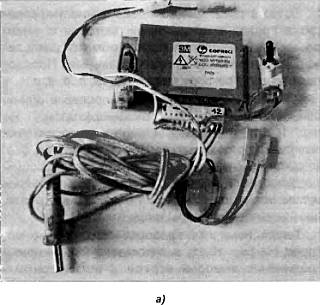

Рис. 16.11. а) Модуль для проверки моторов

Схема соединений модуля и проверяемого мотора приведена на рис. 16.11,б.

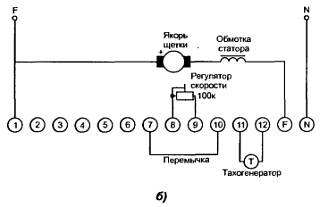

Рис. 16.11. б) Схема подключения мотора и модуля

Доработка модуля заключалась в припаивании индикаторного светодиода с ограничительным резистором и в установке контактной панельки под микросхему-контроллер. (Подобные модули подетально описаны в «Ремонт&Сервис», № 1, 2001 год).

Наличие панельки позволяло проверить однотипную микросхему TDA1085C с другого модуля. Светодиод служит для индикации наличия питающего напряжения на микроконтроллере.

Весь модуль желательно поместить в пластмассовый корпус из соображений безопасности. Перед включением переменный резистор регулятора скорости устанавливают в крайне левое положение (минимальная скорость вращения).

Данная схема позволяет также попутно проверить и тахогенератор. При обрыве его обмотки мотор вращаться не будет. Модуль имеет защиту от замыканий в роторе проверяемого мотора, поэтому проверка весьма безопасна. Мотор

подключают к модулю и включают всю систему в сеть. Постепенно, поворачивая ручку регулятоpa, увеличивают скорость вращения мотора. Если коллектор и ротор исправны, мотор будет работать ровно и без искрений. При попытке притормозить ротор, напряжение на выходе модуля увеличится и мотор должен без искрения сохранить прежнюю скорость. Если наблюдается повышенное искрение или ротор вращается с рывками при увеличении оборотов, то следует проверить (зачистить) щетки и коллектор мотора либо сделать вывод о непригодности проверяемого мотора.

Проверять асинхронные моторы проще, так как проверка сводится к «прозвонке» обмоток на обрыв или замыкание и к проверке целостности фазосдвигающего конденсатора. На рис. 16.12,а, б, в,г приводится последовательность действий при проверке асинхронных моторов.

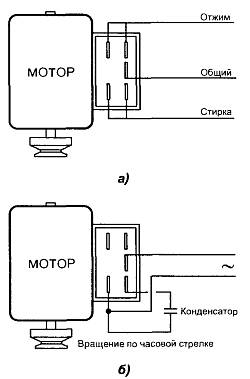

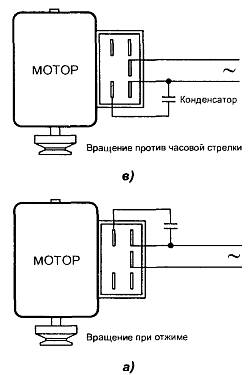

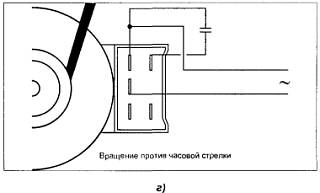

Рис. 16.12. Последовательность проверки асинхронных моторов с разъемом типа «А»

Это моторы с так называемым типом разъема «А» — общий контакт на внешней стороне разъема. Проверка производится переключением фазодвигающего конденсатора так, чтобы обеспечить все режимы вращения ротора мотора: по часовой стрелке, против часовой стрелки и вращение при отжиме.

Точно в такой же последовательности проводится проверка асинхронных моторов с типом разъема «В» — общий контакт обмоток расположен на внутренней стороне разъема. Порядок подключений показан на рис. 16.13,а, б, в,г.

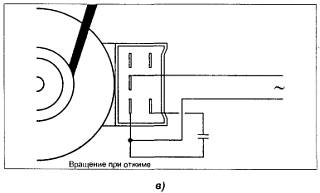

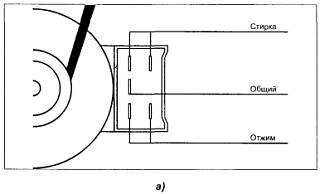

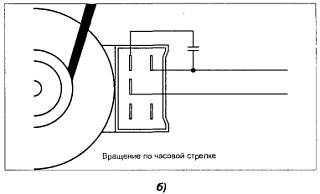

Рис. 16.13. Последовательность проверки асинхронных моторов с разъемом типа «В»

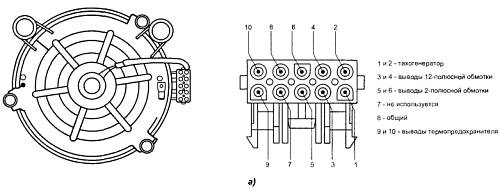

Далее приводится методика проверки асинхронного мотора с тахогенератором. На рис. 16.14,а показана нумерация и показание выводов на разъеме мотора,

а на рис. 16.14,б, в, г показано, как подключать фазосдвигающий конденсатор и выводы обмоток для проверки вращения ротора мотора по часовой стрелке, против часовой стрелки и при отжиме.

Рис. 16.14. Последовательность проверки асинхронного мотора с тахогенератором

Теперь немного о проверке коллекторных моторов. На рис. 16.15,а, б показано назначение и соединение выводов мотора с восьмиконтактным разъемом.

Рис. 16.15. а) Коллекторный мотор с восемью контактами в разъеме,
