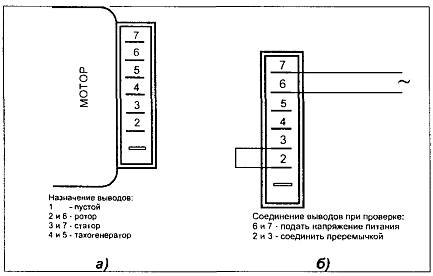

б) Соединение выводов при проверке
Предупреждение: подача напряжения питания на коллекторные моторы должна быть кратковременной! Лучше все же воспользоваться специальным модулем для проверки моторов с тахогенератором. Также можно применить для проверки и мощный блок питания постоянного тока на напряжение от 0 до 50 вольт и током не менее 1,5–2 ампер. Проверяемый мотор также включают по схеме последовательного возбуждения: обмотка статора включается последовательно с обмотками якоря, т. е. как и в реальных схемах СМА. Исправный мотор начинает вращаться уже при
Обмотка тахогенератора проверяется тестером на обрыв. Работу тахогенератора можно проверить и вольтметром переменного тока и с помощью осциллографа. При вращении ротора и, соответственно магнита, обмотка вырабатывает синусоидальное напряжение от нуля до нескольких вольт, в зависимости от скорости вращения ротора. Кстати, ротор можно вращать и вручную.
Следующий мотор с шестиконтактным разъемом показан на рис. 16.16,а, б, проверка коллекторного мотора с шестью контактами в однорядном разъеме.

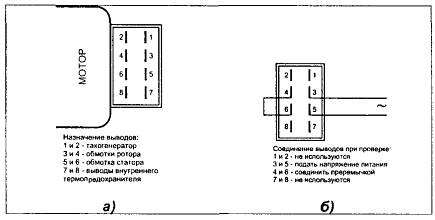

Рис. 16.16. а) Назначение выводов 6-контактного разъема,
б) Соединение выводов при проверке
На рис. 16.17,а и б точно так же показано назначение выводов и соединение их при проверке.

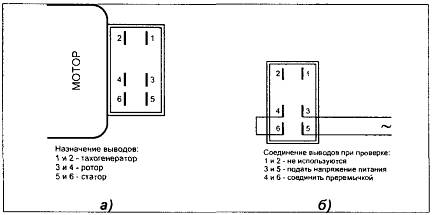

Рис. 16.17. а) Назначение выводов однорядного шестиконтактного разъема,
б) Соединение выводов при проверке
И, наконец, еще один мотор также с однорядным разъемом, но с семью контактами.
На рис. 16.18,а также приведено и назначение выводов и соединение их при проверке.

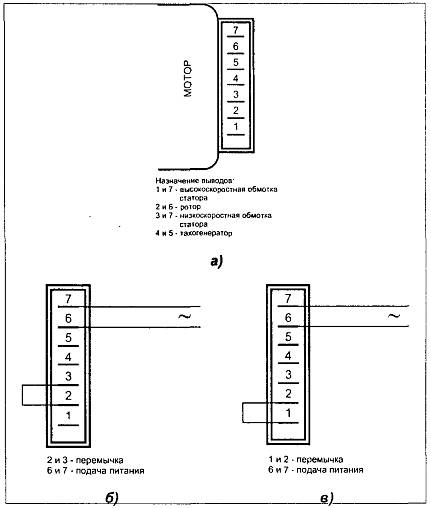

Рис. 16.18. а) Назначение выводов, б) Проверка низкоскоростной обмотки, в) Проверка высокоскоростной обмотки
И в заключение раздела рассмотрим еще пару моторов. Это коллекторные моторы «Sole» и «SeIni» итальянского и французского производства. Итак, на рис. 16.19 показан мотор «Sole» со стороны тахогенератора.

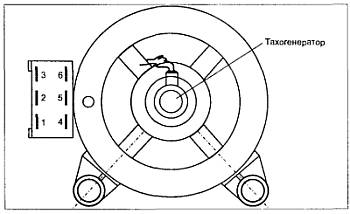

Рис. 16.19. Разъем мотора «Sole»
Его разъем полностью совпадает с разъемом мотора «Selni». Схема мотора «Selni» показана на рис. 16.20.

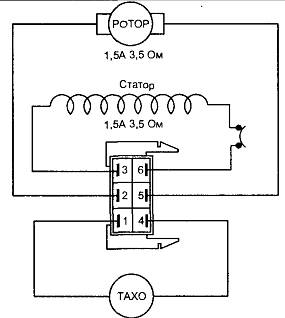

Рис. 16.20. Схема
Отличие от мотора «Sole» состоит только в величине сопротивления обмотки тахогенератора. У мотора «Sole» сопротивление обмотки тахогенератора 520–560 Ом, а у мотора «Selni» — 20 Ом.
Рис. 16.21. Соединение выводов при проверке
