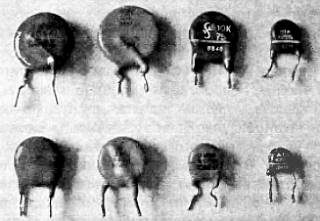

После нескольких ударов напряжения варистор может выйти из строя: сгореть и даже взорваться. При этом, конечно, большой участок платы покрывается копотью. Эта копоть легко отмывается бензином. Попутно могут также выйти из строя какие-то детали модуля — например, маломощные транзисторы. Внешний вид наиболее распространенных типов защитных варисторов показан на рис. 16.4.

Рис. 16.4. Типы защитных варисторов

На корпусе варистора

обычно напечатана величина предельного напряжения, обычно это 275 В. Также в электронных модулях устанавливаются защитные вариаторы и в цепях нагрузок: например, цепи питания ведущего мотора, ТЭНа, насоса, клапанов, вентиляторов сушки. Бывают случаи, когда эти защитные варисторы срабатывают (перегорают) от попадания воды в разъемы, которыми подсоединяются элементы нагрузки. Поэтому при ремонте нужно тщательно осмотреть все разъемы — нет ли в них следов моющего раствора или воды.

При проверке остальных элементов схемы модуля используют тестер или мультиметр. Если модуль старого типа и собран на транзисторах, то их удобно проверять с помощью прибора, показанного на рис. 16.5.

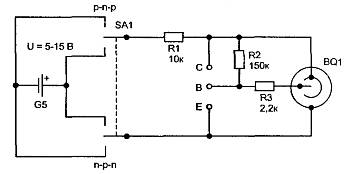

Рис. 16.5. Схема простейшего прибора для проверки маломощных биполярных транзисторов

Транзистор при проверке отпаивают с помощью медной оплетки от экранированного провода, пропитанной флюсом ЛТИ-120. Это распространенная методика. Точно так же отпаивают и другие детали. Показанный прибор позволяет не только проверить маломощные биполярные транзисторы, но и точно определить их цоколевку и тип проводимости без риска повредить исправный транзистор. В случае правильного присоединения выводов транзистора к панельке прибора, в излучателе будет ровный тон с частотой примерно 3000 Гц. Неисправные транзисторы будут «молчать» при любом варианте присоединения.

Данный прибор отлично зарекомендовал себя в работе в «полевых» условиях. При проверке полупроводниковых диодов рекомендуется отпаять от платы один из выводов диода. Проверку электролитических конденсаторов можно проводить с помощью мультиметра или звуковой прозвонки. Основной дефект электролитических конденсаторов — потеря емкости (особенно если модуль эксплуатировался в течение нескольких лет) и нарушение герметичности корпуса вследствие бросков напряжения.

Во всех электронных модулях для подключения элементов нагрузки к цепи питания применяются в большинстве симисторы разной мощности. О симисторах мы упоминали в главе 12. Для подачи напряжения питания на внешние устройства используются симисторы разной мощности.

Например, симисторы используют для подключения ведущего мотора. На рис. 16.6,а, б, в показаны некоторые симисторы, в том числе и в smd-исполнении. Мощные симисторы (для подключения цепей ведущего мотора) могут иметь обозначения MRC419, MAC15, ВТВ15, ВТВ16, ВТВ24, ВТ139 и многие другие. Практически они взаимозаменяемы. Исправность симисторов определяется «прозвонкой» или омметром. Между крайними выводами сопротивление от 100 до примерно 600 Ом. Сопротивление между средним (корпус) выводом и крайними — бесконечность.

Рис. 16.6. Симисторы

разной мощности

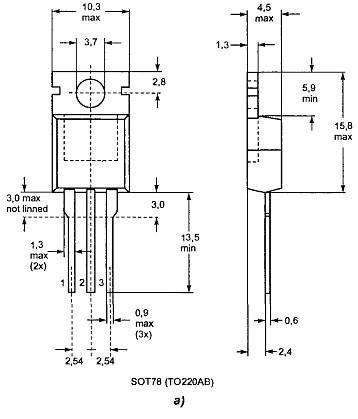

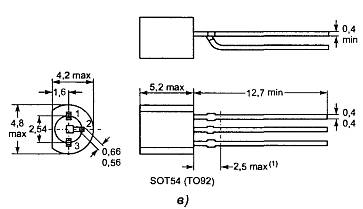

На рис. 16.7,а, б, в,г мы приводим самые распространенные типоразмеры корпусов симисторов. Симисторы средней мощности применяются для подключения насосов-помп, электромагнитов «термостоп», клапанов подачи воды и могут иметь обозначения РН600, ВТ134, MAL600, а симисторы малой мощности — МАС97А8, MA7R423 и др.

Рис. 16.7. Типоразмеры корпусов симисторов

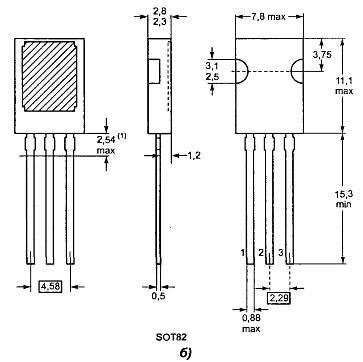

Типы корпусов приведены под рисунками: например, SOT78, SOT82 и др.

А теперь мы немного поговорим о характерных признаках при неисправности ведущих моторов и электронных модулей. В общем, их немного. Например, при пробое силового симистора на ведущий мотор будет подаваться полное напряжение питания — он сразу будет набирать максимальные обороты. В случае выпадения магнита тахогенератора мотор также будет набирать максимальные обороты, но так будет происходить примерно три попытки, затем микроконтроллер отключит подачу напряжения на мотор.

То же самое будет происходить и при выходе из строя элементов схемы формирователя импульсов тахогенератора. В случае обрыва катушки тахогенератора мотор вращаться не будет. Ряд внешних признаков, например таких, когда при включении СМА программа быстро «прощелкивается» по кругу и СМА выключается, говорит о сбросе или выходе из строя микросхемы ППЗУ, о нарушениях в соединениях мотора (ротор щетки), в разъемах этих соединений. Причиной также могут послужить и стершиеся щетки и загрязненный (подгоревший) коллектор. Если в процессе работы СМА минуется фаза нагрева и программа переключается на полоскания (речь идет об СМА с микроконтроллерными блоками), то это может говорить о неисправности термистора (реже — ТЭНа).

При определении дефекта в СМА с микроконтроллерными блоками следует проверить работоспособность микроконтроллера, иначе нет смысла заменять сгоревшие детали или чинить программатор. Проверить микроконтроллер можно с помощью осциллографа. Щупы осциллографа подключают к кварцевому или пьезорезонатору микроконтроллера — на его крайние выводы либо по очереди на каждый вывод относительно массы, например, как на рис. 16.8.

Рис. 16.8. Фрагмент схемы СМА с микроконтроллером

Если микроконтроллер исправен, на экране осциллографа можно будет наблюдать колебания с частотой, указанной на корпусе резонатора. Если частота генерации отсутствует при номинальном напряжении питания микроконтроллера — то, значит, он неисправен и действия по дальнейшему ремонту не будут иметь смысла. На рис. 16.9,а, б показан внешний вид некоторых пьезорезонаторов.

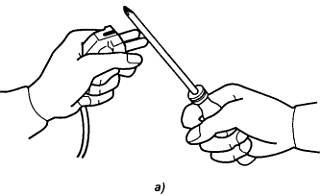

А теперь мы поговорим о таком важном мероприятии, как замена износившихся щеток в коллекторном моторе, и о проверке (тестировании) ведущих моторов.
