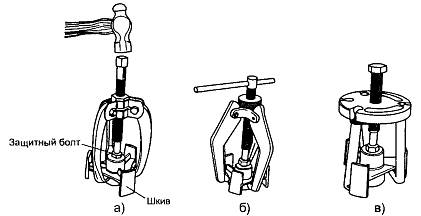

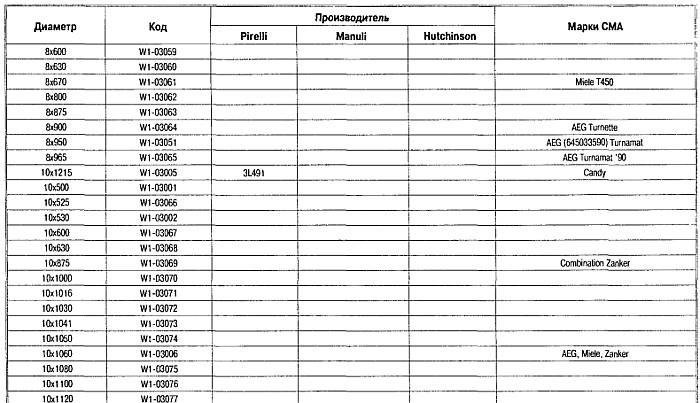

Таблица 12.2

Типы клиновых ремней, применяющихся в некоторых моделях СМА

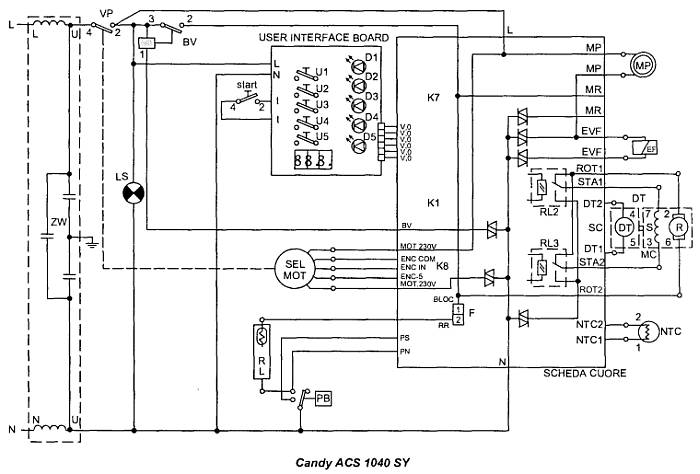

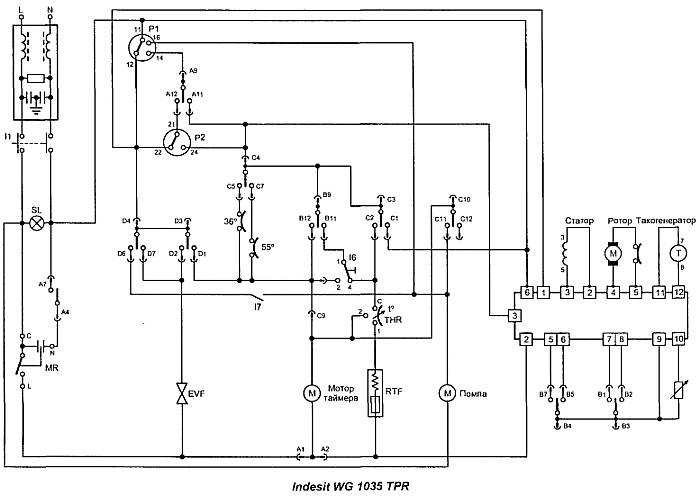

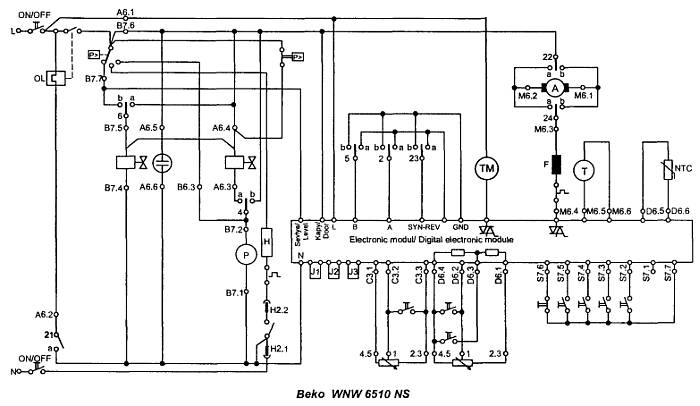

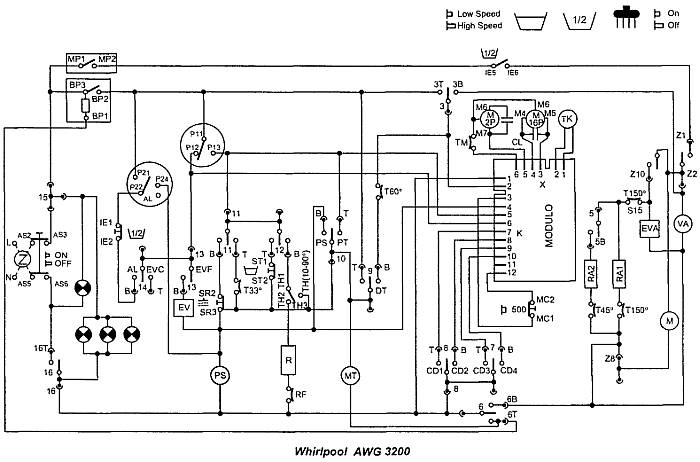

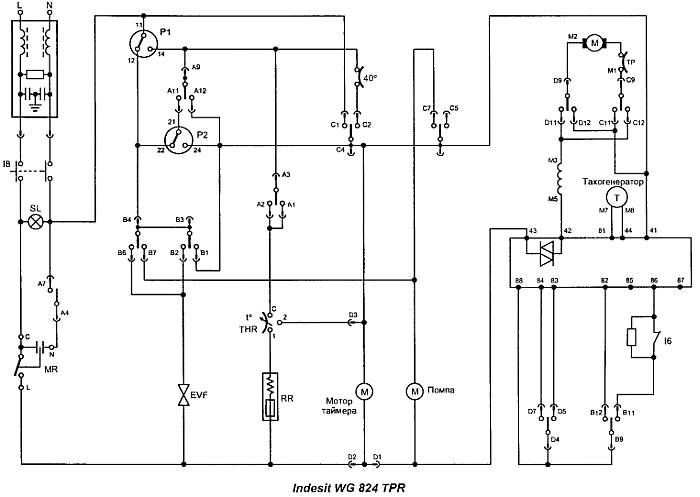

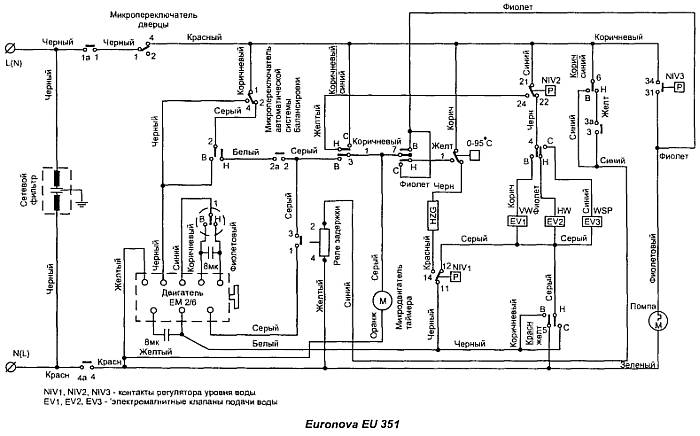

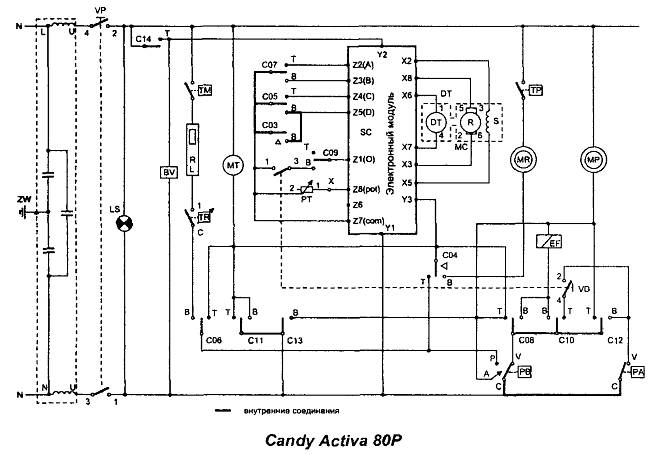

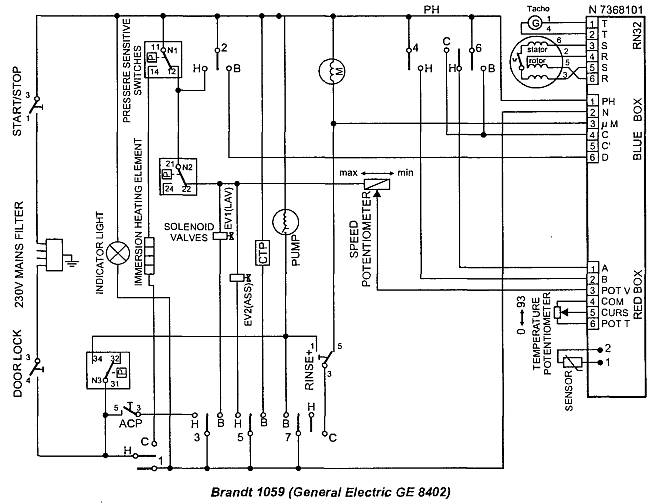

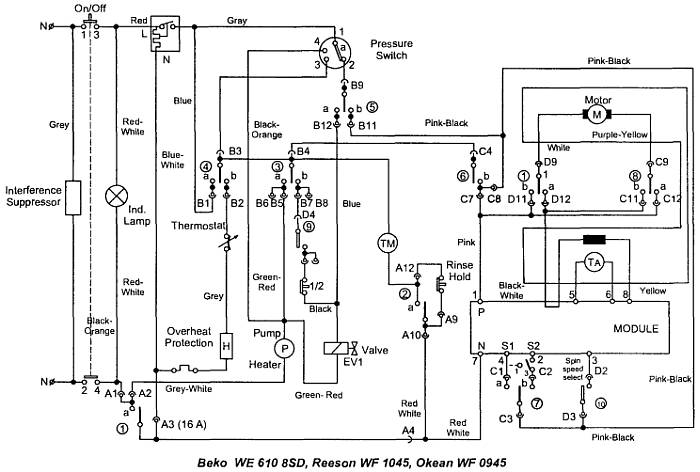

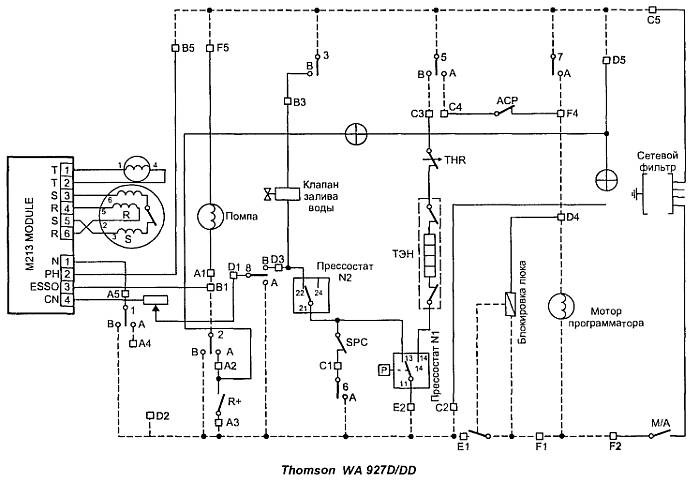

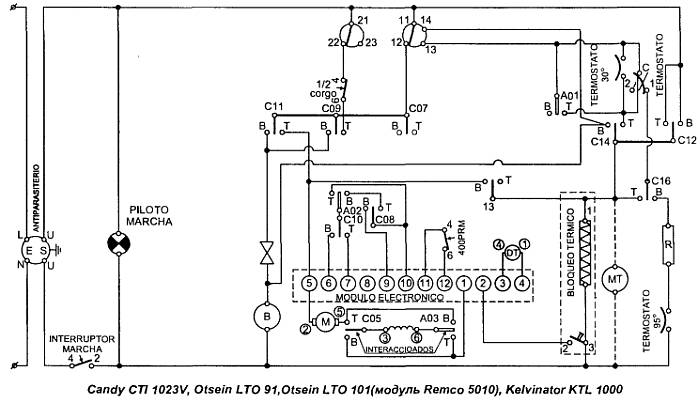

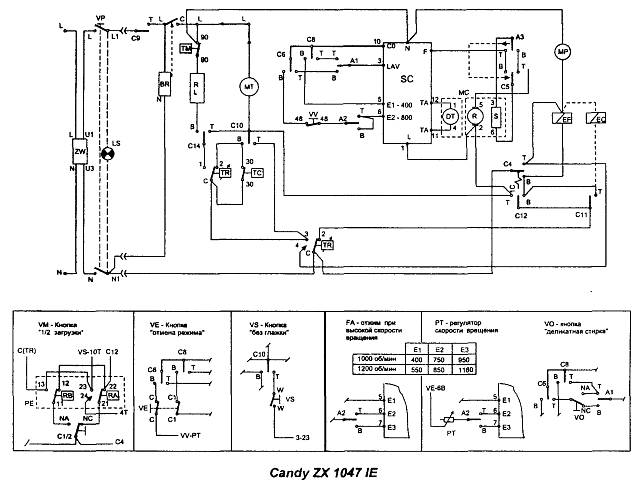

20. Обозначения основных элементов на электросхемах СМА

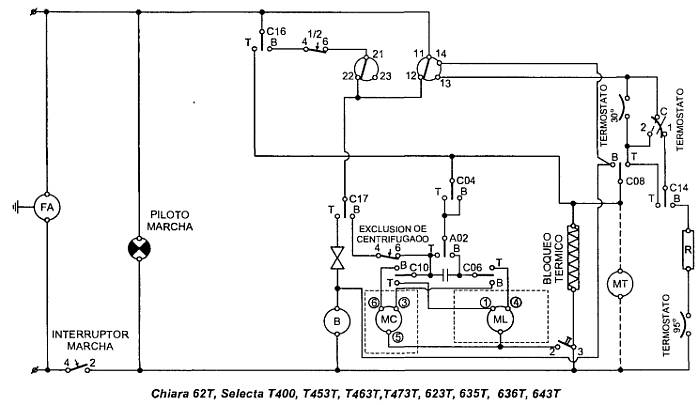

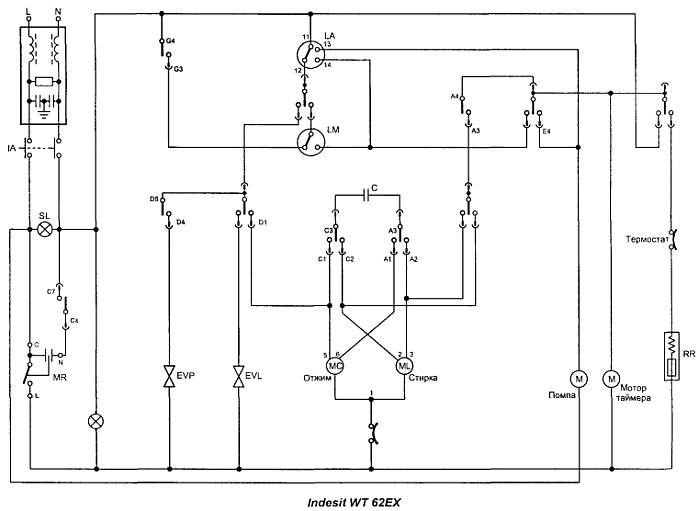

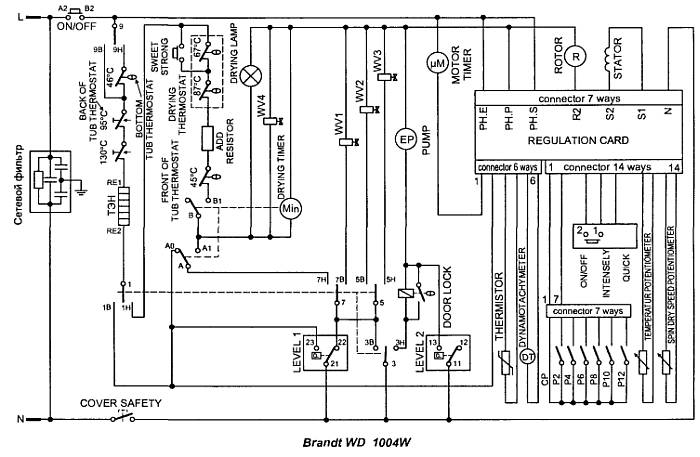

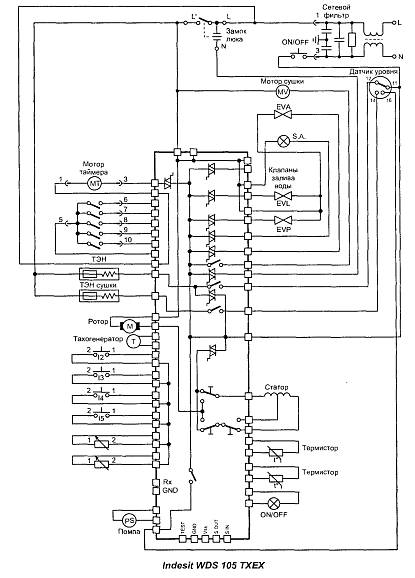

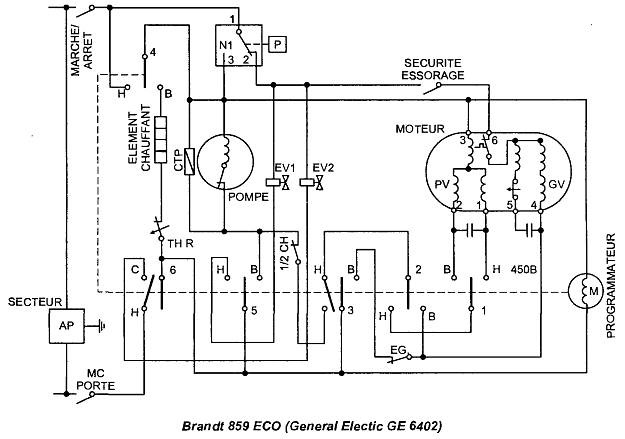

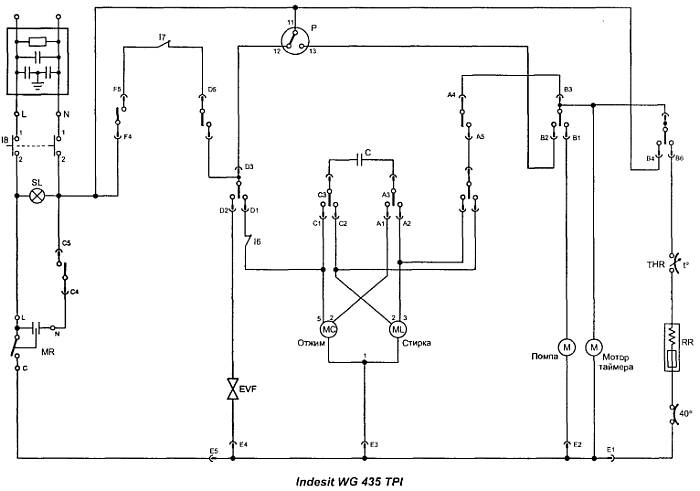

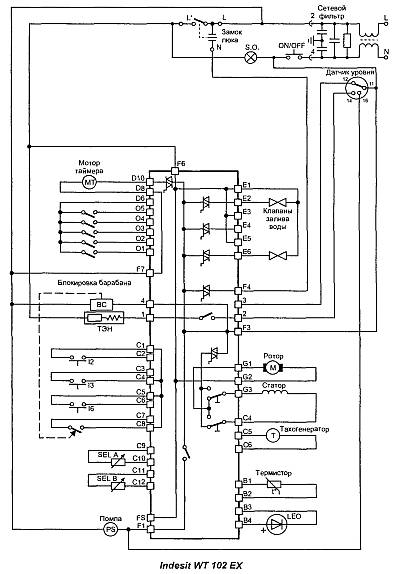

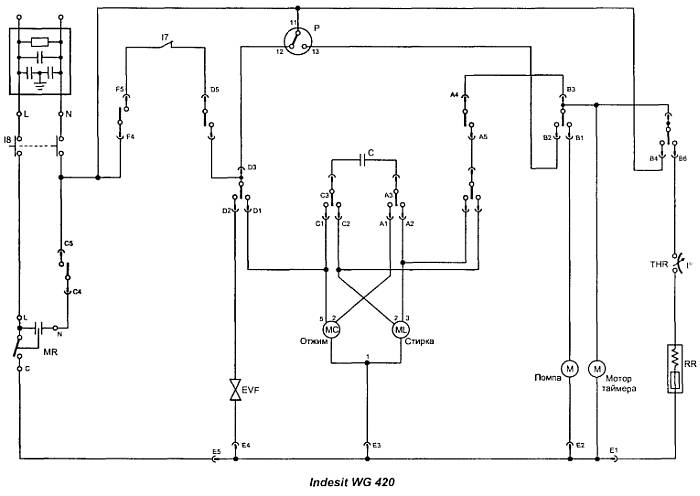

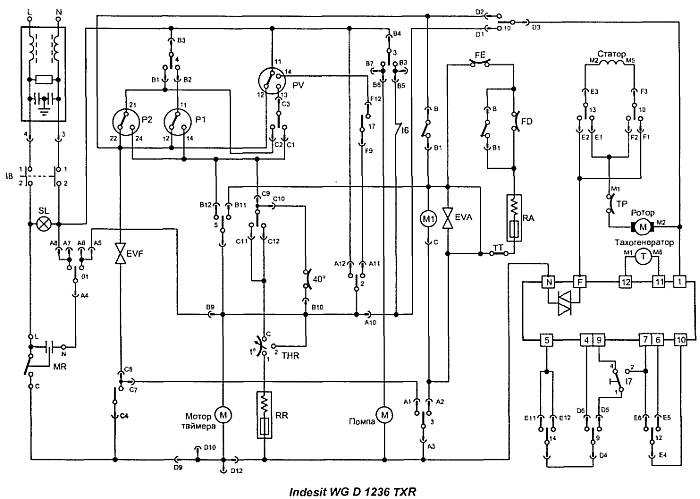

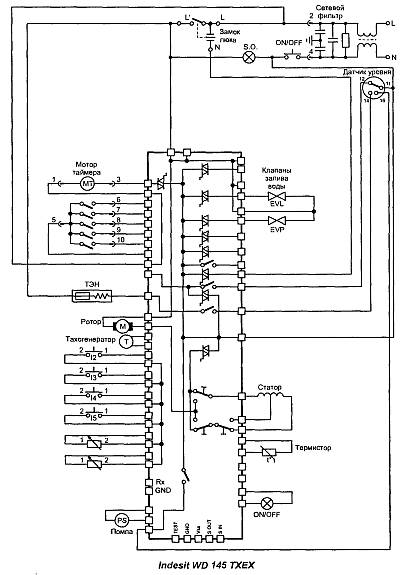

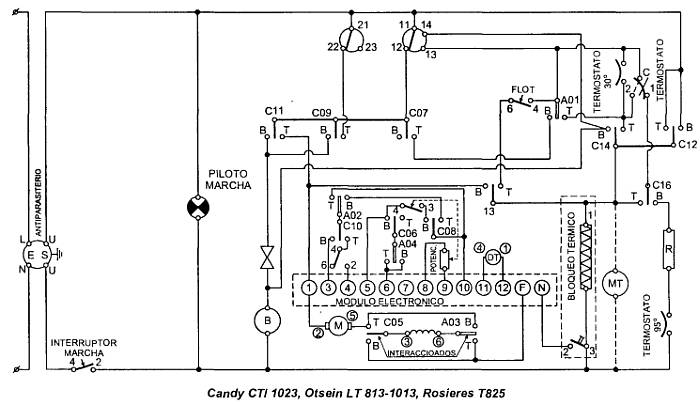

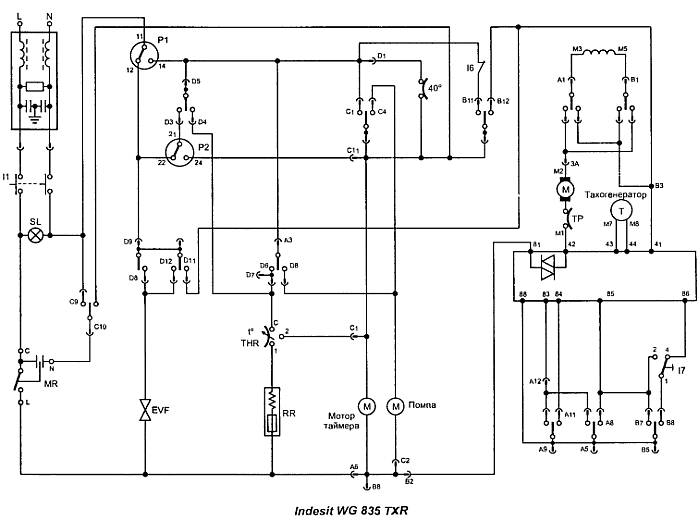

Обозначения основных элементов на электросхемах СМА «MERLONI» и «ARDO»

AQS — клапан аквастопа

СА(С) — конденсатор

EF/CL — клапан подачи холодной воды

EF/P — клапан подачи холодной воды для предварительной стирки

ЕТ — термостат

EVA — клапан подачи воды для сушки

EVC — клапан подачи холодной

EVF — клапан подачи горячей воды

EVP — клапан подачи воды для предварительной стирки

FD — термостат режима сушки

FRT — термопредохранитель нагревательного элемента

IA — пусковая кнопка

LS — индикаторная лампа

MS — обмотки ведущего мотора для отжима

ML — обмотки ведущего мотора для стирки

MR — термозамок блокировки люка

МТ — синхромотор программатора

MV — нагревательный элемент для сушки

RR — нагревательный элемент для стирки

RA — нагревательный элемент для сушки

ТН — термостат

THR — регулируемый термостат

ТМР — термопредохранитель ведущего мотора

Р (PA) — датчик давления

PS — сливной насос-помпа

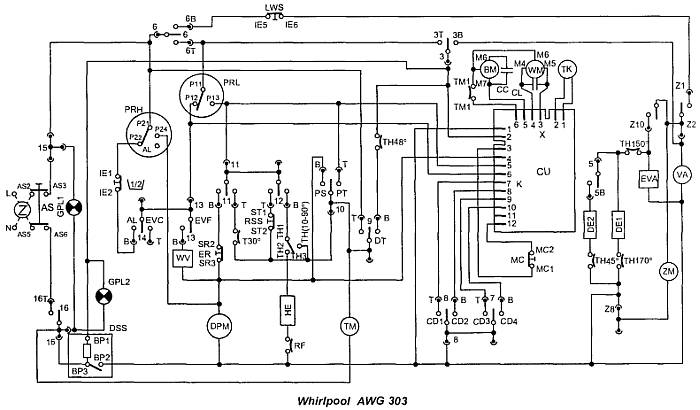

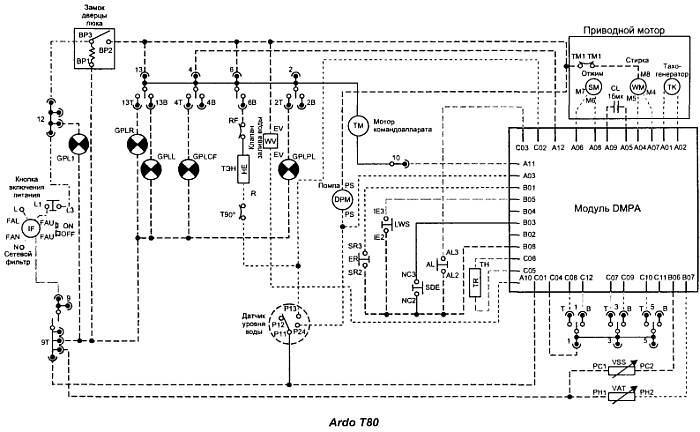

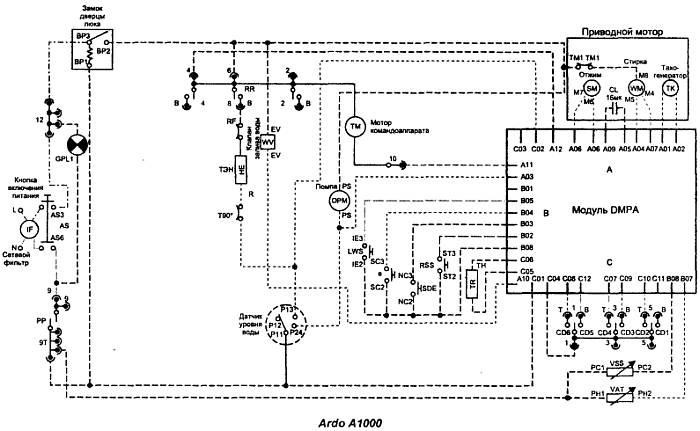

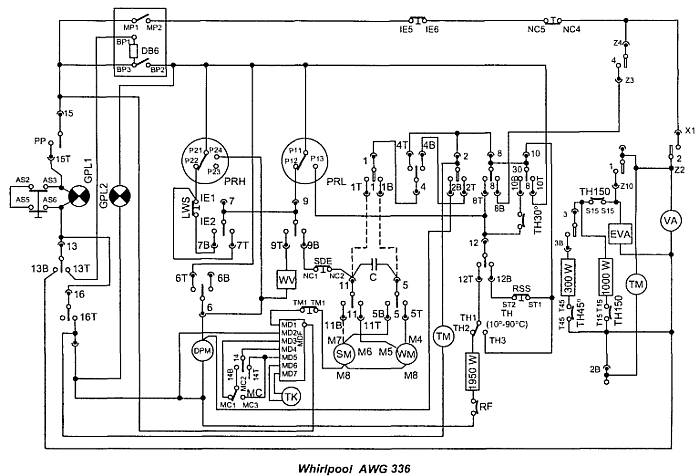

«ARDO»

ТМ — синхромотор программатора

ЕМ — фильтр подавления радиопомех

GPL — индикаторная лампа включателя

DSS — термозамок блокировки люка

DPM — сливной насос-помпа

SM, WM — секции обмоток ведущего мотора для отжима и стирки

С — фазосдвигающий конденсатор

ТК — обмотка тахогенератора

ТМ1 — термопредохранитель ведущего мотора

PRH, PRL — секции датчика давления низкого и высокого уровня

WV — клапан подачи воды

EVA — клапан подачи воды для сушки

НЕ — нагревательный элемент для стирки (ТЭН)

DE — нагревательный элемент для сушки

ТН30° — биметаллический термостат

ZM — синхромотор таймера сушки

VA — обмотка мотора вентилятора сушки

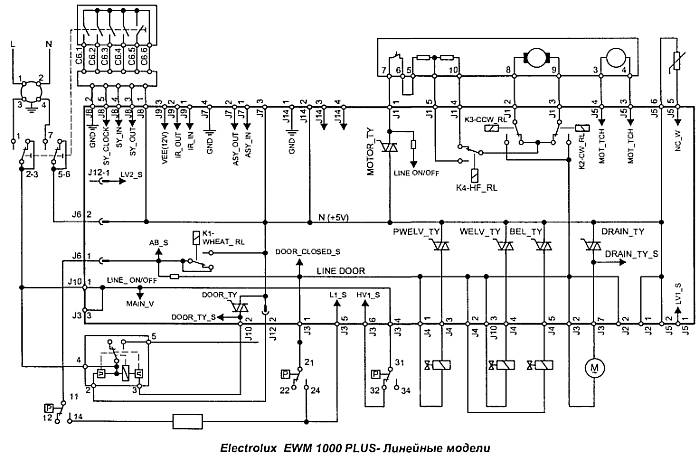

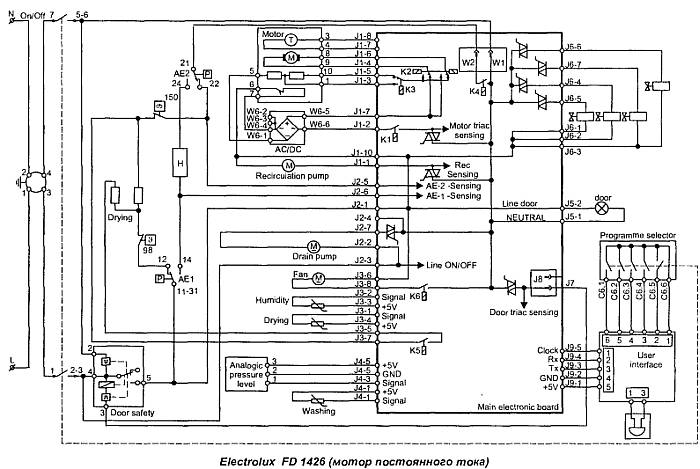

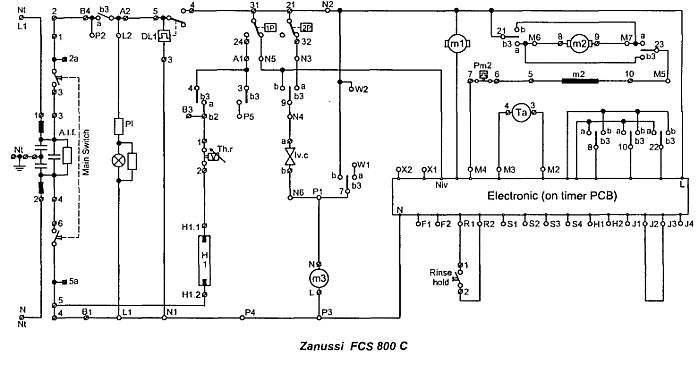

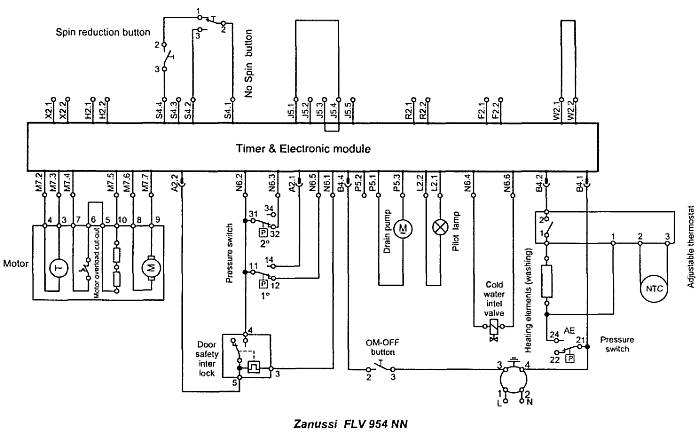

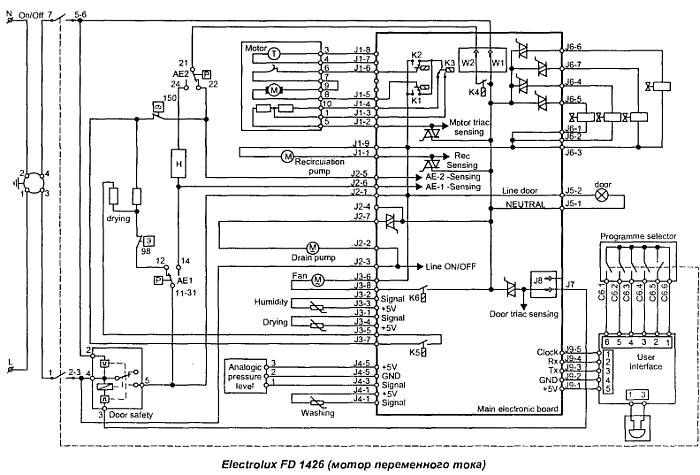

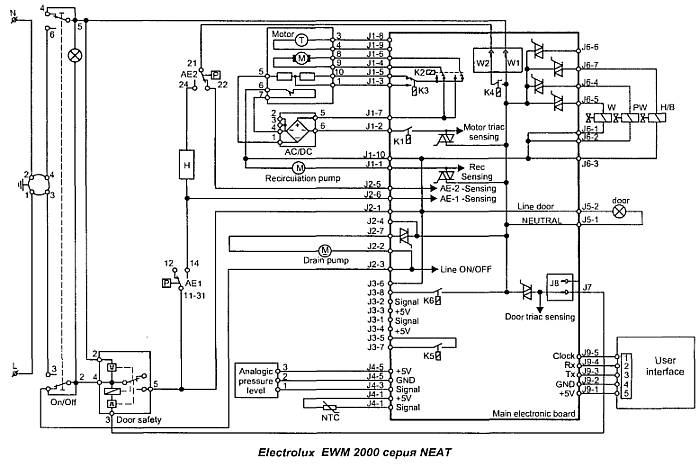

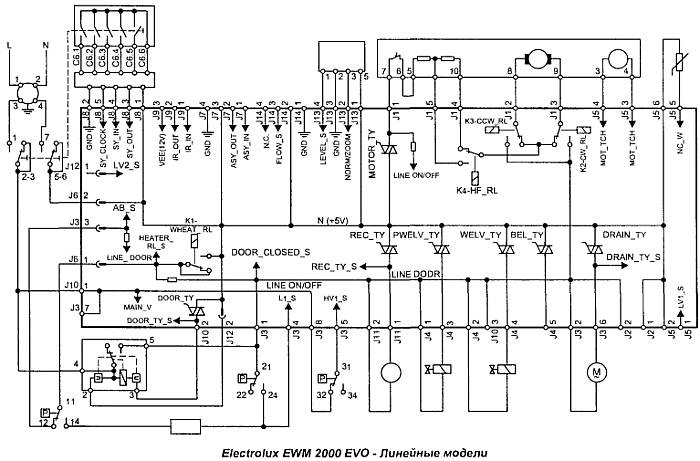

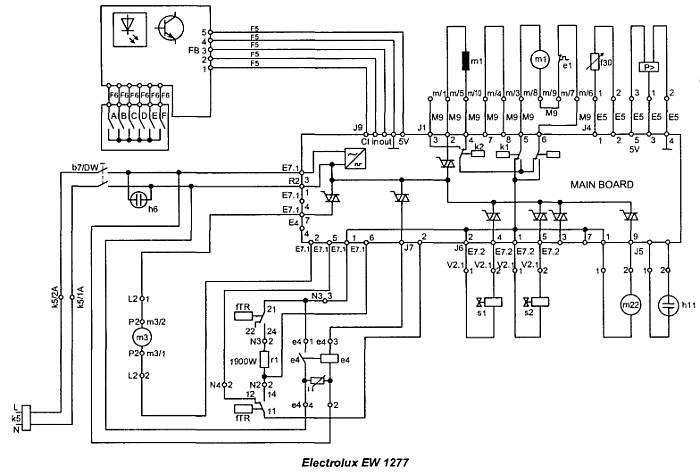

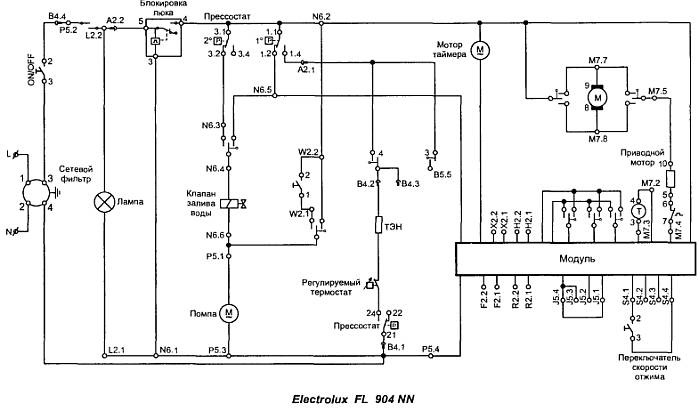

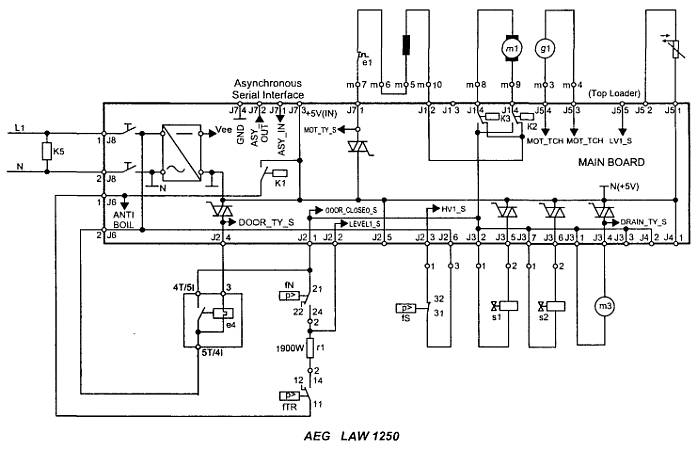

Обозначения основных элементов на электросхемах СМА группы «ELECTROLUX»

N — сетевой ввод напряжения питания

N — нейтраль

L1 — линия

A.L.F — противопомеховый фильтр

Iv.c — клапан подачи холодной воды

Н — нагревательный элемент

м₁ (M) — синхромотор программатора
