Анатомия стиральных машин

Лебедев А. И.

Во множестве газет и журналов постоянно публикуются советы о том, как выбрать стиральную машину, поэтому мы лишние советы давать не будем, а приведем некоторые факты. Хотя, впрочем, один совет из газеты (Московский комсомолец № 4 02.2003 г., стр. 16) можно одобрить.

Скажем про этот совет своими словами. Владельцы, собирающиеся покупать новую СМА, обычно спрашивают: какая компоновка предпочтительней? С фронтальной загрузкой или с вертикальной? Если у вас в квартире есть свободное место, если вы не хотите нагибаться перед машиной и если вас не привлекает вид мокрого белья, кувыркающегося за стеклом загрузочного люка, то вам вполне подойдет СМА с вертикальной

загрузкой. А если необходимо сэкономить место, то придется выбрать СМА с фронтальной загрузкой и поместить ее под столешницу.

В предисловии говорилось, что в настоящее время из печати уже вышло несколько книг, посвященных стиральным машинам. В этих книгах московские и санкт-петербургские авторы хором утверждают, что СМА с фронтальной загрузкой якобы гораздо хуже, чем СМА с вертикальной загрузкой, бак «висит» (цитируем) всего на одной опоре. Один автор так и написал: «на одном подшипнике». Поэтому СМА с вертикальной загрузкой будто бы более надежнее.

Мы к этому хору присоединяться не будем.

Мы обратим внимание на некоторые факты. Но об этом позже. Известно, что цена на бытовые СМА зависит даже не от степени ее «нашпигованности» электроникой, а от числа оборотов отжима. Чем больше оборотов — тем дороже СМА.

В главе «Уплотняющие устройства» мы выяснили, что практически во всех СМА в узлах вращения используются одни и те же типы шариковых подшипников — и для низкооборотных СМА, и для высокооборотных. Также достаточно стандартизованы и похожи конструкции уплотняющихся манжет. Практически все, у кого есть СМА, утверждают, что чем больше число оборотов отжима — тем лучше. Конечно, ведь белье быстрее высыхает! Мы тоже согласимся с этим мнением.

Но возникает вопрос: какой ценой дается эта быстрота? При максимальных оборотах отжима — а это от 1000 до 1600 об/мин и более — как раз и происходит быстрый износ уплотнений, так как стираются их рабочие кромки. А подшипники могут работать и при 30 тысячах оборотов в минуту и гораздо больше, но поскольку из-за износа уплотнений в подшипники начинает попадать вода, то и они тоже выходят из строя.

Для ясности добавим, что максимальные (финальные) обороты большинство СМА делают на заключительной стадии отжима (а некоторые модели еще и на промежуточных стадиях — при полосканиях). При этом моторы включаются в форсированном режиме и ротор раскручивается до 13000—15000 об/мин. Этот режим кратковременный — до трех минут, но это самый тяжелый режим работы ведущего мотора, поскольку нагрев обмоток ротора, коллектора и щеток происходит лавинообразно. Если СМА с коллекторным мотором эксплуатировать без перерывов, то в скором времени можно остаться без мотора. Однако речь не о моторах, а о белье, которое отжимается при высоких оборотах.

В конечной стадии отжима барабан с бельем делает несколько десятков оборотов взад и вперед (в простых, низкооборотных СМА этого не происходит), чтобы белье «отлипло» от стенок барабана. Это так называемая стадиях «рыхления». Мы в нашем эксперименте эту стадию пропустили и сразу включили СМА в режим сушки.

В результате был получен «ежик», представленный на рис. 17.1

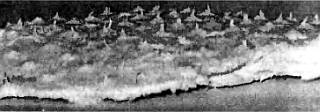

Рис. 17.1. Действие центробежных сил при отжиме

Это более чем наглядно подтверждает действие центробежных

сил, которые буквально вытянули волокна ткани в перфорированные отверстия барабана. Конечно, этот фрагмент ткани был взят не от нового махрового полотенца. Подобный износ произошел постепенно, вследствие отжимов на максимальных оборотах (1200 об/мин).

Так что выбор остается за покупателем: либо экономится время для высушивания белья за счет высоких оборотов отжима и за счет более быстрого износа узлов вращения СМА, либо белье будет сохнуть несколько дольше, но зато и белье, и СМА будут дольше и служить. Кстати, из практического опыта давно известно, что нормальный отжим достигается и при 600 об/мин — белье, конечно, мокрое, но с него не капает.

Кстати, выпускались и СМА со скоростью отжима всего 400 об/мин.

Итак, вернемся к нашему вопросу: какой тип СМА надежнее?

На рис. 17.2,а, б мы представили схематично два типа СМА — с фронтальной загрузкой и с вертикальной.

Рис. 17.2. а) Схема СМА с фронтальной загрузкой

Рис. 17.2. б) Схема СМА с вертикальной загрузкой

Поскольку большинство СМА имеют загрузочный вес 5 кг (по крайней мере, так заявлено 8 инструкциях), то и мы обозначим вес сухого белья в 5 кг. Будем считать, что белье из хлопка и имеет способность к впитыванию воды 1:1. Значит, вес мокрого белья (Р) составит 10 кг.

Это даст нам некоторое удобство для расчетов.

А расчеты мы проведем самые упрощенные, т. к. и такие позволят решить наш вопрос.

Наша задача — выяснить величины максимальных напряжений (δ₁ и δ₂) в опасных сечениях полуосей наших схематически представленных СМА.

На рис. 17.2,а — СМА с одной только опорой (фронтальная загрузка). В курсах технической механики подобный тип опоры называется консолью.

В консоли СМА с фронтальной загрузкой два подшипника. Передний и задний, за которым навинчен шкив. В некоторых моделях СМА, особенно в СМА группы «Electrolux», действительно применен всего один подшипник. Если мы посмотрим на него, то убедимся: внутри широкой наружной обоймы находятся два сепаратора с шариками — то есть это самая настоящая консоль!

Для дальнейшей простоты расчетов условимся, что белье равномерно распределено во всем объеме барабана, а сам барабан не подвержен деформациям. Вес белья в обоих вариантах СМА у нас одинаковый, следовательно, и мощность ведущего мотора у нас также будет одинаковой. Примем ее равной 0,4 кВт (в реальности она может быть и меньше и несколько больше, например, от 0,3 кВт до 0,45 кВт). Также будем считать, что барабаны в наших СМА вращаются со скоростью 1000 об/мин. Соответственно и крутящие моменты (М_кр) в обеих конструкциях будут одинаковы. Вычислим величину крутящего момента по формуле: М_kp = N/ω
