Анатомия стиральных машин

Лебедев А. И.

При ремонте СМА могут понадобиться и различные материалы:

1. суперклей типа «Момент» или аналогичный;

2. герметик силиконовый типа «Гермесил» иди «Эластосил». Продаются в магазине автозапчастей;

3. компаунды типа «Холодная сварка» или «Алмаз»;

4. набор контактных наконечников;

5. флюс ЛТИ-120 или канифоль для пайки;

6. трубки термоусадочные разных диаметров;

7. отрезки проводов (монтажных многожильных);

8. стягивающие хомутики пластиковые и металлические;

9. предохранители на 4 или 5 ампер;

10. изоляционная лента.

Конечно, можно обойтись и менее длинным списком, но все зависит от характера дефектов в СМА и от ее «возраста».

Для проведения капитального ремонта, который предполагает замену подшипников и уплотнений, предлагаются специальные приспособления, например,

как на рис. 18.5.

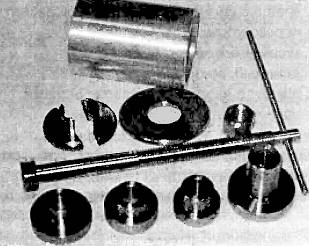

Рис. 18.5. Комплект приспособлений для извлечения и замены подшипников

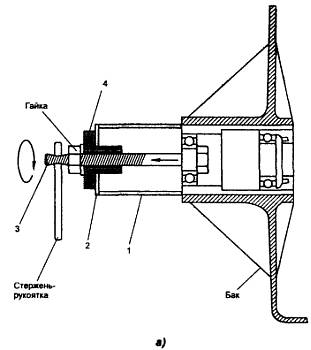

До начала работы по извлечению старых подшипников рекомендуется применять проникающую жидкость типа «Жидкий ключ». Так будет легче снять или вытащить старые заржавевшие подшипники. На рис. 18.6,а показано, как работать; сначала извлекают подшипник меньшего диаметра, используя болт 3, стакан 1, опорную шайбу 2, промежуточную вставку 4 и гайку.

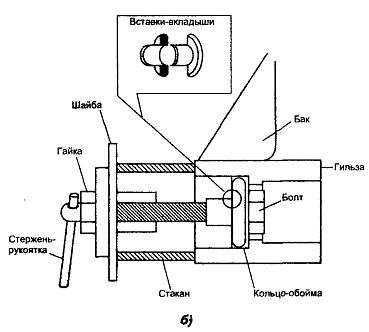

В отверстие болта 3 вставляют рукоятку-стержень, рожковым ключом фиксируют гайку и, вращая рукоятку, «выжимают» подшипник. Затем используют вставку большего диаметра. Ее вставляют во втулку подшипника большего размера и через эту вставку продевают болт 3. Затем стакан 1 и опорную шайбу переставляют и извлекают подшипник вместе с сальником. Бывают случаи, когда разрушается сепаратор подшипника и шарики из него буквально высыпаются, и нужно извлечь наружную обойму, то применяют вставки-вкладыши 6 или 7, и извлекают кольцо-обойму. Последовательность действий показана на рис. 18.6,б.

Рис. 18.6. Работ» с приспособлениями

Также возможна ситуация, когда при извлечении подшипника лопается по окружности наружная обойма-кольцо и вкладыш-вставки бесполезны. Половина кольца остается в посадочном отверстии. Чтобы выбить эту половинку, применяют «зуб» из стали. Эта операция ясна из рис. 18.7.

Рис. 18.7. Извлечение половинки обоймы подшипника

Подобный набор вставка и вкладыш рассчитан на номера подшипников 6204 и 6205, но может быть изготовлен и для подшипников других типоразмеров. Чертежи (эскизы) деталей набора представлены на рис. 18.8.

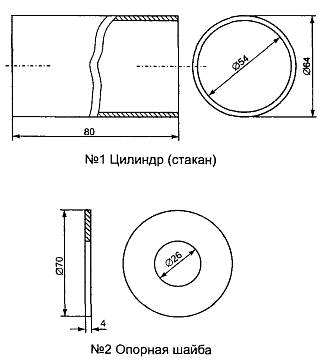

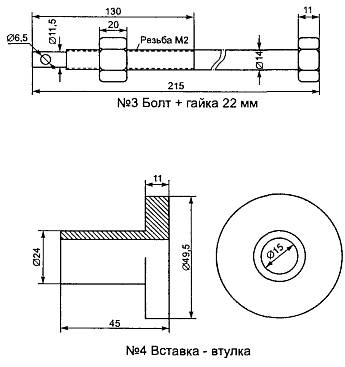

Рис. 18.8. Чертежи

комплекта приспособлений для извлечения и замены подшипников

Материалом для изготовления всех в может служить любая сталь или дюралюминий, а болт 3, гайку, опорную шайбу и вставки-вкладыши рекомендуется делать из прочной стали. На всех деталях, кроме стакана, нужно при изготовлении снять небольшие фаски по 0,5 мм и под углом 45 градусов.

При замене готовых сборных узлов вращения применяют другое приспособление. Чертеж (эскиз) этого съемника показан на рис. 18.9.

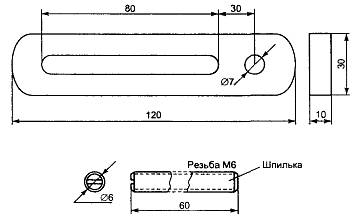

Рис. 18.9. Чертежи приспособлений для снятия готовых углов вращения

Деталей в нем немного: пластина с отверстием диаметром 7 миллиметров и две шпильки с резьбой 6 мм. Гайки и шайбы используются стандартные.

Расскажем, как работать с таким съемником.

В данном случае сборные узлы вращения имеют отверстия с резьбой 6 мм для шпилек. Сначала отвинчивают винты, которыми крепится узел. Затем ввинчивают обе шпильки с помощью отвертки — для этого на концах шпилек сделаны шлицы. Чтобы при снятии узла не повредить полуось, в нее ввинчивают так называемый защитный болт. Затем на шпильки устанавливают пластину и начинают поочередно затягивать гайки. При этом по центру пластины легонько постукивают молотком, затем снова подтягивают гайки. Таким образом подшипник узла вращения потихоньку «сползает» с полуоси. На рис. 18.10 этот процесс также показан.

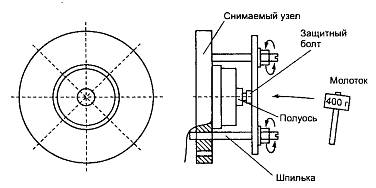

Рис. 18.10. Пример использования приспособлении для снятия готовых узлов вращения

Если в готовом сборном узле разрушается сепаратор подшипника, то его втулка остается на полуоси. В таком случае втулку спиливают «болгаркой».

При установке новых узлов посадочные места полуосей шлифуют полоской наждачной бумаги так, чтобы новый узел насаживался на полуось с небольшим усилием. Нужно принять во внимание: у некоторых моделей СМА болт, которым закрепляется шкив, может быть «посажен» на замазку. В этом случае болт надо хорошо прогреть, чтобы замазка расплавилась. Иначе головку болта можно сорвать, и тогда придется высверливать остатки и исправлять резьбу.

При запрессовке новых подшипников внутренняя поверхность посадочного места протирается смоченной в бензине тканью и затем наносится немного смазки типа «Литол». Для запрессовки применяют те же приспособления.

Если сальники имеют выступающие рабочие кромки, то при их запрессовке необходимо использовать вставки, в которых сделаны проточки и углубления соответствующего диаметра и глубины. В рабочие канавки сальниковых манжет и под рабочие кромки перед установкой наносят немного смазки типа «Литол». Подобное мероприятие позволит существенно продлить срок службы уплотнения.

При снятии шкивов, которые закрепляются на полуоси без резьбы (на шлицах или на накатке), применяют съемники, показанные на рис. 18.11.

При этом в полуось также необходимо ввинтить защитный болт.

Рис. 18.11. Съемники для снятия шкивов
