Анатомия стиральных машин

Лебедев А. И.

где N — мощность ведущего мотора в ваттах, а ω — угловая скорость.

ω = (2π х 1000)/60 = 104, 7 рад/сек.

Итак М_kp = 400/104,7 примерно = 3,8 н/м (ньютон на метр)

Еще одна величина, необходимая для расчетов, — момент сопротивления при изгибе:

W_и = 0,1 d³, где d — диаметр полуоси.

Для варианта с фронтальной загрузкой величину максимальных напряжений в опасном сечении (в месте посадки переднего подшипника) вычислим по формуле:

где М_изг —

изгибающий момент, I — расстояние между опорами

М_изг = 15хP∙I = 1,5x10x0,1 = 1,5 кгм = 15 нм, а

Определим по справочнику предел прочности, допустим, стали марки Ст45. Он равен 180–210 мегапаскалей.

Даже если предположить, что полуось в нашей конструкции сделана из дюралюминия (чего в реальности быть не может), у которого предел прочности равен 70—150 мпа, то и тогда запас прочности в нашей СМА будет превышен как минимум в 7 раз!

Теперь вычислим δ₂ для второго варианта на рис. 17.2,б. Как видим, в этой конструкции две опоры.

Изгибающие моменты здесь небольшие (отсюда и мнение, что надежность и прочность в таком варианте больше), поэтому их в расчетах можно не учитывать. Таким образом,

Как видим, цифры вполне соизмеримы, и подтверждений, что вариант с фронтальной загрузкой значительно хуже, не получили. Прочность наших конструкций — одного порядка и в большей степени зависит от диаметров полуосей (мы выбрали самые распространенные).

Нам остается только еще раз сказать, что надежность (в понимании пользователя) зависит не от конструкции, а лишь от качества исполнения уплотнений в узлах вращения и также от степени и правильности эксплуатации СМА.

А теперь немного поговорим о тех моделях СМА, которые рассчитаны на подключение и к холодной, и к горячей воде.

Действительно, какой смысл нагревать воду снова, если она есть в магистрали?

Во-первых, налицо экономия электроэнергии, во-вторых, экономия времени стирки. Однако практика показала, что большинство пользователей этими преимуществами не пользуется. Естественно, возникает вопрос: почему? Ответы были стереотипны: а нам мастер, который подключал машину, сказал, что горячая вода у нас плохая, и это будет вредно для машины.

По прошествии времени оказалось, что именно СМА с таким «однобоким» подключением и выходили из строя чаще, чем подключенные как положено. Обычно быстро выходили из строя ТЭНы, так как покрывались накипью и перегорали. Соответственно, накипь разрушала резиновые уплотнения, и вода начинала попадать в подшипники.

Спрашивается, чем же плоха горячая вода?

Этой горячей водой моются сами владельцы СМА, моют ей своих детей, моют посуду, а для машины, видите ли, эта вода не годится.

А ответ на этот вопрос напрашивается сам собой. Просто при подключении мастера сокращают себе объем работы ровно вдвое. Так что этот вопрос нужно решать владельцу — устраивает его подобное подключение или нет.

18. Инструменты для ремонта СМА

В следующем списке представлены инструменты, которые желательно иметь для проведения ремонта СМА:

1. набор отверток разных со сменными наконечниками;

2. набор гаечных и торцевых ключей;

3. клещи с регулируемой

шириной захвата;

4. плоскогубцы;

5. кусачки-бокорезы;

6. длинный пинцет;

7. пинцет с изогнутыми наконечниками;

8. нож;

9. паяльник 30–40 ватт;

10. зеркало на длинной ручке для осмотра труднодоступных мест;

11. небольшую лампу-переноску или фонарик;

12. малогабаритную газовую горелку или хотя бы зажигалку;

13. клещи для запрессовки соединительных проводов в контактные разъемы;

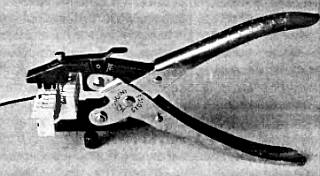

Клещи заводского производства показаны на рис. 18.1.

Рис. 18.1. Специальные клещи для запрессовки проводов в контактные колодки

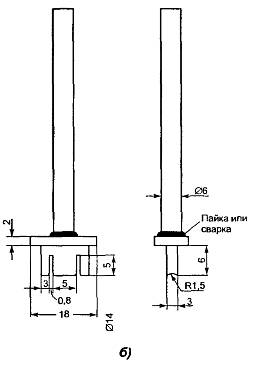

Если подобные клещи недоступны, можно с равным успехом применить и самодельное приспособление для запрессовки проводов, показанное на рис. 18.2.

Рис. 18.2. Приспособление для запрессовки проводов в разъемы

14. плоскую металлическую линейку длиной от 70 см. Такая линейка может помочь провернуть барабан СМА в вертикальной загрузкой. Подобная ситуация возникает, когда СМА по невнимательности включают с незакрытыми створками барабана. Действие линейки представлено на рис. 18.3;

Рис. 18.3. Применение металлической линейки

15. небольшой магнит, который можно закрепить на куске стальной проволоки или на конце телескопической антенны. Это приспособление может пригодиться для извлечения мелких металлических предметов, попавших внутрь СМА между баком и барабаном;

16. молоток весом 300–400 г;

17. специальные клещи для снятия пружинных хомутов. Подобными хомутами закрепляют резиновые патрубки и сливной шланг на помпе.

И клещи и хомут показаны на рис. 18.4.

Рис. 18.4. Клещи для снятия пружинных хомутов

Также при ремонте СМА необходим и минимум измерительных приборов. Необходимы малогабаритный стрелочный тестер или цифровой мультиметр. Неплохо иметь в распоряжении отвертку-фазоуказатель. Для проверки номинального потребляемого СМА тока в режиме нагрева нужен амперметр переменного тока на 20 ампер или токоизмерительные клещи. Можно обойтись и без амперметра: индикатором потребляемой мощности может послужить обычный квартирный счетчик. В момент начала нагрева будет хорошо заметно увеличение скорости вращения диска щетчика. Если счетчик электронный, то при включении режима нагрева будут чаще мигать индикаторные светодиоды на панели счетчика.
