Тактико-технические данные
Обозначение: Jagdpanzer IV
Тип: противотанковая САУ
Экипаж, чел.: 4
Боевой вес, т: 25,8
Длина, м: 8,01
Ширина, м: 2,88
Высота, м: 1,98
Вооружение: 75-мм пушка Pak 39, 7,92-мм пулемет MG 34
Двигатель: «Майбах»
Максимальная скорость, км/ч: 38
Запас хода, км: 210

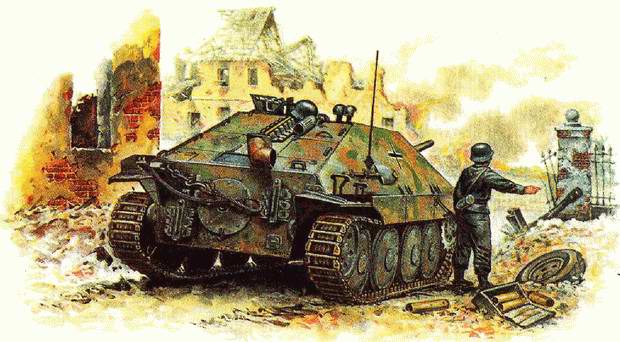

«Хетцер»
Лучшая немецкая противотанковая самоходная установка «Хетцер» («Охотник») была разработана фирмой МВВ в конце 1943 года. В качестве базы было использовано надежное шасси легкого танка LT-38, носившего в вермахте обозначение Pz 38(t). Чешским специалистам удалось создать легкую, компактную и хорошо бронированную машину, вооруженную 75-мм орудием Pak 39 с длиной ствола 48 калибров. Полностью закрытый низкий корпус «Хетцера» имел большие углы наклона лобовых, бортовых и кормовых бронелистов, толщина которых составляла от 20 до 60 мм. В связи с увеличением общей массы ходовую часть танка усилили и немного расширили, прикрыв бронеэкранами.
Серийное производство противотанковой САУ началось на заводах в Праге в апреле 1944 года и продолжалось до самого конца войны. Всего было построено 2584 истребителя танков «Хетцер». Подавляющее их большинство воевало на Восточном фронте. Благодаря своим размерам и маневренности «Хетцер» идеально подходил для действий из засад и укрытий. Мощное вооружение позволяло ему бороться против всех типов советских танков, в том числе против тяжелых ИС-2. Подкалиберный снаряд 75-мм пушки на дистанции 1000 м пробивал броню толщиной 110 мм. 160-сильный двигатель обеспечивал машине скорость 42 км/ч и, после обстрела противника, ей зачастую удавалось уходить от возмездия. В качестве дополнительного вооружения на крыше рубки устанавливался дистанционно управляемый пулемет калибра 7,92 мм.
В 1945 году было выпущено несколько «Хетцеров», оснащенных 75-мм пушкой с длиной ствола 70 калибров (у этих машин орудие отличалось также наличием дульного тормоза). На базе «Хетцера» изготавливались огнеметные установки, ремонтно-эвакуационные машины и 150-мм артиллерийские установки. Последние представляли собой пехотные орудия, установленные в открытой сверху рубке.
Тактико-технические данные
Обозначение: Hetzer
Тип: противотанковая САУ
Экипаж, чел.: 4
Боевой вес, т: 16,05
Длина, м: 6,27
Ширина, м: 2,63
Высота, м: 2,2
Вооружение: 75-мм пушка Pak 39, 7,92-мм пулемет MG 34
Двигатель: «Прага» АС 2 мощностью 160 л.с.
Максимальная скорость, км/ч: 42
Запас хода, км: 260

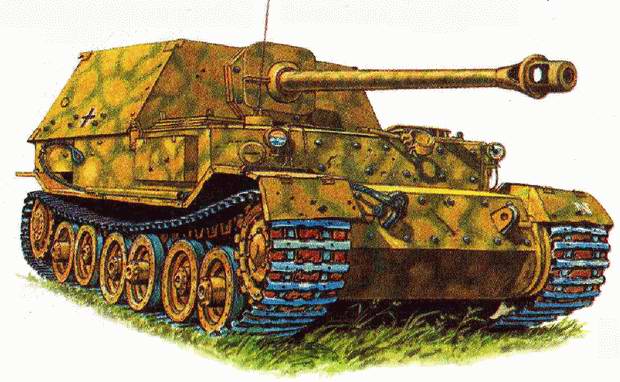

«Фердинанд/Элефант»
Среди
В 1942 году конструктор Фердинанд Порше проиграл конкурс на тяжелый танк для вермахта — в серию был запущен Pz VI «Тигр» фирмы «Хеншель». Пять опытных машин Порше использовались затем в учебных целях, а около 90 шасси, изготовленных на заводе «Нибелунген» для предполагаемой войсковой серии, фирма «Алкетт» по личному распоряжению Гитлера переоборудовала в САУ с длинноствольной пушкой Pak 43. Для того чтобы разместить боевое отделение в задней части машины, оба двигателя пришлось сместить вперед. Они соединялись с двумя генераторами, питающими два электромотора, каждый из которых приводил в движение свое ведущее колесо. Для охлаждения генераторов, электродвигателей, радиаторов и вентиляции боевого отделения имелось 10 вентиляторов. Стрелок-радист и водитель располагались в передней части корпуса, а остальные 4 члена экипажа находились в боевой рубке, прикрытой бронелистами, установленными с рациональными углами наклона. Мощное бронирование достигало 200 мм в лобовой части САУ и 80 мм по бортам. Таким образом, самоходка была практически неуязвима в лобовых атаках, но из-за сильно возросшего веса значительно ухудшились ее проходимость и маневренность.
Получив название «Фердинанд» (в 1944 году оно было заменено на «Элефант»), САУ впервые участвовала в боях летом 1943 года в районе Курской дуги. Ее боевое крещение оказалось неудачным — «Фердинанды» попали в окружение, и некоторое их количество подорвалось на минах или было расстреляно выстрелами в борт и корму. Позднее немцы более эффективно использовали противотанковые САУ. Действуя из засад, эти машины были очень опасным противником для танков союзников благодаря дальнобойности 88-мм орудия. В начале 1945 года на вооружении оставалось еще 37 «Фердинандов/Элефантов».
Тактико-технические данные
Обозначение: Ferdinand/Elefant
Тип: противотанковая САУ
Экипаж, чел.: 6
Боевой вес, т: 65,2
Длина, м: 8,14
Ширина, м: 3,38
Высота, м: 2,97
Вооружение: 88-мм пушка Pak 43, 7,92-мм пулемет MG 34
Двигатели : «Майбах», 2 x 300 л.с.
Максимальная скорость, км/ч: 22
Запас хода, км: 150

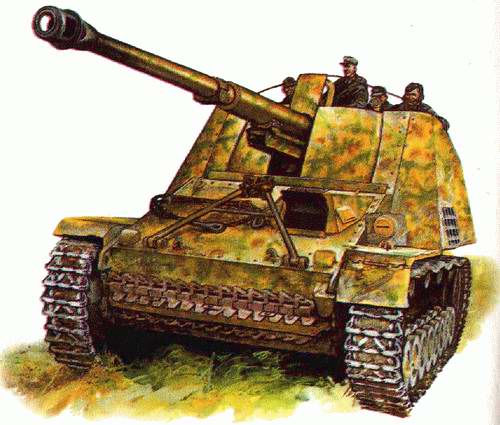

«Насхорн»
Приступив к разработке мощной противотанковой пушки Pak 43/1 в середине 1942 года, немцы быстро осознали, что подобное орудие будет очень уязвимо на поле боя, так как большой вес затруднял транспортировку пушки и таким образом снижал ее маневренность. Это сводило на нет огневое преимущество орудия, и поэтому было решено параллельно создать его самоходный вариант. Фирма «Алкетт» изготовила к этому времени унифицированное шасси с использованием ходовой части, ведущего колеса и ленивца от танка Pz IV, а трансмиссии, траков и коробки передач от танка Pz III. Самоходный лафет получил обозначение GWIII/IV и был задуман в качестве многоцелевой базы для целого семейства различных САУ.
