Вооружение : 47-мм пушка Pak 36(t)
Двигатель : «Майбах» мощностью 100 л.с.
Максимальная скорость , км/ч: 40
Запас хода , км: 120

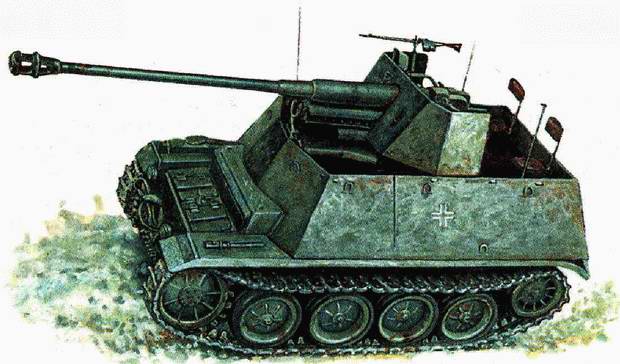

«Мардер» II
В первые месяцы войны с СССР неприятным сюрпризом для немцев стало наличие у Красной Армии хорошо бронированных танков. Не имея времени на
Разработкой «Мардера» II на шасси танка Pz IID занималась фирма «Алкетт», и первые САУ этого типа были изготовлены в мае 1942 года. Пушка Ф-22 размещалась в открытой сзади и сверху боевой рубке, расположенной в средней части танка. В задней части установки находился двигатель мощностью 140-л. с, в передней — агрегаты трансмиссии. В качестве дополнительного вооружения был предусмотрен 7,92-мм пулемет MG 34. В состав боекомплекта пушки входили бронебойные и подкалиберные снаряды.
Когда запас трофейных Ф-22 иссяк, заводы в 1942 году приступили к выпуску «Мардеров» II с немецкими 75-мм орудиями Pak 40. Всего до окончания производства самоходных установок в середине 1943 года было построено около 650 «Мардеров» II, вооруженных немецкой и советской пушками. Они применялись в противотанковых подразделениях танковых, пехотных и моторизованных дивизий и являлись для начального периода войны довольно эффективным оружием. Однако эти самоходные установки имели ряд недостатков, наиболее существенными среди которых были большая высота машины и недостаточное бронирование рубки. Кроме того, ходовая часть танка Pz II оказалась недостаточно прочной для восприятия нагрузок от выстрелов мощных орудий.
Тактико-технические данные
Обозначение: Marder II
Тип: противотанковая САУ
Экипаж , чел.: 4
Боевой вес, т: 11,5
Длина, м: 5,6
Ширина, м: 2,3
Высота, м: 2,6
Вооружение: 76,2-мм пушка (Ф-22), 7,92-мм пулемет MG 34
Двигатель: «Майбах» мощностью 140 л.с.
Максимальная скорость, км/ч: 50
Запас хода, км: 150

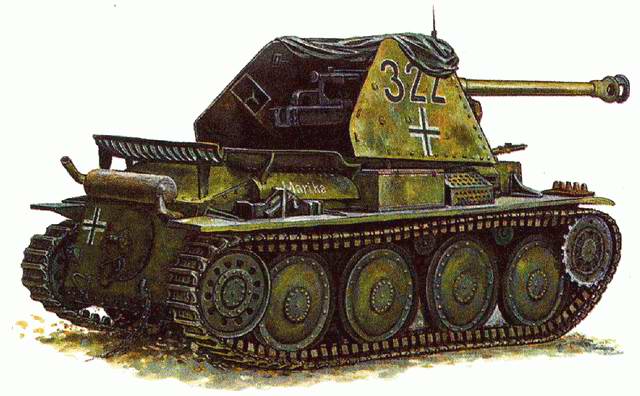

«Мардер» III
Одновременно с фирмой «Алкетт» работы над самоходной установкой с трофейной пушкой Ф-22 начали чешские фирмы МВВ (бывшая «Прага») и «Шкода». Естественно, что в качестве базы был выбран танк собственного производства. Им оказался легкий LT-38, уже несколько устаревший к этому времени, но имевший испытанную и достаточно надежную ходовую часть. После успешных испытаний новая САУ получила название «Мардер» III и была запущена в серийное производство в конце декабря 1941 года.
Как у изделия фирмы «Алкетт», у «Мардера» III («Мардера-38») пушка Ф-22 также располагалась в открытой сверху и сзади боевой рубке с противопульным бронированием. Дополнительное вооружение составлял пулемет MG 34
Все описанные варианты «Мардера» имели двигатель, размещенный в кормовой части корпуса, но в 1943 году инженеры фирмы МВВ изменили компоновку самоходного орудия. Двигатель перенесли вперед и таким образом увеличили боевое отделение и понизили высоту машины в целом. Эта установка, обозначенная «Мардер» IIIM, оказалась наиболее удачной и производилась на заводах МВВ в Праге до середины 1944 года. Общее количество построенных САУ «Мардер» IIIM достигло 975 единиц.
В семейство «Мардеров» входили также машины с пушкой Pak 40, созданные на базе французской бронетехники, в частности на шасси тягача «Лоррейн». Они носили обозначение «Мардер» I.
Тактико-технические данные
Обозначение: Marder IIIH
Тип: противотанковая САУ
Экипаж, чел.: 4
Боевой вес, т: 10,6
Длина, м: 5,7
Ширина, м: 2,15
Высота, м: 2,35
Вооружение: 75-мм пушка Pak 40/3, 7,92-мм пулемет MG 34
Двигатель: «Прага» мощностью 160 л.с.
Максимальная скорость, км/ч: 47
Запас хода, км: 200

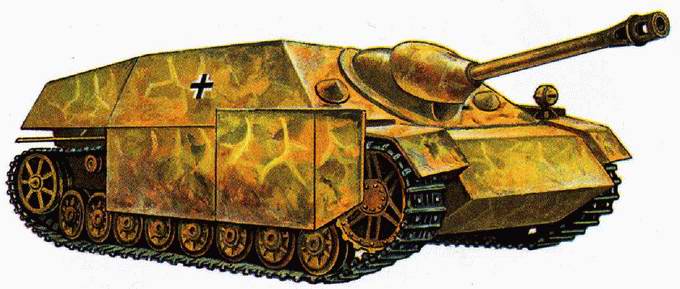

Jagd Pz IV
Увеличение количества новых средних и тяжелых танков в составе многочисленных бронетанковых соединений Красной Армии послужило причиной разработки в Германии специализированных противотанковых установок.
Осенью 1943 года была запущена в серийное производство САУ Jagd Pz IV, вначале создававшаяся как штурмовое орудие, но вскоре использованная в качестве истребителя танков. Разработанная фирмой «Крупп» на базе танка Pz IV, она имела полностью бронированную боевую рубку с новым типом литой маски 75-мм орудия Pak 39 с длиной ствола 48 калибров. Лобовые и бортовые бронелисты были установлены с рациональными углами наклона. Толщина брони лобовой части корпуса, составлявшая 60 мм, затем была доведена до 80 мм. Фирма «Фомаг» изготовила 769 серийных машин этого типа, которые стали поступать в войска с января 1944 года и воевали практически на всех фронтах.
В августе 1944 года начался выпуск усовершенствованного варианта САУ, обозначенного Jagd Pz IV/70(V). Главным новшеством была установка новой пушки Pak 42 с длиной ствола 70 калибров. К серийному производству самоходки подключилась фирма «Алкетт», предложившая свой вариант машины. Jagd Pz IV/70 (А) внешне отличалась более высокой боевой рубкой, смонтированной на подбашенной коробке. Благодаря этому упростилась конструкция САУ и увеличился объем боевого отделения. Огневая мощь модернизированных истребителей танков, построенных в количестве примерно 1200 единиц, существенно возросла. Снаряд длинноствольной пушки на дальности 1000 м пробивал броню толщиной 160 мм. Но одновременно понизилась надежность ходовой части машины, так как вследствие смещения центра тяжести вперед (из-за тяжелого орудия) увеличилась нагрузка на передние опорные катки, и они часто выходили из строя.
