Тактико-технические данные
Обозначение: Jagdtiger
Тип: противотанковая САУ
Экипаж, чел.: 6
Боевой вес, т: 70
Длина, м: 7,8
Ширина, м: 3,62
Высота, м: 2,95
Вооружение: 128-мм пушка Pak 44, 7,92-мм пулемет MG 34
Двигатель: «Майбах» мощностью 700 л.с.
Максимальная
Запас хода, км: 170

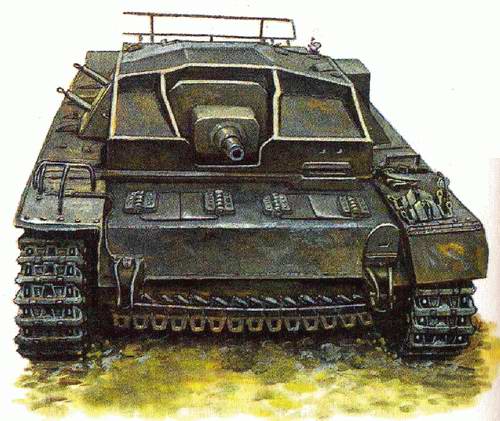

StuG III
В середине 1936 года в Германии по предложению генерала Манштейна приступили к разработке штурмовой самоходной артиллерийской установки, предназначенной для огневой поддержки пехотных подразделений. Изготовление корпуса и ходовой части было возложено на фирму «Даймлер-Бенц», а 75-мм короткоствольную пушку с маской должна была поставить фирма «Крупп».
Первый образец машины на шасси танка Pz IIIB был построен в 1937 году. Пушка Stuk 37 с длиной ствола 24 калибра размещалась в полностью закрытой бронированной рубке и имела боекомплект 40 выстрелов. Опытная серия из пяти машин оснащалась двигателем мощностью 220 л.с. и использовалась только в учебных целях. На серийных StuG III, строившихся на базе танков Pz IIIE/F, устанавливался двигатель мощностью 300 л.с., а толщина брони в лобовой части корпуса была доведена до 50 мм. В феврале 1940 года заводские цеха покинули 50 самоходок этого типа, и некоторые из них приняли участие в разгроме Франции, заслужив благоприятный отзыв со стороны немецкого командования. Небольшой запас хода САУ в условиях скоротечной кампании не играл решающей роли, а высокое удельное давление на фунт компенсировалось хорошим качеством европейских дорог. Описанные недостатки проявились в сражениях на Восточном фронте, где StuG III сразу же показала свою плохую проходимость, а запас ее хода был смехотворно мал для бескрайних просторов СССР. К тому же штурмовым орудиям нередко приходилось иметь дело с советскими танками, против которых короткоствольное орудие было недостаточно эффективно. Поэтому в начале 1942 года САУ оснастили пушкой Stuk 40 с длиной ствола 43 калибра, а затем и 48 калибров. Бронирование лобовой части корпуса усилилось до 80 мм. Для защиты бортов были установлены бронеэкраны. Боевой вес StuG III возрос и, соответственно, ухудшилась проходимость. Модифицированные самоходки в массовом количестве применялись в боях на Курской дуге и состояли на вооружении частей вермахта до самого конца войны. Всего было построено около 10,5 тысячи САУ StuG III всех вариантов.
Тактико-технические данные
Обозначение: StuG III
Тип: штурмовая САУ
Экипаж, чел.: 4
Боевой вес, т: 23,2
Длина, м: 6,7
Ширина, м: 2,95
Высота, м: 2,16
Вооружение: 75-мм пушка Stuk 40, 7,92-мм пулемет MG 34
Двигатель: «Майбах» мощностью 300 л.с.
Максимальная скорость, км/ч: 40
Запас хода, км: 165

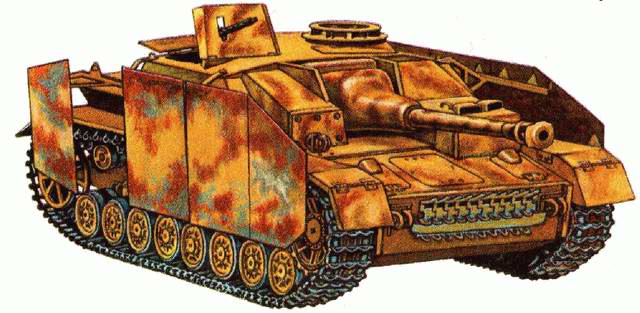

StuG IV
Массированные налеты авиации союзников на заводы фирмы «Алкетт» несколько снизили темпы выпуска противотанковых вариантов штурмового орудия StuG III, обозначенных StuG 40 и StuG 42. Так как на фронте ощущался недостаток машин такого типа, в 1943 году фирма «Крупп» разработала новую штурмовую САУ на базе танка Pz IV. Бронированное боевое отделение с пушкой Stuk 40 L/48 было заимствовано у StuG 40.
В конструкции StuG IV использовалось более 20 % агрегатов и деталей штурмового орудия StuG 40, и по сравнению с предшествующей новая САУ отличалась, за исключением ходовой части, измененным расположением отделения управления. Механик-водитель теперь размещался вне боевой рубки и имел собственную бронированную надстройку со смотровыми приборами и посадочным люком, которая находилась в передней части корпуса слева. Боекомплект орудия увеличился с 54 до 63 выстрелов, а запас хода машины из-за большего количества топлива возрос до 210 км. В качестве дополнительного вооружения в 1944 году на корпусе StuG IV стали монтировать гранатомет, а на люке заряжающего — дистанционно управляемый пулемет MG 34 калибра 7,92 мм.
Наряду с САУ StuG III самоходные орудия StuG IV состояли на вооружении штурмовых и противотанковых подразделений вермахта до самого окончания войны. В марте 1945 года в войсках оставались еще 564 машины этого типа, хотя общий выпуск самоходок был ограничен в пользу новой противотанковой САУ «Ягдпанцер» IV.
Всего было построено около 1500 штурмовых артиллерийских установок StuG IV.
Тактико-технические данные
Обозначение: StuG IV
Тип: штурмовая САУ
Экипаж, чел.: 4
Боевой вес, т: 23,2
Длина, м: 6,72
Ширина, м: 2,95
Высота, м: 2,22
Вооружение: 75-мм пушка Stuk 40, 7,92-мм пулемет MG 34
Двигатель: «Майбах» мощностью 300 л. с.
Максимальная скорость, км/ч: 38
Запас хода, км: 210

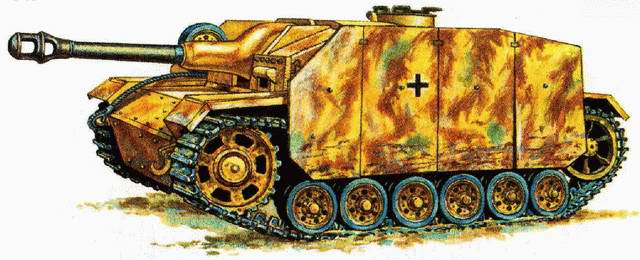

StuH 42
В начальный период Второй мировой войны немцы располагали единственной крупносерийной САУ StuG III, применявшейся для поддержки пехоты в наступлении. На Восточном фронте этим самоходкам пришлось иметь дело с советскими танками, и сразу же проявилась слабость их короткоствольного 75-мм орудия. Когда Гитлер потребовал более мощного вооружения танков и САУ, в феврале 1942 года была запущена в серию StuG III с длинноствольной противотанковой пушкой Stuk 40. Обозначенная StuG 40, эта машина более успешно выполняла противотанковые функции, но в то же время ее роль в уничтожении живой силы противника и разрушении оборонительных сооружений резко снизилась. Поэтому было решено создать на ее основе новое штурмовое самоходное орудие более крупного калибра. В бронированной рубке установили 105-мм полевую гаубицу leFH 18, и первые 12 таких артиллерийских систем, изготовленных фирмой «Алкетт» в 1942 году, успешно прошли войсковые испытания. Массовый выпуск серийных машин под обозначением StuH 42 начался в марте 1943 года.
Самоходный вариант легкой гаубицы leFH 18 отличался новой компоновкой противооткатных устройств, другим затвором и наличием двухкамерного дульного тормоза. Впрочем, в 1944 году на пехотных САУ StuH 42 дульный тормоз не устанавливался. Боекомплект орудия состоял из 36 выстрелов. Всего до конца войны сборочные цеха покинули 12 самоходок этого типа на базе среднего танка Pz IIIF и 1299 машин на базе танка Pz IIIG.
Наряду с артиллерийскими установками StuG III, самоходные гаубицы StuH 42 состояли на вооружении штурмовых батарей вермахта, в разное время включавших в себя от 6 до 12 САУ. В ходе операции «Цитадель» в немецких войсках находились 455 StuG III и 68 StuH 42, принявших участие в боях под Курском. Самоходки этого типа также использовались в Северной Африке, на Западном фронте и в Италии. 10 апреля 1945 года в подразделениях вермахта насчитывалось еще 132 самоходные гаубицы StuH 42.
