Чтобы установить 88-мм пушку с длиной ствола 71 калибр, двигатель и трансмиссию сместили вперед, что позволило разместить в кормовой части шасси просторное боевое отделение. Крупным недостатком САУ оказалось высокое расположение орудия, в результате чего для рубки пришлось использовать большие листы стали. Удельное давление самоходки на фунт было довольно высоким уже по причине большого веса пушки, и о значительной толщине бронелистов не могло быть и речи. В итоге лобовое бронирование рубки достигало 30 мм, а борта прикрывались бронелистами толщиной 15 мм. Новая противотанковая САУ была принята на вооружение вермахта в ноябре 1942 года. Первоначально она имела название «Хорнисс» («Шершень»), но через год была переименована по личному указанию Гитлера в «Насхорн» («Носорог»). Всего в 1943–1945 годах немецкая промышленность выпустила 494 самоходки этого типа, которые применялись в составе тяжелых противотанковых дивизионов РГК. Благодаря мощному вооружению «Насхорны»
Тактико-технические данные
Обозначение: Nashorn
Тип: противотанковая САУ
Экипаж, чел.: 5
Боевой вес, т: 24,4
Длина, м: 8,64
Ширина, м: 2,95
Высота, м: 2,94
Вооружение: 88-мм пушка Pak 43/1
Двигатель: «Майбах» мощностью 300 л.с.
Максимальная скорость, км/ч: 42
Запас хода, км: 215

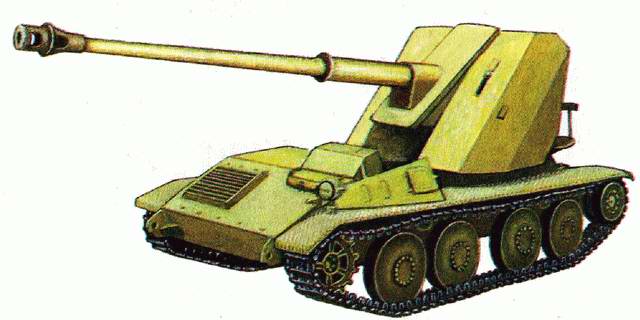

Jgd Pz 38(t)
После успешного применения 88-мм зенитной пушки Flak 18 в боях против тяжелых английских танков в 1940 году немецкое военное командование потребовало создания ее самоходного варианта. Впервые противотанковый вариант 88-мм пушки на самоходном шасси появился на Курской дуге летом 1943 года. Хотя скорость бронебойного снаряда САУ достигла 1035 м/с, скорость движения самой САУ, обозначенной «Фердинанд», составляла 20 км/ч по шоссе, а в реальном бою и того меньше. Новая 88-мм самоходка была изготовлена в 1944 году на базе танка «Пантера». Во всех отношениях «Ягдпантера» оказалась лучшей артиллерийской установкой вермахта, но выпускалась в небольшом количестве, так как мощностей заводов не хватало даже для производства базового танка. Поэтому было принято обычное в таких случаях для немцев решение — установить 88-мм пушку Pak 43/3 на шасси устаревшего чешского танка Pz 38(t) (LT-38). Однако если 75-мм пушка монтировалась на нем без труда, то для тяжелой Pak 43/3 пришлось разработать специальную базу, в конструкции которой использовали лишь силовую установку и модернизированную ходовую часть танка. Двигатель и трансмиссию разместили в передней части машины, топливные баки — в средней, боевой отсек с боекомплектом — в кормовой части. 88-мм пушку расположили на вращающейся тумбе в низкой, открытой сверху и с боков рубке. Таким образом, самоходная установка получила возможность вести круговой обстрел. Заряжалось орудие как с низкой платформы, так и с земли. Щитовое прикрытие вращалось вместе с пушкой и защищало экипаж от пуль и осколков. Скорость передвижения САУ по шоссе достигала 36 км/ч, маневренность и проходимость были признаны хорошими. В целом получилась весьма необычная и легкая самоходка, которая как нельзя лучше подходила для ведения оборонительных боев, а ее конструкция не требовала использования дефицитных узлов и механизмов выпускавшихся танков.
Тактико-технические данные
Обозначение: Jgd Pz 38(t)
Тип: противотанковая САУ
Экипаж, чел.: 4
Боевой вес, т: 11,2
Вооружение: 88-мм пушка Pak 43/3
Бронирование: корпус — 20 мм, бронещит — 5 мм
Двигатель: «Прага» мощностью 125 л.с.
Максимальная скорость, км/ч: 36

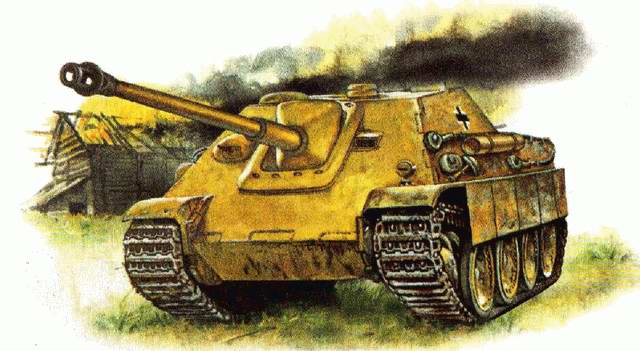

«Ягдпантера»
Одной из самых мощных противотанковых САУ фашистской Германии стала машина, разработанная фирмой «Крупп»
Чтобы упростить переделки базового танка, наклонная лобовая часть корпуса «Пантеры» была продолжена вверх до самой крыши САУ. Пристыкованные к ней боковые стенки тоже имели значительный угол наклона, и даже крыша была выполнена с небольшим наклоном вперед. Толщина лобовых бронелистов составляла 80 мм, бортовых — 50 мм. Пушка Pak 43 с длиной ствола 71 калибр практически делила боевое отделение надвое, делая его достаточно тесным для экипажа. Боекомплект орудия составляли 60 снарядов. В качестве дополнительного вооружения был предусмотрен пулемет калибра 7,92 мм в шаровой установке справа от пушки. Боевой вес машины увеличился по сравнению с танком Pz V почти на полторы тонны, и на ней пришлось установить усовершенствованную коробку передач.
Новая противотанковая артустановка под названием «Ягдпантера» 20 октября 1943 года была представлена Гитлеру и получила благоприятный отзыв. Серийное производство САУ было развернуто на заводах фирмы MIAG в феврале 1944 года, и предполагалось, что ежемесячный выпуск машины этого типа составит 150 единиц. Но, несмотря на то что в конце года к производству самоходки подключилась также фирма MNH, до конца войны были построены всего 392 «Ягдпантеры».
«Ягдпантеры» поступили на вооружение тяжелых истребительно-противотанковых подразделений вермахта и использовались на самых ответственных участках фронта, находясь в распоряжении командования армейскими соединениями. Хотя угол наведения пушки в горизонтальной плоскости составлял всего 11°, «Ягдпантера» за счет хорошей системы управления легко разворачивалась на месте, быстро отыскивая новую цель. Подкалиберный снаряд орудия Pak 43 имел начальную скорость 1130 м/сек и на дистанции 1500 м пробивал броню толщиной 170 мм. В ноябре 1944 года фирма «Крупп» попыталась создать на базе «Пантеры» новую САУ, оснащенную 128-мм пушкой, но эти работы не вышли из стадии эксперимента.
Тактико-технические данные
Обозначение: Jagdpanther
Тип: противотанковая САУ
Экипаж, чел.: 5
Боевой вес, т: 46,2
Длина, м: 9,92
Ширина, м: 3,42
Высота, м: 2,72
Вооружение: 88-мм пушка Pak 43, 7,92-мм пулемет MG 34
Двигатель: «Майбах» мощностью 700 л.с.
Максимальная скорость, км/ч: 54
Запас хода, км: 150

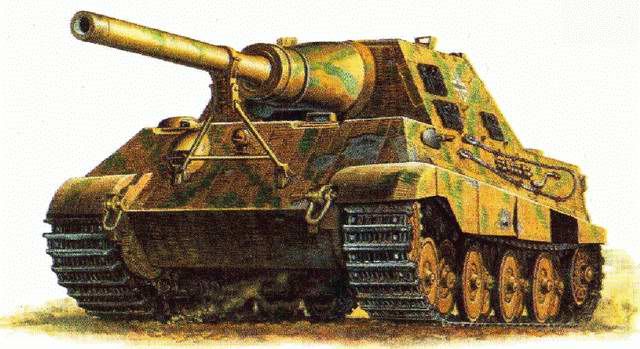

«Ягдтигр»
Практически все немецкие танки в годы Второй мировой войны использовались в качестве базы для создания самоходных артиллерийских установок. Не стал исключением и самый мощный серийный танк вермахта «Тигр» II, на шасси которого разработали противотанковую САУ под названием «Ягдтигр».
Бронелисты громоздкого корпуса «Ягдтигра» устанавливались со значительными углами наклона и имели толщину 80 мм в кормовой и бортовых частях машины. Толщина лобового бронелиста достигала 250 мм. В боевой рубке размещались командир, наводчик и двое заряжающих, обслуживающих 128-мм полуавтоматическую пушку Pak 44 L/55, а также боекомплект из 40 выстрелов раздельного заряжания. В кормовой части рубки имелся люк для загрузки боекомплекта, смены ствола орудия и аварийного выхода экипажа. Механик-водитель и стрелок-радист располагались в отделении управления в передней части корпуса.
«Ягдтигр» разрабатывался фирмой «Штейер-Даймлер-Пух», а его серийное производство было начато в июле 1944 года на заводе «Нибелунген» в австрийском городе Линце. «Ягдтигр» весил около 70 тонн и, как и «Королевский тиф», мог перевозиться по железной дороге только с транспортными узкими гусеницами на специальных платформах. Машина была дорогой и весьма ненадежной в эксплуатации. Большое удельное давление на фунт позволяло ей передвигаться только по хорошим дорогам со скоростью не более 35 км/ч. Естественно, что маневренность «Ягдтигра» оставляла желать лучшего. Тем не менее огневая мощь САУ была достаточно высокой. Самые тяжелые серийные самоходки Второй мировой войны, «Ягдтифы» могли поражать вражеские танки на дальности 2500 м. Первый батальон самоходных установок этого типа получил боевое крещение в марте 1945 года, отражая наступление англо-американских союзников. Подобно «Королевским тиграм», «Ягдтигры» использовались небольшими группами, обеспечивая поддержку пехоты на поле боя.
