– в режиме РДП…8500 (9)
– экономическая подводная
под АБ…350 (3.5)
– экономическая подводная
при работе ЭУ MESMA…940 (4)
Вооружение Торпедно-ракетное:
– число х калибр ТА, мм…4 х 533
– боезапас ракет и торпед…20
– тип ракет… ПКР "SM 39 Exocet" (Франция) -тип торпед…ECAN F17Mod2(Франция)
– тип мин, принимаемых
взамен торпед и КР… "Stonefist"
Радиоэлектронное:
– тип АСБУ…SUBTICS
– тип ГАК…TSM2233C
комплектом из шести ГАС
– система электронного
противодействия…ARUR, ARUD
– тип РЛС…Thomson-CSF DRUA, СОРС
– тип перископов… ф "Sopelem" St 95

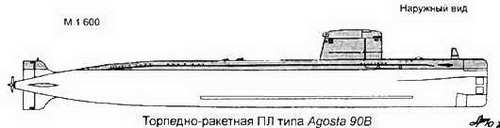

ПЛ Agosta 90В -третья ПЛ типа Agosta 90 (см. ПЛ типа Agosta 90 строящаяся по лицензионному договором между Францией и Пакистаном), отличающаяся от первых двух наличием анаэробной вспомогательной типа MESMA*. ПЛ будет построена по французскому проекту на верфи в Пакистане при технической помощи Франции.
ЭУ MESMA является замкнутой системой, включающей парогенератор и паровую турбину, вращающую электрический генератор. Топливом для ЭУ служит этанол, окислителем - кислород, хранящийся на ПЛ в сжиженном виде в изотермической цистерне. Часть образующегося при горении углекислого газа сбрасывается за борт, другая часть - смешивается с кислородом. Запасов кислорода и этанола хватает на 235 часов подводного хода со скоростью 4 узла. Созданная французскими специалистами энергоустановка MESMA была испытана в 1998 г. В 2000 г. блок установки в лодочном исполнении намечалось доставить из Франции в Пакистан на строящуюся третью ПЛ типа Agosta 90В. Затем блоками установки этого типа будут оснащены ранее построенные с ДЭУ две ПЛ типа Khalid (Agosta 90). Для этого потребуется врезка в ПК 8-10 м дополнительной секции. Водоизмещение ПЛ при этом возрастет примерно на 200 т.
* Moduled Energic Sous-Marine Autonomie
Торпедно-ракетные ПЛ типа Khalid {Agosta 90)
Основные ТТХ
Водоизмещение, т:
– надводное… 1570
– подводное…1760
Длина наибольшая, м…67,6
Ширина корпуса наибольшая, м…6,8
Осадка средняя, м…5,4
Запас плавучести, %… 12
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, оперативная, м…350
Автономность, сут…45
Экипаж, чел…36
(7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…2 х 1250
– число х мощность (тип)
дизелей в составе ДГ л.с…2 х 1800 ("SEMT-Pielstick 16PA4V185 VG")
– число, тип и мощность
главного ГЭД, л.с…1 х4600
– число х мощность ЭД эх, л.с..1x32
– число групп АБ х число
элементов в группе…л…2 х 160
– число гребных валов…1
Скорость полного хода, уз:
– надводная…12
– подводная…20
Дальность плавания (при скорости хода, уз.), мили:
– в режиме РДП…8500 (9)
– экономическая подводная… 350 (3,5)
Вооружение
Торпедное:
– число х калибр ТА, мм…4x533
– боезапас ракет и торпед…20
– тип ракет…ПКР SM-39 "Exocet"
– тип торпед…ECAN F17 Mod 2
–
взамен торпед и ракет…"Stonefist"
Радиоэлектронное:
– тип АСБУ…SUBTICS
– состав ГАС…"Thomson Sintra DSUV22"
(носовая антенна), DUUA 2D (гидролокатор), DUUX 5 (с разнесенными бортовыми антеннами), DSUV 62А (протяженная буксируемая антенна).
– тип навигационных средств…6 PS 40-6/12,
гирокомпас GM5 и LH 92
– тип системы электронного
противодействия…ARUR, ARUD
– тип поисковой РЛС…"Thomson-CSF DRUA"
– тип перископов…ф. "Sopelem ST-95 и J-95"
В соответствии с лицензионным договором между Францией и Пакистаном первая ПЛ типа Khalid была построена по улучшенному французскому проекту ПЛ типа Agosta на верфи во Франции, вторая -строится на верфи в Пакистане при технической помощи Франции.
Контракт на постройку для ВМС Пакистана трех ДПЛ типа Agosta 90 стоимостью 950 млн. дол. был заключен c"DCN International" в сентябре 1994г. В 1999г. головная АЛЛ Khalid вошла в состав ВМС Пакистана. От французских ПЛ типа Agosta новые пакистанские ПЛ отличаются новой АСБУ, пониженной шумностью и меньшей численностью экипажа (36 чел. вместо 54 чел.) Кроме того ПЛ типа Khalid вооружены французскими ПКР "Exocet". Другие, ранее построенные ДПЛ ВМС Пакистана имеют в составе вооружения ПКР "Sub-Harpoon" американского производства.
В проекте сохранена двухкорпусная архитектура предыдущей модификации ПЛ типа Agosta - Agosta 70 (тип Hashmat) ВМС Пакистана. ПК корпус ПЛ выполнен из стали HLES 80, что позволило увеличить максимальную глубину погружения с 300 до 320 м.
Торпедно-ракетные ПЛ типа Hashmat {Agosta)
Основные ТТХ
Водоизмещение, т:
– надводное…1510
– подводное…1760
Длина наибольшая, м…67,6
Ширина корпуса наибольшая, м… 6 8
Осадка средняя, м…5,4
Запас плавучести, %…17
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения оперативная, м…320
Автономность, сут…45
Экипаж, чел…54 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ кВт…2 х 1250
– число х мощность (тип)
дизелей в составе ДГ л.с…2 х 1800 ("SEMT-Pielstick 16PA4V 185 VG")
– ЧИСЛО X мощность
главного ГЭД, л.с… 1 х 4600
– число и мощность ЭД эх, л.с…1x31
– число гребных валов…1
Скорость полного хода, уз:
– надводная…12
– подводная…20
Дальность плавания (при скорости, уз.), мили:
– в режиме РДП…8500 (9)
– экономическая подводная…350(3,5)
Вооружение Торпедное:
– число х калибр ТА, мм… 4x533
– боезапас торпед и ракет…20
