– тип ракет…ПКР "Sub-Harpoon"
– тип торпед…ЕС AN L5 Mod 3
и ECAN F17 Mod2
– число мин, принимаемых
взамен торпед и ракет…36
Радиоэлектронное:
– тип СБУ…DLA2A
– состав ГАС. "Thomson Sintra DSUV2H"
(носовая антенна), DUUA 2D (гидролокатор), DUUG6(OrC), DUUX 2А (с разнесенными бортовыми антеннами), DSUV 62А (протяженная буксируемая антенна).
– тип системы электронного
противодействия…ARUR, ARUD
– тип поисковой РЛС…"Thomson-CSF DRUA"
Торпедно-ракетная ПЛ Hashmat
Основные ТТХ
Водоизмещение, т:
– надводное…869
– подводное…1043
Длина наибольшая, м…57,8
Ширина корпуса наибольшая, м…6,8
Осадка средняя, м…4,6
Запас плавучести, %…ок.17
Архитектурно-конструктивный тип…полуторакорпусная
Глубина погружения оперативная, м…300
Автономность, сут…30
Экипаж, чел…45 (5 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…2 х 850
– число х мощность (тип)
дизелей в составе ДГ, л.с…2 х 850 ("SEMT-Pielstick
12PA4V185);
– число, тип и мощность ГЭД, л.с…2 х 1300/800*
– число гребных валов…2
– число групп АБ х число
элементов в группе..2x80
Запас топлива, т…90
Скорость полного хода, уз:
– надводная…13
– подводная…15,5
– в режиме РДП…10
Дальность плавания (при скорости хода, уз), мили: -надводная…2710(12,5)
– подводная…300 (3)
– в режиме РДП…3000 (10)
или 4300 (7,5)
* Мощность форсажная/продолжительная.
Вооружение
Ракетно-торпедное:
– число х калибр ТА в ПК, мм…8 х 550
– число х калибр забортных ТА, мм…4 х 550
– боезапас ракет и торпед…12
– тип ракет…ПКР UGM-84 "Sub-Harpoon"
– тип торпед…Е15, ECAN L5 Mod3
– число и тип мин принимаемых взамен торпед…12 "Stonefish"
Радиоэлектронное:
– тип ГАС:…ГАС DUUA-1 (активно-пассивная)
ШПС DSUV-1 (с носовой антенной)
– тип РЛС…"Thomson Sintra CSF DRUA31"
(навигац.). ARUD (СОРС)
– навигационные системы
(состав)…системы радионавигации
DECCA и "Loran", 2 эхолота.
гидрокомпас, лаг, автопрокладчик

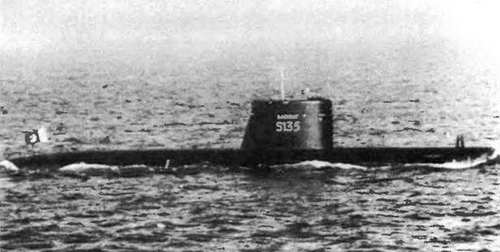

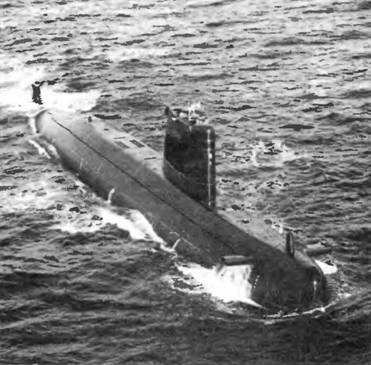

ДПЛ типа Hangor целом подобны ПЛ типа Daphne, построенным во Франции для Португалии и Южной Африки, а также Daphne испанской постройки.
ПЛ S 131 Hangor была тяжело повреждена в сентябре 1990 г., отремонтирована и вновь вошла в состав флота в 1992 г.
(Более подробно о конструкции ПЛ типа Daphne см. ПЛ типа Delfin ВМС Испании).
Перу
Торпедные ПЛ типа Casma (тип 209/1200)
Основные ТТХ
Водоизмещение, т:
– надводное…1185
– подводное…1290
Длина наибольшая, м…56
Ширина корпуса наибольшая, м…6,2
Осадка средняя, м…5.5
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения, оперативная, м…250
Автономность, сут…50
Экипаж, чел…31-35 (5 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…4 х 405
– число х мощность (тип)
дизелей в составе ДГ, л.с…4 х 600
(MTU 12V493AZ80 GA31L)
– число х мощность ГЭД, л.с…1 х 4600
– число гребных валов…1
– число групп тип АБ х число
элементов в группе…4 х 120
(ф. "Hagen VARTA")
Скорость полного хода, уз:
– надводная…11
– подводная…21,5
Дальность плавания (при скорости, уз.), мили:
– надводная…8200 (8)
– экономическая подводная…240 (8)
Вооружение
Торпедное:
– число х калибр ТА, мм…8x533
– боезапас торпед…14
– тип торпед…А184 ("Whitehead")
Радиоэлектронное:
– тип СБУ…"Sepa Mk 3" или
"Signal Sinbad М8/24"
– состав ГАК…ГАС CSU 3 ("Atlas Elektronik")
с трактами ШП, ЭП, ОГС; ГАС DUUX 2С ('Thomson Sintra") или PRS3 ("Atlas Elektronik)
– тип РЛС…"Thomson-CSF Calypso"
(навигац.), СОРС
Строительство для перуанских ВМС германских экспортных ДПЛ типа 209/1200 осуществлялось на верфях HDW в Киле в два этапа. Первые две ПЛ были переданы Перу в 1974-1975 гг., остальные четыре корабля - в 1980-1983 гг Технический облик и основные ТТХ этих ПЛ в целом такие же как у ДПЛ германской постройки типа 209/1200, экспортируемых в Аргентину, Колумбию и др. страны.
После вступления в строй ПЛ типа Casma проходили ремонты, в ходе которых были заменены торпеды типа SST-4 на А184, установлены новые приборы управления торпедной стрельбой пр.
