В настоящее время боевом составе флота находятся четыре ПЛ из шести. ПЛ Islay и Arica 70-х годов постройки находятся в резерве.

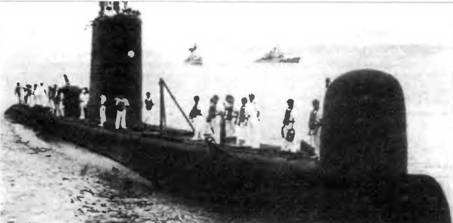

Торпедная ПЛ Antofagasta

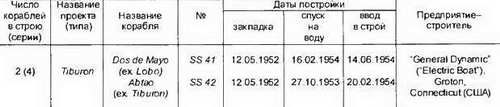

Торпедные ПЛ типа Abtao (тип Mackerel)

Основные

ТТХ

Водоизмещение, т:

– надводное…825

– подводное…1400

Длина наибольшая, м… 71,4

Ширина корпуса наибольшая, м…6,7

Осадка средняя, м…4,3

Архитектурно-конструктивный тип… двухкорпусная

Глубина погружения, м…120

Экипаж, чел…40

Энергетическая установка:

– тип…ДЭУ

– число х мощность (тип) дизелей, л.с…2 х 1750

(G. М. 12-278А)

– мощность генератора, кВт…60

– число, х мощность ГЭД, л. с…2 х 1200

– число гребных валов…2

Запас топлива, т…40

Скорость полного хода, уз:

– надводная…16

– подводная…10

Дальность плавания (при скорости хода, уз), мили:

– надводная…5000(10)

Вооружение Торпедное:

– число х калибр ТА, мм…6x533

– боезапас торпед…14

– тип торпед…МТ37СиМГ14

Артиллерийское:

– число х калибр АУ, мм…1 х 127

– тип ГАК…EDO 1102/1105

– тип РЛС…SS-2A (навигационная), СОРС

Единственные в мире ПЛ с артиллерийским вооружением, являются модификацией американских ДПЛ типов Marlin и Bonita.

Вся серия насчитывала 4 корабля, которые и вступили в строй в 1954-1957 гг. В резерве с 1990 г. и 1993 гг., соответственно. В отличие от прототипа имеют, обводы легкого корпуса, оптимизированные для подводного плавания. АБ увеличенной емкости, более экономичные дизели и ГЭД, устройство РДП и более совершенные ГАС и РЛС ПЛ предназначены для действий в прибрежной зоне. Оружие используется для полицейских функций.

В архитектурно-конструктивном плане это двухкор-пусные ПЛ с ПК, разделенным прочными переборками на шесть отсеков. В междубортном пространстве расположены ЦГБ, продувание которых обеспечивает ПЛ запас плавучести составляющий 28% от величины надводного водоизмещения. Неоднократно модернизировались: установлены новые АБ, модернизировано электрооборудование и другие системы. В 1980 г. установлен ГАК 1102/1105 ф. "Edo", представляющий собой улучшенную модификацию ГАК BQA-1A/BQR-3. Основная носовая антенна размещена в большом обтекателе на верхней палубе в носовой части ПЛ.

Немодернизированные ПЛ Angamos (SS 43, ex.
– Atun) и Iguique (SS 44, ex.
– Merlin) были исключены из состава флота соответственно в 1990 и 1993 гг.

Польша

Торпедная ПЛ Orzel (проект 877Э)*

Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000".

Основные ТТХ*

Водоизмещение, т:

– надводное…2300

– полное подводное…3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6,2

Архитектурно-конструктивный тип… двухкорпусная

Глубина погружения, м…300

Автономность, сут… 45

Экипаж, чел…52

Энергетическая установка:

– тип…ДЭУ с полным

электродвижением

– число х мощность ДГ, кВт…2x1000

– число х мощность

главного ГЭД, л.с…1 х 5500

– число х мощность ГЭД эх, л.с…1 х190 (на

линии вала)

– число гребных валов…1

– тип движителя…малошумный ГВ

– число групп АБ х число

элементов в группе…2 х 120

– число х мощность РСД, л.с…2 х 102 (водомет)

Скорость полного хода, уз:

– надводная…10

– подводная…17

Дальность плавания (при скорости хода уз), мили:

– в режиме РДП…6000 (7)

– подводная экономическая…400 (3)

Вооружение

Торпедное:

– число х калибр ТА, мм…6x533

– торпедный боезапас…18

– тип торпед…ТЭСТ-71,53-65, 53-56ВА, СЭТ-53

– число мин, принимаемых

взамен торпед…24

Радиоэлектронное.

– тип БИУС…МВУ-110Э

– тип ГАК…МГК-400

– тип РЛС…МРП-25

ПЛ Orzel- первая из намечавшейся серии ДПЛ проекта 8773, которые предназначались для поставок в страны Варшавского договора. ПЛ проекта 8773 является экспортной модификацией ДПЛ проекта 877, строившихся для ВМФ СССР с 1980 г., и отличается от базовой ПЛ составом вооружения и средств защиты. ДПЛ Orzel, по сравнению с ДПЛ проекта 641, также находящихся в составе польских ВМС, обладают более совершенным торпедным оружием и РЭВ и является более скоростной, маневренной и менее шумной. ПЛ Orzel базируется на Гдыню. По мнению командования ВМС Польши, ПЛ Orzel для действий в операционной зоне польского флота является избыточной по ряду элементов таких как главные размерения, водоизмещение и др. Возможно поэтому, в иностранной печати появились сообщения о намерении США приобрести у Польши эту ПЛ для использования в учебно-тренировочных целях.

* Поданным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота 1996-1997". М., АОЗТ "Военный парад", 1996 г. "Jane's Fighting Ships 1999-2000".

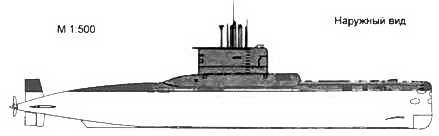

Торпедная ПЛ Orzel
