Буду электротехником

Якобсон Авсей Хананович

Много интересного он нам рассказал. Мы поняли, что почти все машины и агрегаты электростанции ра­ботают и управляются автоматически, без непосред­ственного участия людей.

Но и для людей имеется много дел. Они зани­маются ремонтом оборудования, усовершенствова­нием отдельных устройств и механизмов, монтажом новых агрегатов и линий.

И все это делается для того, чтобы добиться еще большей надежности работы электростанции и еще лучше использовать ее мощность при наимень­шей затрате топлива, материалов и человеческого труда.

И, оказывается, каждая

такая электростанция ра­ботает не в одиночку. Ей помогают многие другие, соседние и отдаленные. Все они связаны между собой с помощью высоковольтных линий электропередач в «кольцевые» энергетические системы. В недалеком будущем все эти системы «подадут друг другу руки» и объединятся в единую мощную энергетическую систему нашей страны. Уже в наши дни миллионы километров самых различных проводов опоясывают и пересекают территорию Советского Союза в разных направлениях, неся людям замечательную энергию и свет.

И обслуживает эту великую сеть большой отряд электриков. Они монтируют электростанции, прокла­дывают гигантские воздушные и кабельные линии, электрифицируют железнодорожные магистрали, го­рода и села, заводы и совхозы.

— Трудно перечислить все электротехнические специальности,— закончил свой рассказ инженер.—

Но всех наших электриков объединяет твердое зна­ние законов электротехники и умение работать само­стоятельно.

Возвращаясь домой после этой экскурсии, я думал: «Какая прекраснаяспециальность—элек­трик».

И я решил так работать и учиться, чтобы стать настоящим мастером электротехники.

ПРИЛОЖЕНИЯ

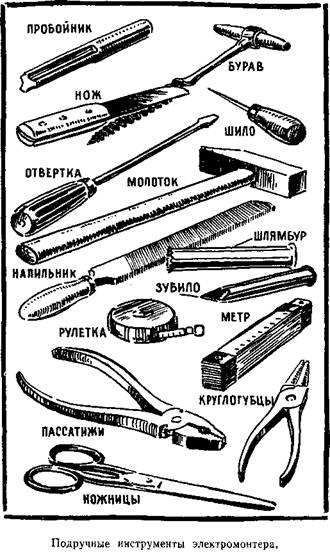

ИНСТРУМЕНТЫ ЭЛЕКТРОМОНТЕРА

Каждому электромонтеру необходимы следующие инструменты: рулетка, складной метр, шнурок, отвес, уровень, разные отвертки, монтерский нож, пассати­жи или плоскогубцы, острогубцы-кусачки или бокорезы, круглогубцы, молоток, зубило, монтерское шило.

Кроме того, бригада электромонтеров должна иметь трехперый пробойник, шлямбур, скарпель, гипсовку, мастерок, контрольные лампы, паяльники и паяльные лампы.

ПОРЯДОК МОНТАЖА ПРОВОДКИ

Работу по монтажу проводки подразделяют на шесть периодов:

1й— подготовительный: ознакомление, составле­ние схемы.

2й—разметка.На стенах и потолках мелом раз­мечают места, где должны быть установлены лампы, выключатели и штепсельные розетки. После этого размечают места

прокладки линий и прохода прово­дов через стены.

3й— заготовка: установка роликов, подготовка борозд и отверстий.

4й — прокладка линий.

5й— сборка схемы: выполнение соединений и от­ветвлений проводов, установка и присоединение ар­матуры, закрепление проводов.

5й — проверка схемы в действии.

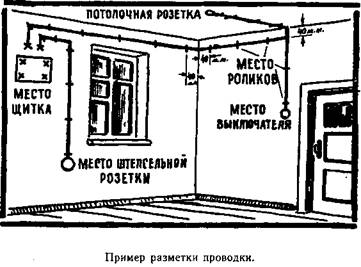

РАЗМЕТКА ПРОВОДКИ

Разметку делают после того, как оштукатурены стены и потолки, но до побелки. Для разметки линий используют специальные приспособления. Если их нет, применяют натертый мелом шнурок и отвес.

Вначале размечают места установки ламп, выклю­чателей и штепсельных розеток. Затем намечают линии проводки, места проходов через стены, точки установ­ки конечных, угловых и промежуточных роликов.

Разметку для центральной потолочной лампы де­лают так: по полу проводят мелом диагонали. После этого в точку пересечения диагоналей с потолка опу­скают отвес и таким образом находят место уста­новки потолочной розетки.

Расстояние между соседними роликами линии на

стене должно быть не более 800 миллиметров , а на потолке — не более 1000 миллиметров . Расстояние от пола до места установки выключателя выбирают в пределах от 1400 до 1700 миллиметров .

Штепсельную розетку размещают на высоте не более 1000 миллиметров и не ниже 300 миллиметров от пола.

Выключатель помещают так, чтобы его не загора­живала открывающаяся дверь.

КАК УКРЕПЛЯТЬ РОЛИКИ И РОЗЕТКИ

На деревянных стенах и потолках ролики и розет­ки крепят шурупами. На кирпичных и бетонных сте­нах их устанавливают на спиралях, закрепах, дюбе­лях, а также при помощи отрезков хлорвиниловых трубок. Отверстия пробивают зубилом, трехперым пробойником или просвер­ливают электродрелью.

Для каждой спирали сначала про­бивают отверстие глубиной 40 милли­метров, смачивают его водой и вводят в отверстие раствор алебастра. Только после этого вставляют спираль с шуру­пом.

Чтобы шуруп легко поворачивался в спирали, после начального затверде­вания алебастра шуруп поворачивают на два оборота.

Детали можно привинчивать к спиралям не рань­ше, чем через 40 минут после их установки.

Закрепы для роликов удобно применять для стен и потолков из сухой штукатурки. Для установки за­крепа высверливают в стене (или потолке) отверстие с таким расчетом, чтобы закреп плотно в него входил. Чтобы прикрепить ролики или деревянные розетки при помощи отрезков хлорвиниловых трубок, в стене (или потолке) пробивают (или просверливают) от­верстие, вставляют в него отрезок хлорвиниловой трубки и привертывают шурупом ролик или деревян­ную розетку.
