Буду электротехником

Якобсон Авсей Хананович

КАК СДЕЛАТЬ РАСТВОР АЛЕБАСТРА ИЛИ ЦЕМЕНТА

Порошок алебастра подсыпают в воду, налитую в гипсовку, и помешивают раствор мастерком, пока он не загустеет и не будет похож на сметану. Раствор заготовляют в таком количестве, чтобы его можно было весь использовать за 6—8 минут.

По сравнению с алебастром цемент является бо­лее прочным вяжущим веществом. Для получения

це­ментного раствора одну часть цемента смешивают с двумя-тремя частями чистого песка. Затем в эту смесь добавляют воду, пока не получится густая масса. Цемент затвердевает медленнее алебастра.

ПРОВОДКА ПРОВОДОМ ПРД

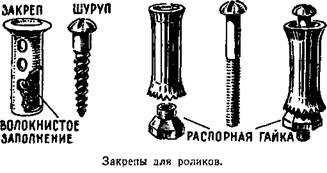

Проводка из провода ПРД называется шнуровой и применяется только в сухих отапливаемых помеще­ниях. Провод ПРД укрепляется на роликах,

Для прохода линии в кирпичной или бетонной сте­не высверливают электродрелью или пробивают шлямбуром отверстие; в деревянной стене отверстия провертывают буравом.

В проходе стены провод заключают в отрезок ре­зиновой трубки. С обеих сторон трубки надевают фарфоровые втулки и заделывают их раствором але­бастра.

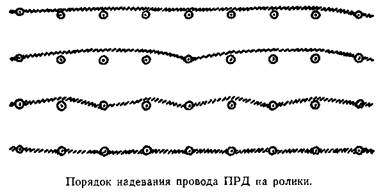

Проводку из провода ПРД начинают с его отмотки от бухты. Затем отмеривают и отрезают концы про­вода основного участка линии и ответвлений. Один конец провода основного участка надо привязать хлопчатобумажной тесьмой или тонким шпагатом к крайнему ролику с одной из сторон линии. После это­го провод подтягивают вдоль намеченной линии и от­мечают на нем места ответвлений. При необходимо­сти в провод вплетают дополнительные жилы. Потом присоединяют все ответвления. Затем в определенной последовательности надевают провод на ролики.

Провод привязывают к роликам в определенных точках линии: на ответвлениях, на концевых и угло­вых роликах, на переходах с потолка на стену. На промежуточных роликах провод не привязывают. Узлы завязок помещают под проводом.

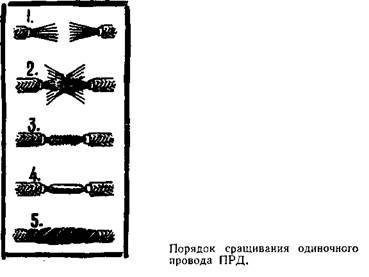

СРАЩИВАНИЕ ОДИНОЧНОГО ПРОВОДА ПРД

Сращивание одиночного провода ПРД делится на не­сколько операций:

1. Очищают ножом изоля­цию на концах провода и раз­водят его жилки.

2. Соединяют концы прово­дов.

3. Закручивают жилки про­вода рукой.

4. Закручивают жилки про­вода плоскогубцами и запаи­вают место соединения.

5. Обматывают место со­единения лентой в два слоя.

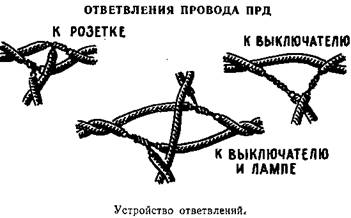

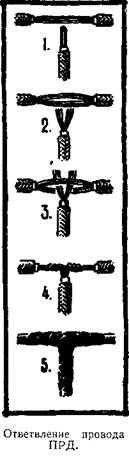

ОТВЕТВЛЕНИЕ ОДИНОЧНОГО ПРОВОДА ПРД

Чтобы сделать ответвление одиночного провода ПРД, по­ступают так:

1. Счищают ножом изоля­цию.

2. Раздвигают жилки про­вода.

3. Вставляют провод от­ветвления в основной.

4. Закручивают жилки про­вода

ответвления и запаивают место соединения.

5. Обматывают место со­единения изоляционной лентой.

СРАЩИВАНИЕ ПРОВОДА ПРД

Провод ПРД сращивают так:

1. Концы шнура обрезают и очищают, как пока­зано на рисунке. Один конец провода должен быть длиннее другого на 40 миллиметров .

2. Жилы проводов плотно закручивают и запаи­вают места соединений.

3. Каждый провод отдельно обматывают изоля­ционной лентой.

4. Оба провода тщательно закручивают, чтобы место соединения ничем не отличалось по внешнему виду.

ПРИМЕРЫ ОБХОДА И ПЕРЕСЕЧЕНИЯ

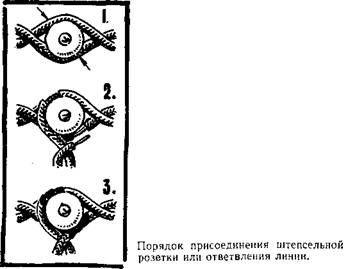

КАК ПРИСОЕДИНИТЬ ШТЕПСЕЛЬНУЮ РОЗЕТКУ И СДЕЛАТЬ ОТВЕТВЛЕНИЕ

ЛИНИИ

Для этого надо:

1. Шнур снять с ролика и в ме­стах, отмеченных стрелками, очи­стить провод от изоляции.

2. Концы шнура ответвления присоединить к основной линии. Запаять место соединения.

3. Места соединения обмотать изоляционной лентой, надеть шнур на ролики и привязать его.

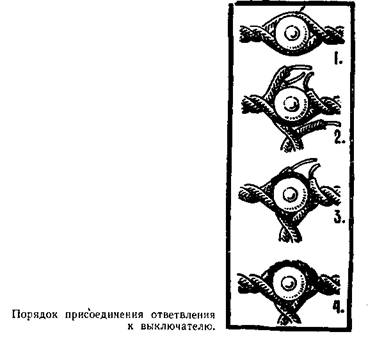

ОТВЕТВЛЕНИЕ ШНУРА К ВЫКЛЮЧАТЕЛЮ

Чтобы сделать ответвление шну­ра к выключателю, необходимо:

1. Шнур линии снять с ролика и разрезать один провод в месте, обозначенном стрелкой. Концы провода очистить от изоляции.

2. Концы проводов подготовить для подключения выключателя. Один из них должен быть длиннее другого.

3. Сделать необходимые соеди­нения и обмотать места соедине­ний изоляционной лентой.

4. На ролик надеть шнур и привязать его.

НАТЯГИВАНИЕ ПРОВОДА ПРД

пайка проводов
