Клиническая эхокардиография

Шиллер Нелсон

Обязательными условиями допплеровского исследования диастолической функции ЛЖ являются: наличие у больного синусового ритма, отсутствие митрального стеноза или выраженной митральной или аортальной недостаточности. При частоте сердечных сокращений, превышающей 90—100 мин ^–1, оба пика сливаются, затрудняя анализ допплеровской записи или делая его невозможным (рис. 5.6). Чаще всего для оценки диастолической функции ЛЖ исследуют следующие параметры допплеровского трансмитрального кровотока: максимальные скорости раннего пика [М ₁] и систолы предсердия [М ₂], площади под кривыми раннего диастолического наполнения и систолы предсердия [Е] и [А], время изоволюметрического расслабления ЛЖ [IVRT]. Для определения времени изоволюметрического расслабления ЛЖ производится одновременная регистрация кровотока в выносящем тракте ЛЖ и трансмитрального кровотока (рис. 5.7).

Время между окончанием кровотока в выносящем тракте и началом кровотока в приносящем тракте — это время изоволюметрического расслабления. В норме в покое оно составляет 60—70 мс.

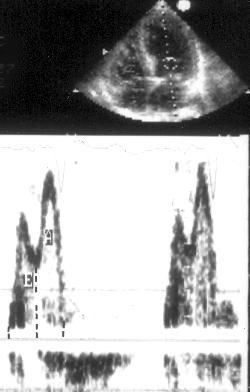

Рисунок 5.6.Эффект частоты сердечных сокращений на исследование диастолического наполнения левого желудочка. При высокой частоте сердечных сокращений оба пика трансмитрального кровотока сливаются, затрудняя исследование или делая его невозможным. Частота сердечных сокращений в данном случае равна 95 мин ^–1. Е — кровоток раннего диастолического наполнения левого желудочка, А — кровоток во время систолы предсердий.

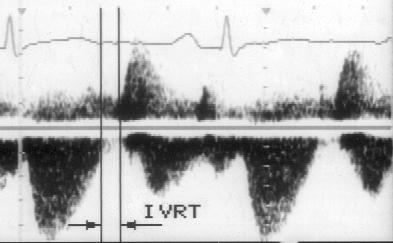

Рисунок 5.7.Измерение времени изоволюметрического расслабления левого желудочка: одновременная регистрация аортального и трансмитрального кровотока в постоянно-волновом режиме из апикального доступа. Время изоволюметрического расслабления левого желудочка измеряется величиной промежутка от момента окончания аортального до начала трансмитрального кровотока на допплеровском спектре. IVRT — время изоволюметрического расслабления левого желудочка.

Точные нормы для допплеровских индексов диастолической функции ЛЖ не установлены и не могут быть установлены. С возрастом у людей со здоровым сердцем происходит уменьшение доли кровотока в раннюю фазу диастолического наполнения ЛЖ. Кроме того, на параметры трансмитрального кровотока влияет положение контрольного объема по отношению к створкам митрального клапана, изменения положения датчика и положения тела больного и фазы дыхания.

В последние годы появилось много работ, посвященных применению допплер-эхокардиографии для исследования диастолической функции ЛЖ при отдельных заболеваниях: при артериальной гипертонии, гипертрофической кардиомиопатии, дилатационной кардиомиопатии, ишемической болезни сердца, констриктивном перикардите, экссудативном перикардитах, амилоидозе сердца. При ишемической болезни сердца изучались изменения диастолической функции ЛЖ, происходящие под действием как необратимых факторов (у больных с постинфарктным кардиосклерозом и острым инфарктом миокарда), так и преходящей ишемии (во время нагрузочных проб, ангиопластики).

Фундаментальное исследование диастолического наполнения ЛЖ при различных заболеваниях миокарда методом допплер-эхокардиографии провели Appleton с соавторами в 1988 году [3]. У 70 пациентов с заболеваниями миокарда и 30 здоровых людей производилось допплеровское исследование трансмитрального кровотока одновременно с катетеризацией полостей сердца до и после рентгеноконтрастной вентрикулографии. Было обнаружено, что у большинства больных трансмитральный кровоток отличался от нормального. Авторы выделили два типа нарушенного трансмитрального кровотока: 1) характеризующийся преобладанием кровотока во время предсердной систолы, 2) «псевдонормальный», или «рестриктивный». Первый тип соответствует начальному нарушению диастолического наполнения ЛЖ. Этот тип нарушения трансмитрального кровотока характеризуется удлинением периода изоволюметрического расслабления ЛЖ, снижением скорости и объема раннего диастолического кровотока, увеличением кровотока во время предсердной систолы (рис. 5.5B). Другими словами, происходит перераспределение трансмитрального кровотока: большая часть крови поступает в ЛЖ во время систолы предсердия. Заметим, что хотя преобладание кровотока во время предсердной систолы и свидетельствует о нарушении податливости [compliance] ЛЖ, конечно-диастолическое давление в ЛЖ при этом остается на нормальном уровне.

При дальнейшем прогрессировании заболевания происходит «псевдонормализация» диастолического наполнения ЛЖ. Переход к «псевдонормальному» (или «рестриктивному») типу диастолического наполнения ЛЖ ассоциируется с повышением давления в левом предсердии: при этом возрастает градиент давления между левыми отделами сердца в начале диастолы. Это приводит к увеличению скорости кровенаполнения в раннюю фазу диастолы (рис. 5.5C). От нормального трансмитрального кровотока «рестриктивный» отличается укороченным временем изоволюметрического расслабления, быстрым падением скорости раннего диастолического наполнения, почти полным отсутствием кровотока во время предсердной систолы. Такой тип трансмитрального кровотока

ассоциируется с высоким конечно-диастолическим давлением в ЛЖ [4].

Представление о диастолическом наполнении ЛЖ можно получить с помощью цветного допплеровского сканирования. Этот метод позволяет одновременно исследовать направление кровотока в ЛЖ, в левом предсердии и легочных венах. На рис. 17.2 представлен кровоток, который регистрируется у пациентов, имеющих нормальный или повышенный сердечный выброс. Красный цвет в легочных венах, левом предсердии и желудочке говорит о том, что кровоток в них одновременно происходит в одном направлении — в сторону верхушки ЛЖ. При низком сердечном выбросе диастолический кровоток в легочных венах, левом предсердии и желудочке выглядит иначе: он осуществляется как бы короткими толчками из одного отдела в другой.

Варианты диастолического наполнения ЛЖ не являются чем-то застывшим, свойственным данному больному или виду поражения миокарда. Диастолическое наполнение ЛЖ может изменяться по мере прогрессирования заболевания или под влиянием лечения.

Ишемическая болезнь сердца и связанная с ней патология левого желудочка

Ишемия миокарда вызывает локальные нарушения сократимости ЛЖ, нарушения глобальной диастолической и систолической функции ЛЖ. При хронической ишемической болезни сердца наибольшее прогностическое значение имеют два фактора: выраженность поражения коронарных артерий и глобальная систолическая функция левого желудочка. При трансторакальном эхокардиографическом исследовании можно судить о коронарной анатомии, как правило, только косвенным образом: лишь у небольшого числа пациентов визуализируются проксимальные участки коронарных артерий (рис. 2.7, 5.8). С недавнего времени для визуализации коронарных артерий и изучения коронарного кровотока начали применять чреспищеводное исследование [252, 254] (рис. 17.5, 17.6, 17.7). Однако этот метод пока не получил широкого практического применения для изучения коронарной анатомии. О методах оценки глобальной сократимости ЛЖ говорилось выше. Эхокардиографическое исследование, проведенное в покое, строго говоря, — не метод диагностики ишемической болезни сердца. О применении эхокардиографии в сочетании с нагрузочными пробами речь пойдет ниже, в главе «Стресс-эхокардиография».

Рисунок 5.8.Аневризматическое расширение ствола левой коронарной артерии: парастернальная короткая ось на уровне аортального клапана. Ao — корень аорты, LCA — ствол левой коронарной артерии, PA — легочная артерия, RVOT — выносящий тракт правого желудочка.

Несмотря на упомянутые ограничения, эхокардиографическое исследование в покое, дает ценную информацию при ишемической болезни сердца. Боль в грудной клетке может быть сердечного или несердечного происхождения. Распознавание ишемии миокарда в качестве причины боли в грудной клетке имеет принципиальное значение для дальнейшего ведения пациентов как при амбулаторном исследовании, так и при поступлении их в блок интенсивной терапии. Отсутствие нарушений локальной сократимости ЛЖ во время болей в грудной клетке практически исключает ишемию или инфаркт миокарда в качестве причины болей (при хорошей визуализации сердца).

Локальную сократимость ЛЖ оценивают при двумерном эхокардиографическом исследовании, проводимом из различных позиций: чаще всего это парастернальные позиции длинной оси ЛЖ и короткой оси на уровне митрального клапана и апикальные позиции двух- и четырехкамерного сердца (рис. 4.2). Для визуализации задне-базальных отделов ЛЖ применяется также апикальная позиция четырехкамерного сердца с отклонением плоскости сканирования книзу (рис. 2.12). При оценке локальной сократимости ЛЖ необходимо визуализировать как можно лучше эндокард в исследуемой области. Для принятия решения о том, нарушена локальная сократимость ЛЖ или не нарушена, следует учитывать как движение миокарда исследуемой области, так и степень его утолщения. Кроме того, следует сравнивать локальную сократимость различных сегментов ЛЖ, исследовать эхо-структуру ткани миокарда в исследуемой области. Нельзя полагаться только на оценку движения миокарда: нарушения внутрижелудочковой проводимости, синдром предвозбуждения желудочков, электростимуляция правого желудочка сопровождаются асинхронным сокращением различных сегментов ЛЖ, поэтому эти состояния затрудняют оценку локальной сократимости ЛЖ. Затрудняет ее и парадоксальное движение межжелудочковой перегородки, наблюдаемое, например, при объемной перегрузке правого желудочка. Нарушения локальной сократимости ЛЖ описывают в следующих терминах: гипокинезия, акинезия, дискинезия. Гипокинезия означает снижение амплитуды движения и утолщения миокарда исследуемой области, акинезия — отсутствие движения и утолщения, дискинезия — движение исследуемого участка ЛЖ в направлении, противоположном нормальному. Термин «асинергия» означает неодновременное сокращение различных сегментов; асинергию ЛЖ нельзя отождествлять с нарушениями его локальной сократимости.
