Клиническая эхокардиография
Шрифт:
A
B

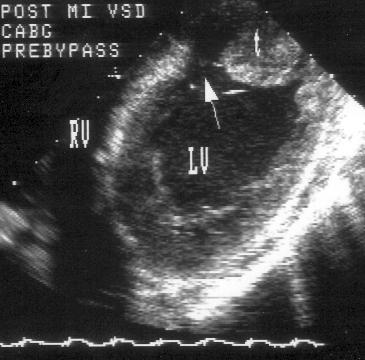

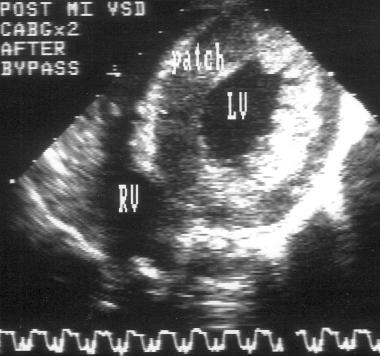

Рисунок 5.13.Разрыв межжелудочковой перегородки (осложнение инфаркта миокарда задней локализации): интраоперационное чреспищеводное эхокардиографическое исследование. А — перед операцией, В — после операции ушивания дефекта межжелудочковой перегородки. Дефект межжелудочковой перегородки отмечен стрелкой. LV — левый желудочек, RV — правый желудочек, t — тромб, patch — заплата.

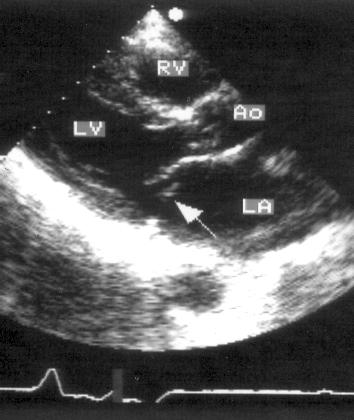

Рисунок 5.14.Молотящая
При дефекте межжелудочковой перегородки контрастное исследование может выявить появление пузырьков воздуха в левых отделах сердца, с помощью допплеровского исследования можно рассчитать градиент давления между левым и правым желудочками, объем шунтируемой крови.
О тромбозе ЛЖ речь пойдет ниже, в разделе «Патологические образования в полости ЛЖ».
Существует три типа кардиомиопатий, каждый из которых имеет характерные эхокардиографические признаки: это дилатационная, гипертрофическая и рестриктивная кардиомиопатии.
Дилатационная кардиомиопатия
Диагностировать дилатационную кардиомиопатию на ранних стадиях ее развития удается редко. Однако, тяжелые формы дилатационной кардиомиопатии имеют яркие эхокардиографические признаки. К этим признакам относятся: сферическая форма ЛЖ, дилатация ЛЖ при нормальной или уменьшенной толщиной его стенок, систолическое движение всех сегментов внутрь ЛЖ. Практически всегда увеличено левое предсердие, нередко расширены все камеры сердца. Увеличение правых отделов сердца может быть как вторичным (из-за легочной гипертензии), так и первичным (из-за вовлечения миокарда правого желудочка в патологический процесс). Объем ЛЖ часто превышает 250 мл, а левого предсердия — 125 мл. Фракция выброса нередко оказывается ниже 20%, но чаще всего она составляет от 20% до 30%. Сердечный выброс может быть нормальным или почти нормальным. Это обусловлено тем, что, во-первых, дилатационная кардиомиопатия часто сопровождается синусовой тахикардией, и во-вторых, большой конечно-диастолический объем может обеспечивать почти нормальный ударный объем, несмотря на низкую фракцию выброса. На рис. 5.15 представлены некоторые характерные признаки дилатационной кардиомиопатии.
A
B
C

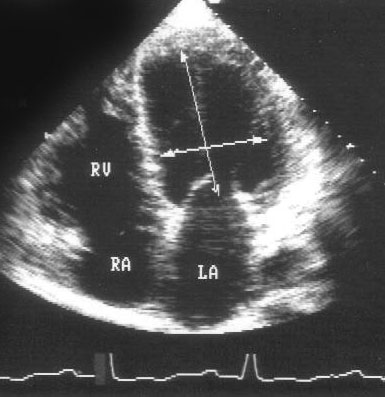

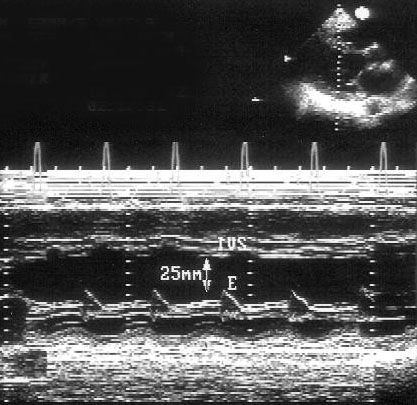

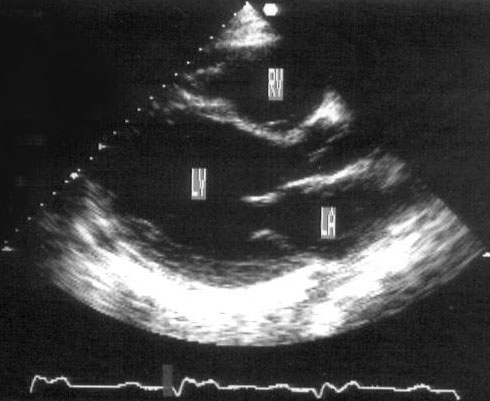

Рисунок 5.15.Эхокардиографические находки при дилатационной кардиомиопатии. Парастернальная длинная ось левого желудочка ( А), апикальная позиция четырехкамерного сердца ( В), М-модальное исследование на уровне митрального клапана ( С). Левый желудочек принимает сферическую форму. Мерой «сферичности» служит отношение размеров левого желудочка по длинной и короткой осям ( В): при дилатационной кардиомиопатии это отношение приближается к единице. Расстояние от Е-пика движения передней створки митрального клапана до межжелудочковой перегородки в норме не превышает 5 мм, при дилатационной кардиомиопатии оно значительно больше. LV — левый желудочек, RV — правый желудочек, LA — левое предсердие, RA — правое предсердие, IVS — межжелудочковая перегородка.
Если кардиомиопатия диагностирована, нет необходимости в частом повторении эхокардиографического исследования, за исключением тех случаев, когда это делается для мониторинга давления в легочной артерии и параметров глобальной сократимости ЛЖ, его объемов и массы.
При допплеровском
Диагностировать дилатационную кардиомиопатию, особенно сопровождающуюся тяжелой сердечной недостаточностью, не составляет большого труда. Как ни парадоксально, эхокардиография предоставляет очень мало возможностей судить о генезе кардиомиопатии. В Лаборатории эхокардиографии UCSF предпринимались попытки выработать критерии дифференциальной диагностики ишемической и идиопатической дилатационной кардиомиопатии с использованием эхокардиографии и магнитно-резонансной томографии. С этой целью определяли толщину стенок, их структуру, локальную сократимость и форму ЛЖ. У пациентов с ишемической кардиомиопатией были более выражены нарушения локальной сократимости, неоднородность эхо-структуры, наличие сегментов с нормальной сократимостью, однако эти изменения были обнаружены и у значительного числа пациентов молодого возраста, не имеющих ангиографических признаков ишемической болезни сердца. Это позволяет утверждать, что эхокардиография не может быть надежным методом выявления причин дилатационной кардиомиопатии.
Все более широкое распространение сейчас получает еще один диагностический метод с применением эхокардиографии: эндокардиальная биопсия миокарда под эхокардиографическим контролем. С накоплением опыта эта изящная комбинация инвазивного метода с неинвазивным может стать стандартным методом диагностики кардиомиопатий.
В Южной Америке распространена болезнь Чагаса [Chagas]; эта болезнь сопровождается кардиомиопатией, которая может иметь сегментарный характер [1]. Причина болезни Чагаса — попадание в организм человека Trypanosoma cruzi (при укусе насекомыми-переносчиками) с массивной инвазией миокарда. Кардиомиопатия, развивающаяся при этой болезни, клинически сходна с другими далеко зашедшими поражениями миокарда. При эхокардиографии выявляется характерное сегментарное поражение миокарда, в типичном случае — аневризма верхушки ЛЖ при интактной межжелудочковой перегородке, чего почти никогда не бывает при ишемической болезни сердца. В редких случаях отмечаются аневризмы базальных отделов задней стенки ЛЖ.
Гипертрофическая кардиомиопатия
Гипертрофическая кардиомиопатия — это увеличение толщины стенок ЛЖ и его массы неизвестной этиологии; иными словами — это гипертрофия ЛЖ в отсутствие аортального стеноза или артериальной гипертонии. Гипертрофия ЛЖ может быть симметричной или асимметрической. Обычно при асимметрической гипертрофической кардиомиопатии максимально гипертрофированы базальные отделы межжелудочковой перегородки. Причины неравномерного распределения гипертрофии неизвестны, как неизвестен и сам ее генез. Удивительно то, что, хотя гипертрофическая кардиомиопатия определенно является наследственным заболеванием, локализация гипертрофии ЛЖ у членов семьи может быть разной.
Эхокардиография — надежный метод диагностики гипертрофической кардиомиопатии. В клинике этого заболевания три ведущих синдрома определяют тяжесть поражения и прогноз: это обструкция выносящего тракта ЛЖ, диастолическая дисфункция ЛЖ и желудочковые нарушения сердечного ритма. Эхокардиография, в особенности допплеровское исследование, позволяет достоверно оценить выраженность первых двух синдромов.
Классическая эхокардиографическая картина при гипертрофической кардиомиопатии такова: максимальная гипертрофия в области базальных отделов межжелудочковой перегородки, разной степени выраженности вовлеченность в процесс остальных стенок ЛЖ; передне-систолическое движение створок митрального клапана, средне-систолическое прикрытие аортального клапана, динамический градиент давления в выносящем тракте ЛЖ, нарушение диастолического наполнения ЛЖ, митральная регургитация (рис. 5.16, 5.17, 5.18, 5.19, 5.21). Кальциноз митрального кольца наблюдается при гипертрофической кардиомиопатии более чем в половине случаев [28].

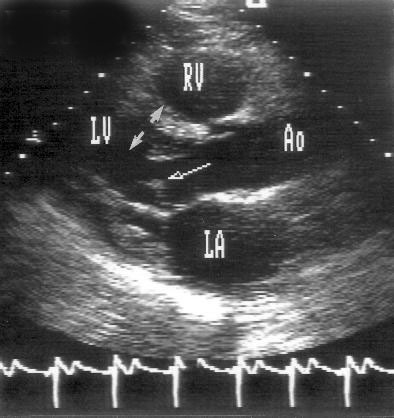

Рисунок 5.16. Гипертрофическая кардиомиопатия: асимметрическая гипертрофия левого желудочка, передне-систолическое движение митрального клапана. Парастернальная длинная ось левого желудочка. Локализация гипертрофии типична для гипертрофической кардиомиопатии: это — межжелудочковая перегородка, толщина которой в диастолу достигает 20 мм. В передне-систолическое движение вовлечена в основном задняя створка митрального клапана (пунктирная стрелка). LV — левый желудочек, RV — правый желудочек, LA — левое предсердие, Ao — восходящий отдел аорты.
