– максимальная 12100
– прямого выстрела 820-1000
Скорострельность, выстр./мин 15
Начальная скорость снаряда, м/с:
– бронебойно-фугасного до 680
– подкалиберного 965
Углы наведения, град.:
– горизонтального ± 15
– вертикального от -5 до +15
Боекомплект,
Прицел панорама Герца
76-мм легкая самоходная артиллерийская установка СУ-76М (СУ-15)
Главный конструктор Н.Астров. САУ разработана на базе удлиненного шасси легкого танка Т-70М. Корпус машины сварной из катаных броневых листов, броневая рубка открыта сверху и частично сзади.
Двигатели, как и на базовом танке Т-70М, соединены последовательно. Подвеска катков индивидуальная торсионная.
Пушка создана в КБ завода № 92 и имела полуавтоматический вертикально-клиновой затвор.
Время перевода установки из походного положения в боевое – 20 секунд.
Машина СУ-76М проста по устройству и обладала хорошей проходимостью, была быстро освоена в производстве и выпускалась большой серией.
Всего с 1943 по май 1945 года было выпущено 11442 машины СУ-76 и СУ-76М, а всего за время производства их было выпущено 13932 (14292) штуки.

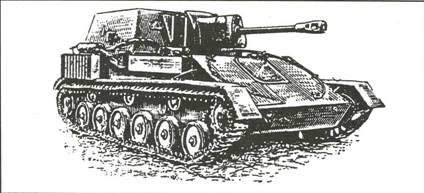

Легкая самоходная артиллерийская установка СУ-76М

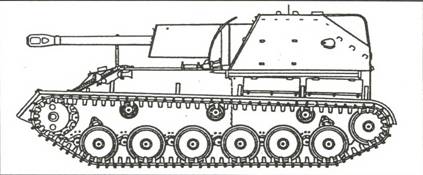

< image l:href="#"/>Легкая самоходная артиллерийская установка СУ-76М
Легкая самоходная артиллерийская установка СУ-76М
Состояние на вооружении с 1943 года
Разработчик завод №38
Изготовитель. Горьковский A3, заводы №38, №40
Производство серия в 1943-1945 годах
База легкий танк Т-70
Боевая масса, т 10,2-10,5
Длина, мм 4965-4968
Ширина, мм 2700-2714
Высота, мм 2100
Клиренс, мм 300
Ср. уд. давл. на грунт, кг/см2 0,55
Тип двигателя карбюраторный, ГАЗ-70-6004 (6005)
Максимальная мощность, л.с 2 х 70
Запас топлива, л 412 (420)
Удельная мощность, л.с./т 12,5
Максимальная скорость, км/ч 41-45
Запас хода, км 190-320
Преодолеваемые
– подъем, град 28-30
– крен, град 22
– ров, м 2,0
– стенка, м 0,65
– брод, м 0,9
Бронирование, мм
– лоб/борт/корма корп 25-35/15/15
– маска 15
– лоб / борт рубки 35/10
– днище 6-10
Экипаж, чел 4
Радиостанция 12РТ-3 (9РМ)
Переговорное устройство ТПУ-3
(ТПУ-ЗФ, ТПУ-ЗР)
Артиллерийское вооружение:
Тип орудия одна 76-мм пушка ЗИС-Зс
Разработчик КБ завода №92
Гл. конструктор В.Г.Грабин
Изготовитель завод №92
Дальность стрельбы, м:
– максимальная 8600
– прямого выстрела 820-1000
Скорострельность, выстр./мин 15
Начальн. скорость снаряда, м/с:
– бронебойного 680
– подкалиберного 965
Углы наведения, град.:
– горизонтального ± 15
– вертикального. от -2 до +15
Боекомплект, выстрелов 60
Прицел панорама Герца
Дополнительное вооружение:
Пулемет один 7,62-мм ДТ
Боекомплект, патронов 504-1065
Прицел механический

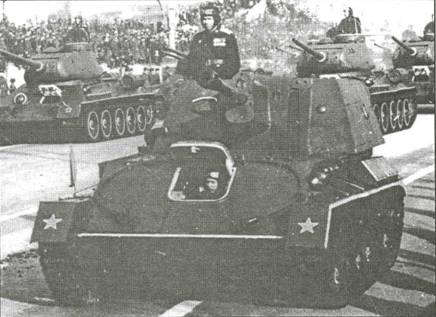

Легкая самоходная артиллерийская установка СУ-76М на параде
Легкая самоходная артиллерийская установка СУ-76М (экспозиция ВИМАИВиВС, Санкт-Петербург)

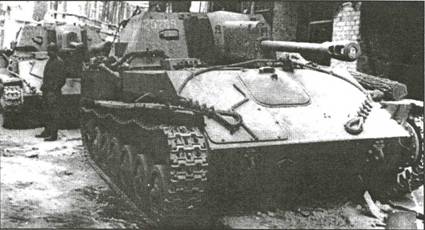

76-мм опытная легкая самоходная артиллерийская установка СУ-76Б
Самоходная установка создана на базе легкого танка Т-70 и относится к САУ закрытого типа. Установка прошла испытания, в серийное производство не пошла.
Состояние создана в 1943-1944 годах
Разработчик КБ ГАЗ
