Изготовитель Горьковский A3
База легкий танк,Т-70
Боевая масса, т около 10
Тип двигателя карбюраторный, ГАЗ-70
Максимальная мощность, л.с 2 х 70
Экипаж, чел 3-4
Радиостанция 12РТ-3 (9РМ)
Переговорное устройство ТПУ-3
Артиллерийское вооружение:
Тип
Разработчик КБ завода №92
Гл. конструктор В.Г.Грабин
Изготовитель завод №92
Дальность стрельбы, м:
– максимальная 8600
– прямого выстрела 820-1000
Скорострельность, выстр./мин 15
Начальн. скорость снаряда, м/с:
– бронебойного 680
– подкалиберного 965
Углы наведения, град.:
– горизонтального ± 15
– вертикального. от -2 до +15
Боекомплект, выстрелов (.)
Прицел панорама Герца

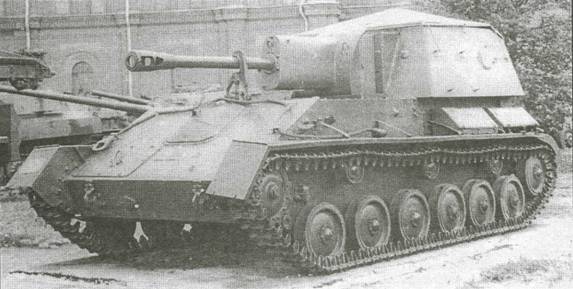

76-мм опытная легкая самоходная артиллерийская установка СУ-74
Опытная легкая самоходная артиллерийская установка СУ-74 создана на базе самоходной установки СУ-76, на которую установили форсированный двигатель ЗИС-МФ.
В серию СУ-74 не пошла из-за плохой работы системы охлаждения двигателя.
Состояние создана в 1943 году
Разработчик КБ завода №38
Изготовитель завод №38 (г.Киров)
Производство опытный образец
База СУ-76
Боевая масса, т 10,6
Длина, мм 4966
Ширина, мм 2715
Высота, мм 2200
Клиренс, мм 300
Ср. уд. давл. на грунт, кг/см2 0,65
Двигатель карбюраторный, ЗИС-МФ
Мощность двигателя, л.с 95
Максимальная скорость, км/ч 40-45
Запас хода, км 150-200
Преодолеваемые препятствия:
– подъем, град 28
– ров, м 16
– брод, м 0,6
Бронирование, мм:
– лоб корпуса 35
Экипаж, чел 4
Радиостанция 9Р
Переговорное устройство ТПУ-3
Артиллерийское
Тип орудия одна 76-мм пушка ЗИС-Зс
Разработчик КБ завода №92
Гл. конструктор В.Г.Грабин
Изготовитель завод №92
Дальность стрельбы, м: -максимальная 13000
– прямого выстрела 820-1000
Скорострельность, выстр./мин 15
Начальн. скорость снаряда, м/с:
– бронебойного 655-680
– подкалиберного 965
Боекомплект, выстрелов (.)
Прицел панорама Герца

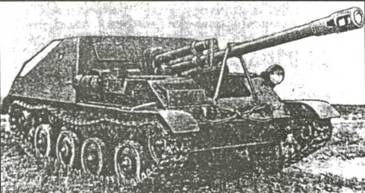

76-мм опытная легкая самоходная артиллерийская установка ОСУ-76
Создана на базе агрегатов (трансмиссии и ходовой части) танка Т-60 и имеет открытый сверху бронированный корпус. Двигатель размещен в передней части корпуса.
В середине 1944 года САУ прошла полигонные испытания, по результатам которых были выявлены конструкторские недостатки. проявившиеся в низкой кучности стрельбы и неустойчивости установки. Было рекомендовано установить другое орудие с меньшим сопротивлением отката.
Проектирование новой пушки было начато на заводе №235. В феврале 1945 года два варианта проекта 76-мм пушки В-10 и В-11 были отправлены в ГАУ, но были отклонены и не реализовывались.
Из-за малой удельной мощности и плохой подвижности САУ в серию не пошла.
Во время Второй Мировой войны в Румынии на базе трофейных советских танков Т-60 было создано два типа САУ: с 76-м пушкой Ф-22 и со 105-мм гаубицей.
Опытная самоходная установка ОСУ-76
Состояние создана в 1944 году
Разработчик КБ завода №38
Изготовитель завод №38, серийное производство предполагалось на заводах № 7 и №38
Производство опытный образец
База легкий танк Т-60
Боевая масса, т 4,2
Длина, мм:
– с пушкой вперед 5000
– корпуса 3900
Ширина, мм 2150
Высота, мм 1560
Клиренс, мм 290
Ср. уд. давл. на грунт, кг/см2 0,40
Двигатель .карбюраторный ГАЗ-М1
