Отечественные самоходные артиллерийские и зенитные установки. Часть 1.
Шрифт:
Максимальная мощность, л.с 50
Запас топлива, л 120
Удельная мощность, л.с./т 11,9
Максимальная скорость, км/ч 41
Запас хода, км 220
Бронирование, мм:
– лоб / борт корпуса 6/6
– днище 6
Экипаж, чел 3
Радиостанция нет
Артиллерийское
Тип орудия одна 76-мм пушка ЗИС-Зс
Разработчик КБ завода №92
Гл. конструктор В.Г.Грабин
Изготовитель завод №92
Дальность стрельбы, м:
– максимальная 12000
– прямого выстрела 820-1000
Углы наведения, град.:
– горизонтального ± 10
– вертикального. от -5 до +12
Скорострельность, выстр./мин 8
Начальн. скорость снаряда, м/с:
– бронебойного 655-680
Боекомплект, выстрелов 30
Прицел панорама Герца
45-мм опытная легкая самоходная артиллерийская установка
Создана на базе агрегатов танка типа Т-60 и имела открытый сверху бронированный корпус.

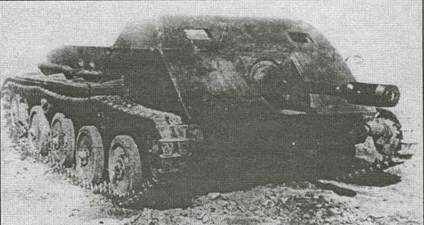

45-мм опытная самоходная установка

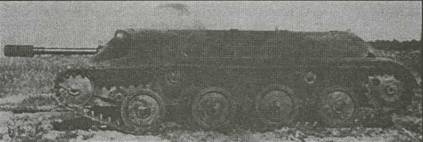

45-мм опытная самоходная установка
Состояние создана в 1944 -1945 годах
Разработчик КБ завода №38
Изготовитель завод №38
Производство опытный образец
База легкий танк Т-60
Боевая масса, т 3,8-4,0
Длина корпуса, мм 3900
Ширина, мм 2150
Высота, мм 1300-1400
Клиренс, мм 290
Ср. уд. давл. на грунт, кг/смг 0,38
Тип двигателя. карбюраторный
Максимальная мощность, л.с. . 40-50
Максимальная скорость, км/ч 40
Запас хода, км 150-200
Бронирование, мм:
– лоб и борт корпуса 6
– днище 6
Экипаж, чел 3
Радиостанция
Артиллерийское вооружение:
Тип орудия одна 45-мм противотанковая пушка М-42
Разработчик КБ завода №172 (Пермь)
Боекомплект, выстрелов (.)
Прицел панорама Герца
76-мм самоходная артиллерийская установка СУ-76И
Самоходная артустановка разработана на шасси трофейных немецких средних танков T-III (Pz III) по Постановлению ГКО № 2758, принятому в январе 1943 года.
В бронированной рубке была установлена 76-мм модернизированная танковая пушка образца 1940 года (Ф-34), разработанная в ЦАКБ и в КБ горьковского завода №92. Для самообороны экипажа использовались два пистолета-пулемета ППШ.
Всего выпущено около 200 САУ СУ-76И. По мере насыщения бронетанковых войск отечественными САУ СУ-76И сняли с производства. Ремонт установок в полевых условиях производился в крайне ограниченном объеме и определялся наличием запасных частей.
Самоходная установка СУ-76И
Состояние на вооружении с 1943 года
Разработчик КБ завода №37 и ЦАКБ
Изготовитель завод №592
Производство переоборудовались с 1943 года
База трофейный немецкий танк T-III (Pz III)
Боевая масса, т 22,5
Длина, мм
– с пушкой вперед 6100-6300
– корпуса 5380
Ширина, мм 2910
Высота, мм 2375
Клиренс, мм 350
Ср. уд. давл. на грунт, кг/см2 1,0
Двигатель карбюраторный, Майбах HL120TRM
Максимальная мощность, л.с 300
Запас топлива, л 320+240
Удельная мощность, л.с./т 13,3-13,4
Максимальная скорость, км/ч 50
Запас хода, км 115-180
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 28
– ров, м 2,1
– стенка, м 0,6-1,0
– брод, м 0,8-1,0
Бронирование, мм
– лоб корпуса 50
– борт корпуса 30
– маска пушки 60
– крыша и днище 10-20
