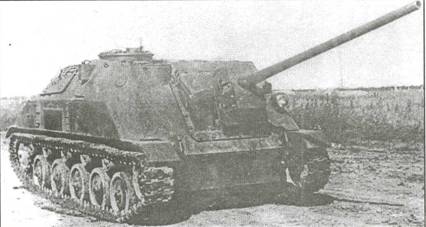

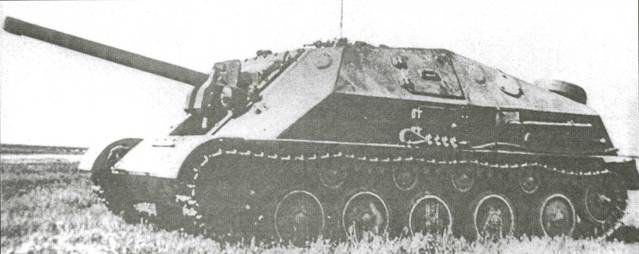

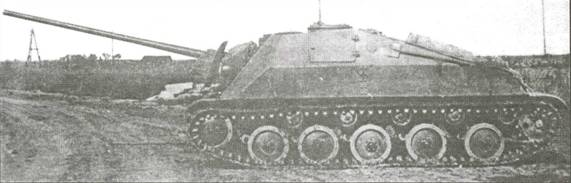

Опытная легкая самоходная установка СУ-57Б
Опытная легкая самоходная установка СУ-57Б
Состояние. создана в 1944 году
Производство
Боевая масса, т… 9,5
Длина, мм
– с пушкой вперед 7440
– корпуса…. 4885
Ширина, мм 2240
Высота, мм 1910
Клиренс, мм 330
Ср. уд. давл. на грунт, кг/см2 0,55
Двигатель. карбюраторный,
ЗИС-16
Максимальная мощность, л.с 100
Запас топлива, л 300
Удельная мощность, л.с./т 10,5
Максимальная скорость, км/ч 40
Запас хода, км 150
Преодолеваемые препятствия:
– подъем, град. 30
Бронирование, мм
– лоб/борт/корма корпуса 25/15/15
– лоб рубки. 25
– крыша / днище 10/6
Экипаж, чел. 4
Радиостанция…. 12-РТ
Переговорное устройство … ТПУ-ЗФ
Артиллерийское вооружение:
Тип орудия одна 57-мм танковая пушка ЗИС-4
Разработчик КБ з-да №92
Тип затвора …. полуавтоматический, клиновой
Дальность стрельбы, м:
– максимальная. 8400
– прямой наводкой …. 5200
– прямого выстрела… 1120
Скорострельность, выстр./мин:
– максимальная. 20
– боевая. 15
Начальная скорость бронебойного снаряда, м/с… 990
Углы наведения, град.:
– горизонтального… 36
– вертикального от -5 до +14
Боекомплект, выстрелов 72
Прицелы ТШ-15, панорама
76-мм опытная колесная самоходная пушка КСП-76 (объект "63СУ", ГАЗ-68)
Главный конструктор установки – В.А.Грачев.
Опытная колесная самоходная пушка КСП создана на шасси опытного грузовика
Корпус сварен из броневых листов и открыт сверху.
Рулевое управление и место водителя на машине размещены справа спереди, командир-наводчик орудия размещался слева, а заряжающий в кормовой части на откидном сидении слева от пушки.
КСП-76 выгодно отличалась низким силуэтом и высокой проходимостью. Однако в ходе фронтовых испытаний выяснилось, что машина обладает недостаточной маневренностью для выполнения возложенных на нее задач – установка создавалась как кочующее огневое средство.
Колесная самоходная установка КСП-76
Состояние изготовлена в 1944 году
Разработчик КБ ГАЗ
Изготовитель ГАЗ
Производство опытный образец
База… автомобиль ГАЗ-бЗ
Боевая масса, т 5,34-5,4
Длина, мм
– с пушкой вперед 6350
– база шасси 3300
Ширина, мм 2050
Высота, мм 1550
Клиренс, мм 273
Тип двигателя карбюраторный,
ГАЗ-11 (ГАЗ-202)
Максимальная мощность, л.с 85
Емкость бака, л 140
Удельная мощность, л.с./т 15,9
Максим, скорость, км/ч 62,5(77)
Запас хода, км 350-580
Преодолеваемые препятствия:
– подъем, град 30
– брод, м… 0,6-0,7
Бронирование, мм
– лоб / борт / корма корпуса 16,5/7/7
– крыша/днище 5/4
Экипаж, чел. 3
Артиллерийское вооружение:
Тип орудия 76-мм пушка ЗИС-З
Разработчик КБ завода №92
Гл. конструктор В.Г.Грабин
Изготовитель завод №92
Дальность стрельбы, м:
– максимальная 13300
– прямого выстрела 820-1000
Скорострельность, выстр./мин 15
Начальн. скорость снаряда, м/с:
– бронебойного 655-680
– подкалиберного 965
