– корма 25
Экипаж, чел 4
Радиостанция 9Р
Переговорное устройство ТПУ-ЗФ Артиллерийское вооружение:
Тип орудия одна 76,2-мм модернизированная танковая пушка Ф-34
Разработчик ЦАКБ и КБ з-да №92
Начальная скорость осколочно-фугасного снаряда, м/с 680
Макс, дальность стрельбы, м … 8600
Угол
– горизонтального ± 15
– вертикального до 20
Скорострельность, выстр./мин. 5-6
Боекомплект, выстрелов :. 98
Прицел ТМФД-7, ЗИС-З,панорама Герца

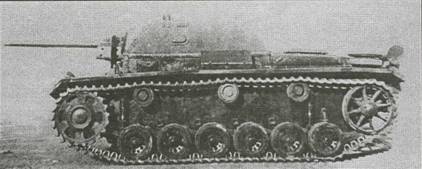

Самоходная установка СУ-76И

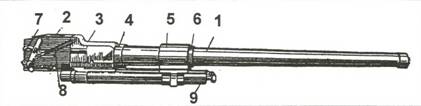

Пушка Ф-34, установленная на СУ-76И:
1 – труба; 2 – казенник; 3 – задняя обойма; 4 – задняя гайка; 5 – передняя обойма; 6 – передняя гайка; 7 – направляющая дуга; 8 – закрывающий механизм; 9 – цилиндр тормоза отката

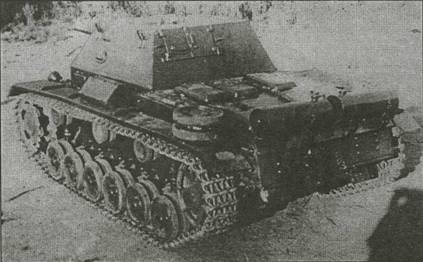

Самоходная установка СУ-76И
76-мм опытная легкая самоходная артиллерийская установка СУ-76Д (СУ-74Д)
Самоходная установка создана на базе легкого танка Т-70 и относится к САУ закрытого типа.
В переднем лобовом листе бронированного корпуса вырезана амбразура для 76-мм пушки, установленной на раме.
На крыше корпуса имеется три люка с крышками; на крыше командирского люка установлена башенка с шестью смотровыми приборами.
Воздухоочиститель масляно-инерционного типа.
Машина проходила испытания, но в серию не пошла.
Состояние создана в 1944 году
Производство опытный образец
База легкий танк Т-70
Боевая масса, т 11,6
Длина, мм
– с пушкой вперед 5850
– корпуса 4780
Ширина, мм 2430
Высота, мм I960
Клиренс, мм 340
Ср. уд. давл. на грунт, кг/см2 0,68
Тип двигателя дизель GMC
Максимальная мощность, л.с 110
Запас топлива, л 270
Удельная мощность, л.с./т 9,5
Максимальная
Запас хода, км. 250
Преодолеваемые препятствия:
– подъем, град. 30
Бронирование, мм
– лоб/борт/корма корпуса 35/15/15
– лоб рубки. 35
– крыша / днище 10/6
Экипаж, чел. 4
Радиостанция… 12-РТ
Переговорное устройство ТПУ-ЗФ
Артиллерийское вооружение:
Тип орудия одна 76,2-мм
модернизированная танковая пушка Ф-34
Разработчик ЦАКБ и КБ з-да №92
Тип затвора полуавтоматический
клиновой Начальная скорость снаряда, м/с:
– осколочно-фугасного 662
– бронебойного 680
– подкалиберного 965
Макс, дальность стрельбы, м . 12100
Дальность прямого выстрела, м 950
Угол наведения, град.:
– горизонтального 27
– вертикального от-5 до +14
Скорострельность, выстр./мин:
– максимальная. 20
– боевая… 15
Боекомплект, выстрелов 71
Прицел ТШ-15, панорама

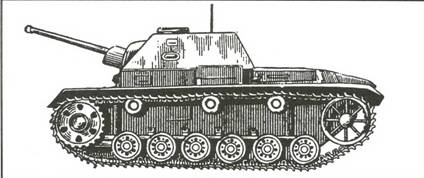

Опытная легкая самоходная установка СУ-76Д
57-мм опытная легкая самоходная артиллерийская установка СУ-57Б (СУ-74Б)
Самоходная артиллерийская установка разработана на базе шасси серийного легкого танка Т-70М.
Корпус машины закрытого типа – сварной из катаных броневых листов.
В переднем лобовом листе корпуса в амбразуре размещена 57-мм танковая пушка ЗИС-4 с ручными механизмами наведения.
Бронебойным снарядом обеспечивалась бронепробиваемость до 90 мм на дальности 1000 м и до 100 мм на дальности 500 м при нулевом угле встречи снаряда с броней.
На машине применен воздухоочиститель масляно-инерционного типа.
Компоновка самоходной установки с большим вылетом ствола затрудняла прохождение ограниченных проходов и приводила к утыканию ствола в грунт при движении по пересеченной местности.
Опытный образец САУ СУ-57Б прошел полигонные испытания стрельбой и пробегом. По ряду причин самоходная установка СУ-57Б на вооружение принята не была.
